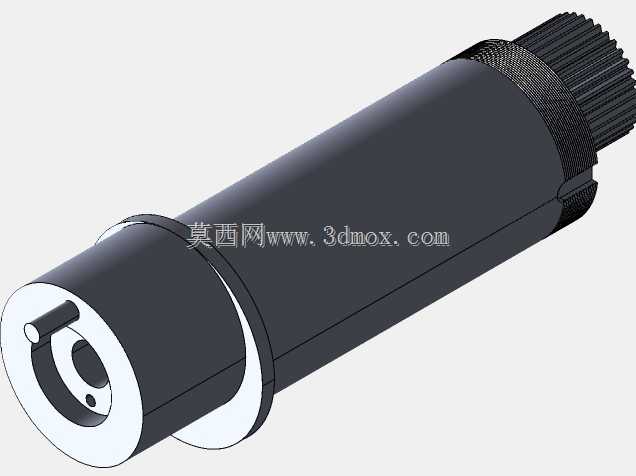

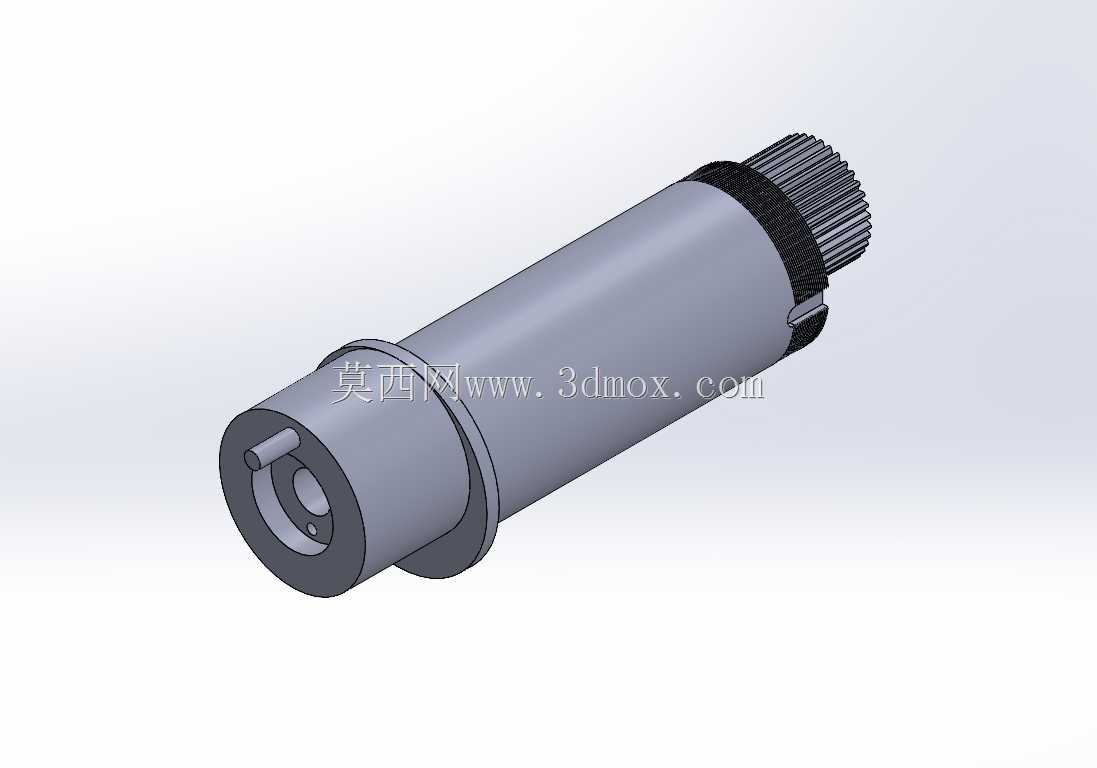

SPMH300型颗粒磨机偏心传动主轴结构

　　在生物质颗粒加工、矿石粉磨、饲料制粒这类需要连续挤压研磨作业的生产场景里，偏心轴是颗粒磨设备里传递扭矩、带动磨辊实现公转挤压动作的核心传动零件，其结构合理性直接决定整台设备的运行稳定性与易损件更换周期。这款适配SPMH-300型号颗粒磨机的偏心轴，在设计阶段就围绕颗粒磨重载、低速、持续受交变冲击载荷的工况做了针对性的结构优化，没有照搬通用偏心轴的等径设计逻辑。从安装边界来看，该轴整体采用阶梯轴布局，输入端设计有外花键结构，用于和传动系统的花键套直连，相比普通平键连接，花键的多齿啮合特性可以传递更大的扭矩，同时在设备启动瞬间的冲击载荷下，不会出现平键滚键、键槽崩裂的常见故障，花键段的齿形做了定心精度优化，装配后同轴度公差控制在0.

　　02mm以内，避免高速转动时出现额外的径向跳动。轴身中段设计有一体式定位轴肩，这个轴肩的作用是在装配时顶住磨辊组件的内圈端面，实现磨辊组件的轴向定位，不需要额外加装轴套或者定位挡圈，减少了装配环节的零件数量，也避免了多零件配合带来的累计公差，轴肩的过渡圆角做了R3的圆弧处理，避免应力集中，因为在颗粒磨运行过程中，偏心段持续承受交变的弯曲应力，直角过渡的轴肩很容易在长期运行后出现疲劳裂纹，圆弧过渡可以将应力集中系数降低40%以上。轴的偏心段是整个零件的核心功能段，偏心距的公差严格控制在±0.01mm，这个精度直接决定磨辊和磨环之间的间隙均匀性，如果偏心距偏差过大，会出现一侧间隙过大漏料、另一侧间隙过小过度磨损的问题，

　　直接影响颗粒成品的成型率和磨辊磨环的使用寿命。轴的非输入端设计有内孔与径向定位销孔，用于安装锁紧结构，防止磨辊组件在运行过程中出现轴向窜动，内孔的深度和直径经过反复校核，既保证锁紧件的安装空间，又不会因为开孔过深削弱轴的整体结构强度，开孔位置的壁厚差控制在2mm以内，避免转动时出现额外的动不平衡量。在外形尺寸的匹配上，该轴的最大外径适配300型颗粒磨的机架轴承座安装尺寸，两端的轴承位公差采用k6过渡配合，和调心滚子轴承的内圈配合紧密，不会出现跑内圈的故障，轴承位的表面粗糙度控制在Ra1.6，保证轴承装配后的贴合精度，同时降低轴承运行时的磨损速度。从实际使用场景来看，这类偏心轴在运行时，除了传递电机输出的扭矩，

　　还要承受磨辊挤压物料时产生的径向反作用力，所以整个轴的材质选用40Cr调质处理，调质硬度控制在HB220-250，既保证轴的整体韧性，又有足够的表面耐磨性，花键段和轴承位还做了高频淬火处理，表面硬度达到HRC48-52，避免长期花键啮合和轴承配合出现表面磨损。设计过程中还做了动平衡校核，因为偏心结构本身自带偏心质量，在轴的非偏心侧做了对应的去重处理，将转动时的剩余不平衡量控制在G6.3等级以内，减少设备运行时的整机振动，降低轴承座的固定螺栓松动概率，延长整机的维护周期。和市面上常见的拼接式偏心轴不同，这款轴采用整体锻造加工，没有焊接结构，避免了焊接缺陷带来的断轴风险，所有过渡位置都做了圆滑处理，没有加工尖角，既减少了热处理时的开裂风险，也避免了装配时的应力集中。在安装适配性上，该轴不需要对原有300型颗粒磨的机架、轴承座、磨辊组件做任何改装，直接替换原有磨损的偏心轴即可完成装配，装配时只需要按照顺序将输入端轴承、磨辊组件、输出端轴承依次压装到位，锁紧两端的锁紧螺母就可以完成安装，不需要额外做配做销孔或者打磨调整的工序，降低了现场维护的技术门槛。
