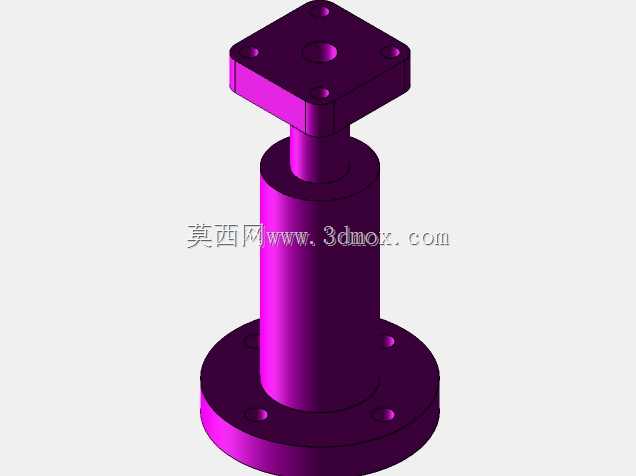

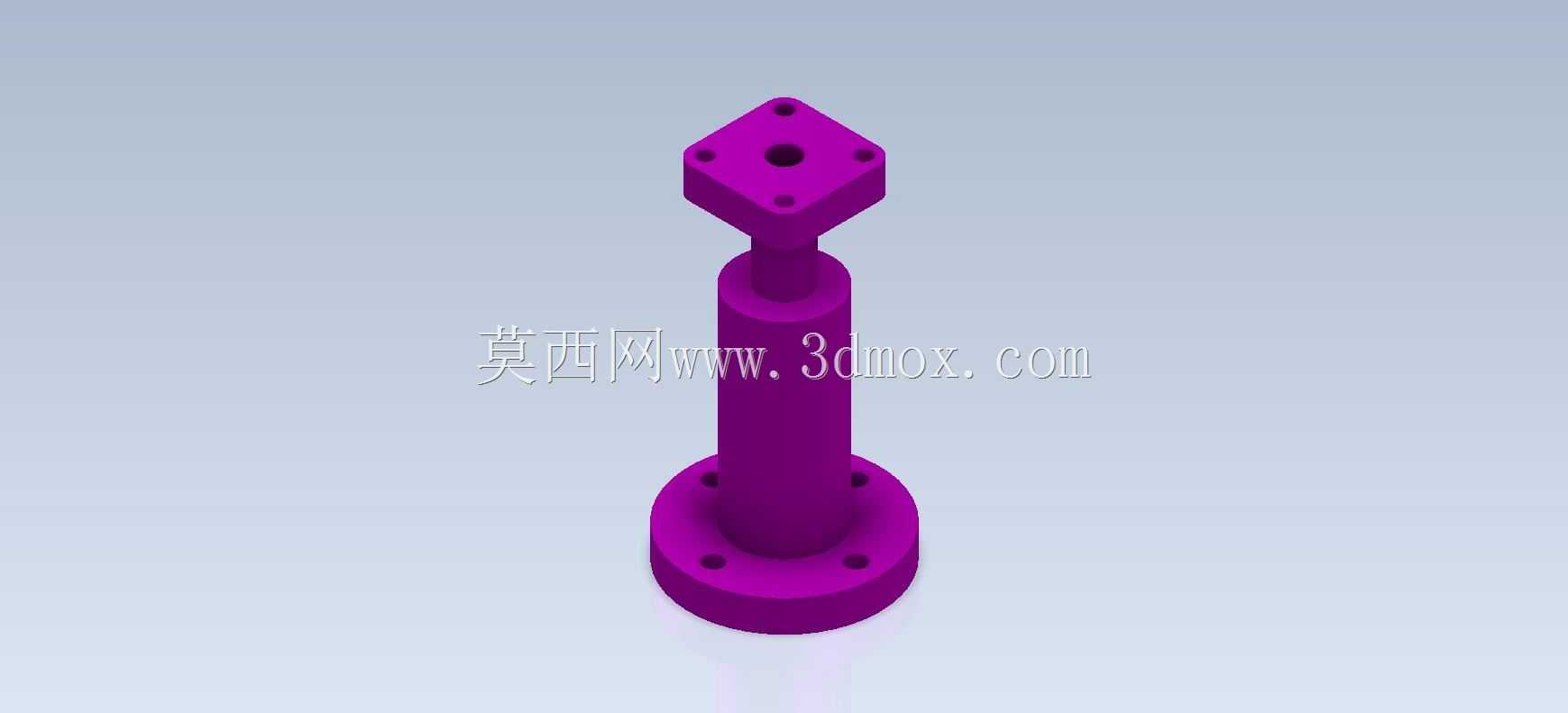

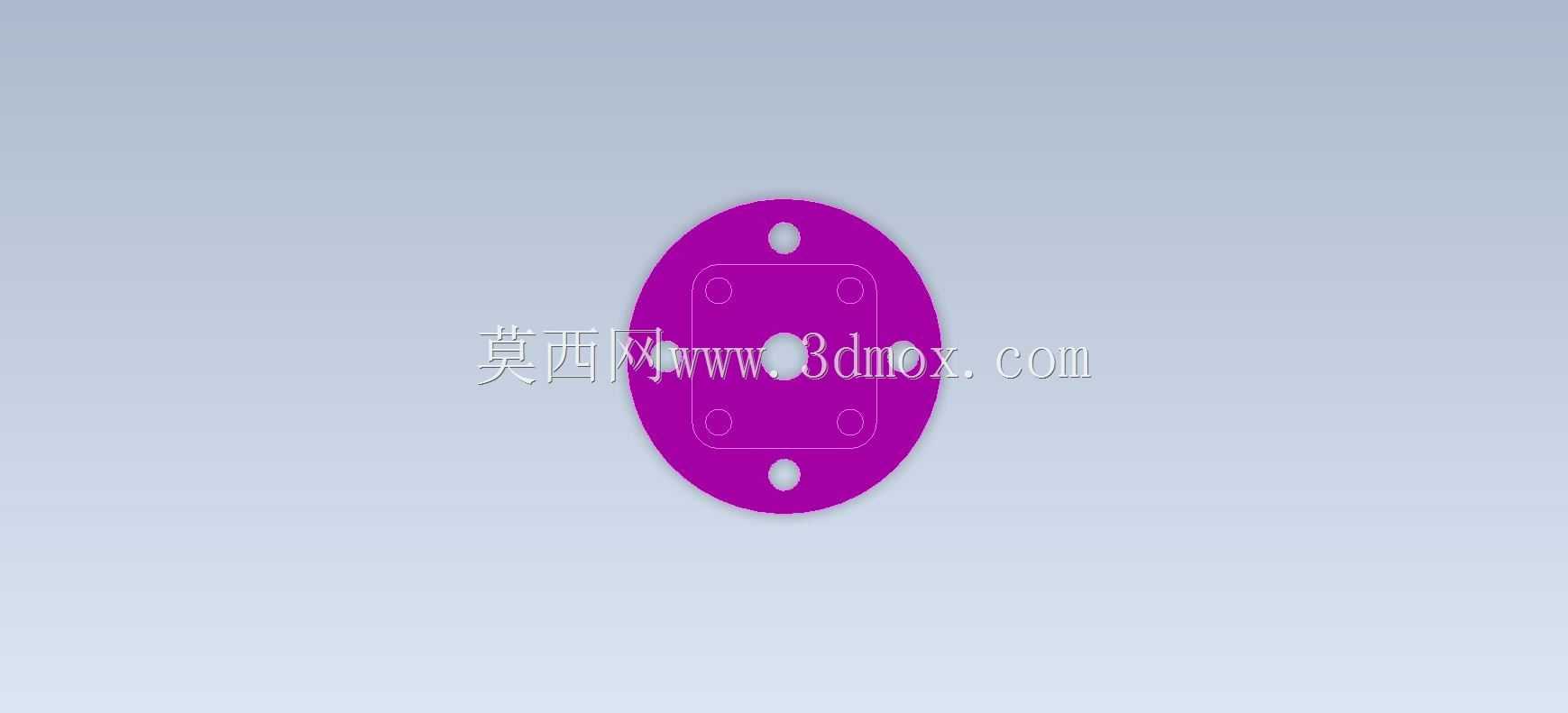

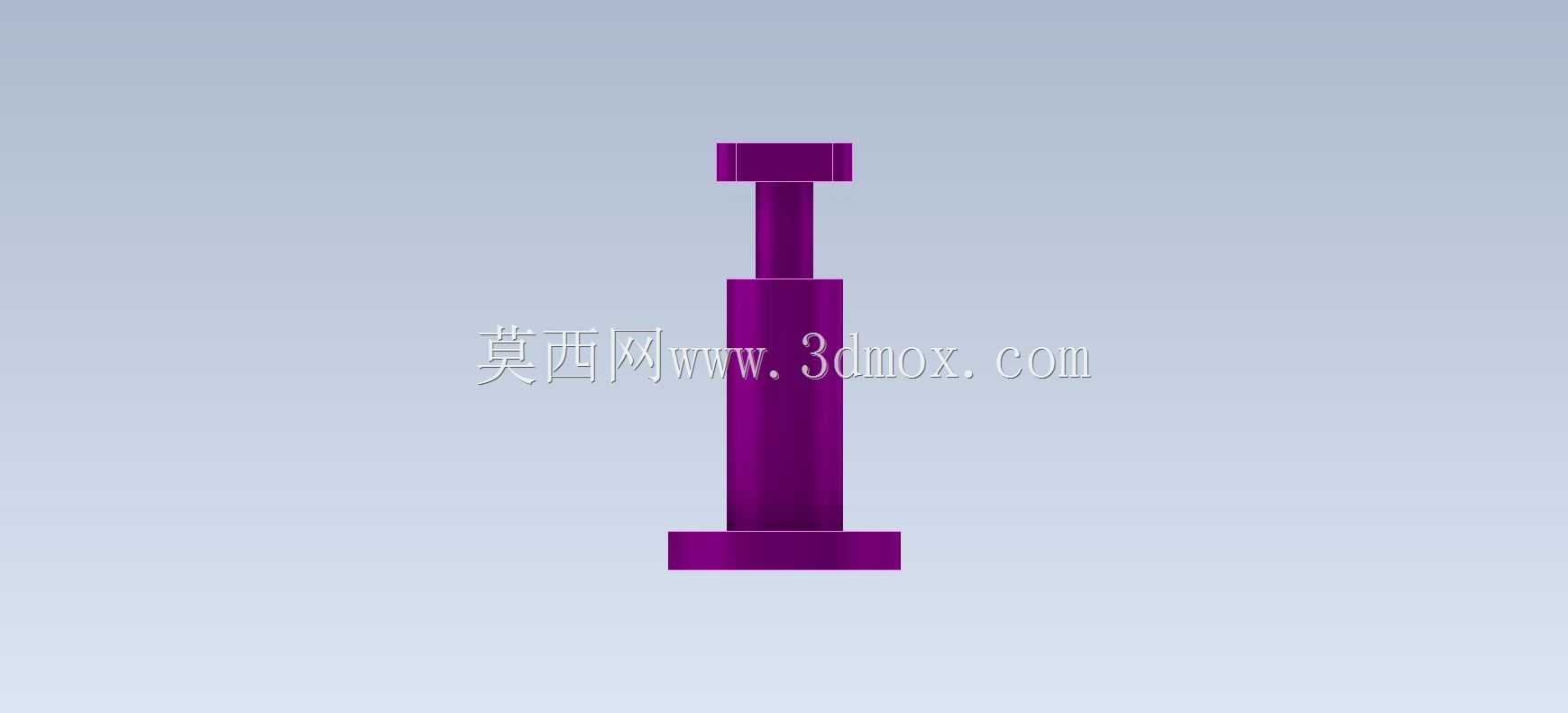

这类带法兰底座的双安装端立柱结构,在中小型自动化设备、工装夹具、检测治具的搭建场景中应用十分广泛,多数时候承担着竖向支撑、部件定位、载荷传导的核心作用,区别于一体式焊接立柱,这种分体建模后可加工装配的结构,在调整支撑高度、更换安装接口时灵活性更强,也更适配小批量定制化设备的快速迭代需求。从结构功能来看,下端的圆形法兰盘是整个立柱的主要承载基座,法兰上均匀分布的安装孔可通过内六角螺栓与设备底板、工装台面完成刚性连接,法兰与柱身衔接处做了圆弧过渡处理,能有效降低应力集中系数,避免设备运行过程中受侧向载荷时出现根部断裂的问题;上端的方形安装台则用于固定需要被支撑的功能部件,比如传感器安装支架、小型气动元件、定位挡块等,
方形台面上的中心孔可作为定位基准孔,配合定位销实现上部部件的快速精准对位,四个角的安装孔则用于完成部件的锁紧固定,方形安装面相比圆形面,在防转定位上更具优势,不需要额外增加防转销就能避免上部部件出现周向转动偏移。在实际设计这类立柱结构时,首先要明确设备的整体安装边界,下端法兰的外径需要根据台面的安装空间确定,要保证法兰边缘与台面上其他构件预留足够的扳手操作空间,方便现场装配时拧紧螺栓;柱身的直径则需要根据实际承受的竖向载荷与侧向弯矩计算确定,若用于支撑有振动的部件,还需要适当增加柱身壁厚,提升整体刚性避免共振;上端方形安装台的尺寸需要匹配被支撑部件的安装孔位,中心定位孔的公差一般选用H7级,保证装配后的定位精度,

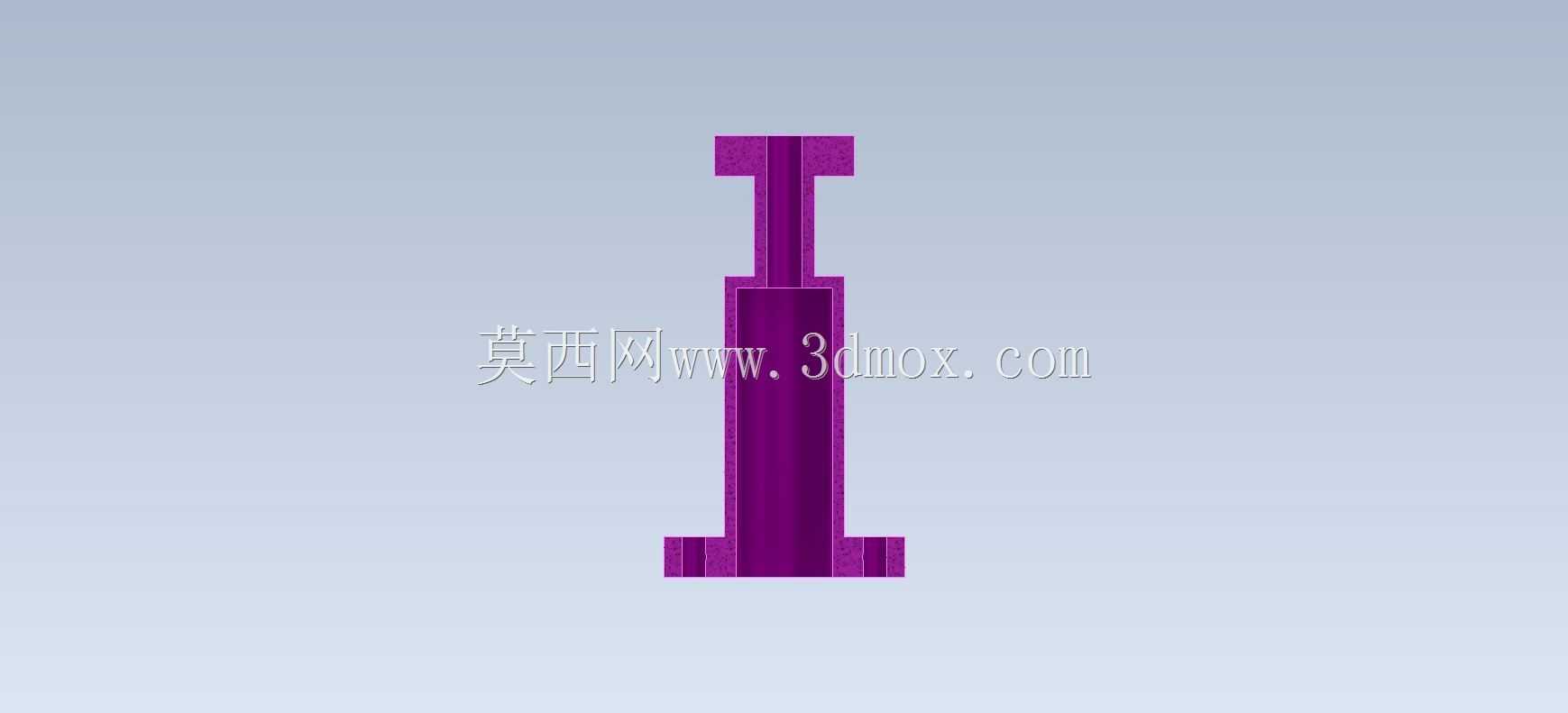

同时方形台的厚度要满足螺栓拧入深度要求,避免螺纹啮合长度不足导致连接失效。从建模逻辑来看,这类零件属于典型的回转类加方正安装台的组合结构,建模时可先绘制下端法兰与柱身的回转截面,通过回转命令生成主体结构,再在上端拉伸生成方形安装台,之后分别在法兰与方形台上绘制安装孔、中心孔的草图,通过拉伸切除完成孔位加工特征,最后在所有锐边处添加倒角特征,去除加工毛刺同时避免装配时划伤操作人员。实际加工这类零件时,若采用圆钢料加工,可先通过车床完成法兰外圆、柱身外圆、各端面的车削加工,再转移到铣床或者加工中心上完成上端方形台的铣削、所有孔位的钻削与攻丝,若批量较大也可采用铸造毛坯再进行机加工,能有效降低材料损耗与加工成本。在装配使用过程中,

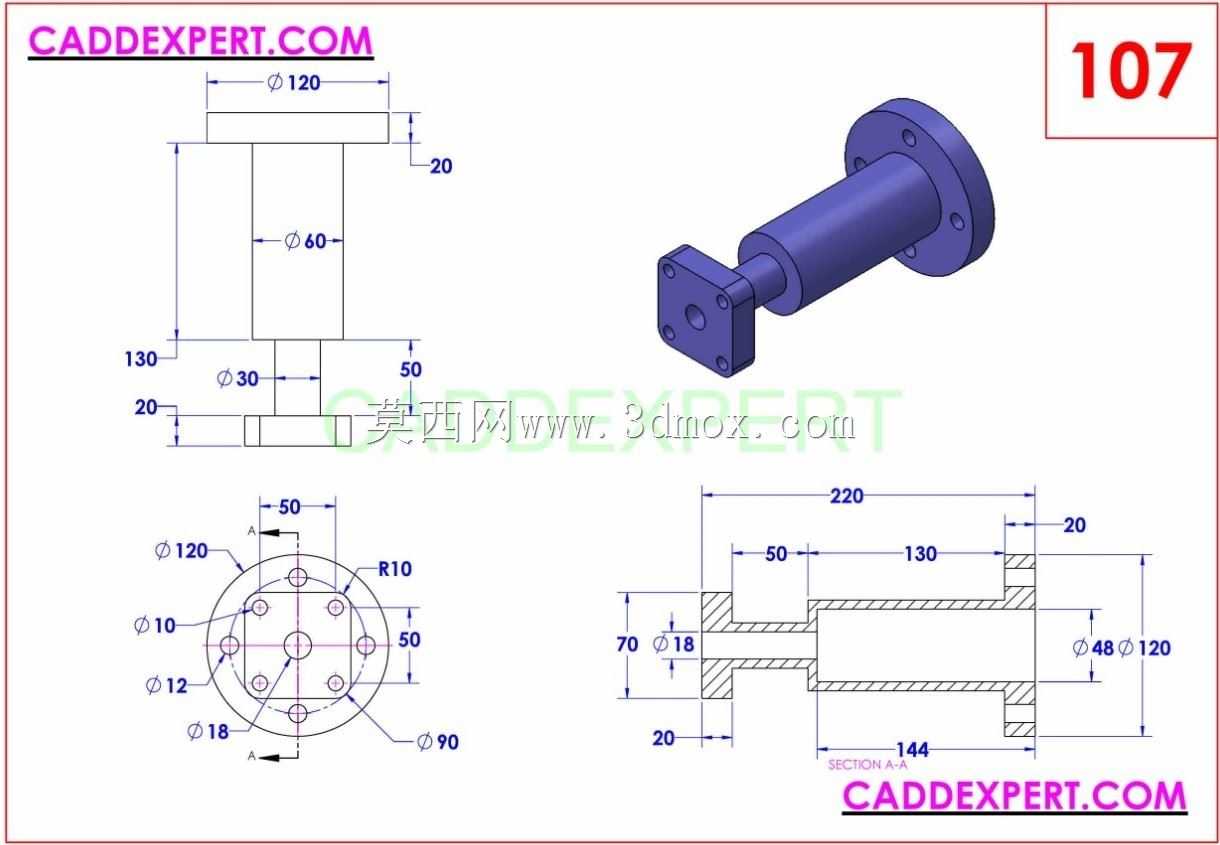

需要注意立柱安装面的平面度要求,若设备台面平面度不足,法兰锁紧后会导致柱身出现倾斜,进而影响上部部件的安装精度,因此装配前需要对安装台面进行打磨找平,锁紧法兰螺栓时要采用对角分次拧紧的方式,避免法兰受力不均出现翘起;上端安装部件时,要先通过中心定位孔完成对位,再预紧螺栓,确认部件位置无偏移后再按扭矩要求锁紧所有固定螺栓。这类立柱结构的尺寸设计没有统一标准,完全根据实际设备的安装空间、承载需求调整,比如在小型检测治具中使用的立柱,整体高度可能仅在100毫米左右,法兰外径80毫米即可满足承载需求,而在大型工装架中使用的支撑立柱,高度可能达到500毫米以上,法兰外径也会相应增大到150毫米以上,柱身直径也会根据载荷提升至40毫米以上,保证整体结构的稳定性。
