带传动减速动力机组三维结构设计

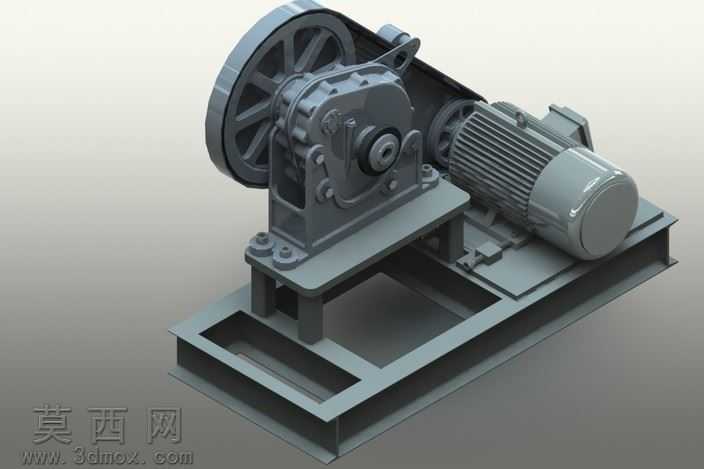

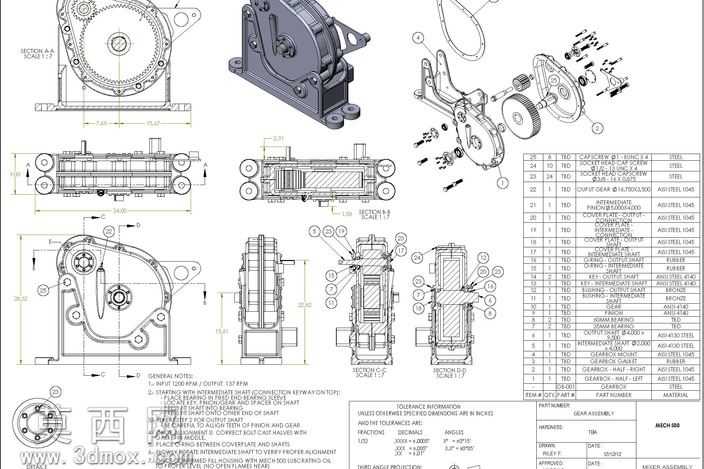

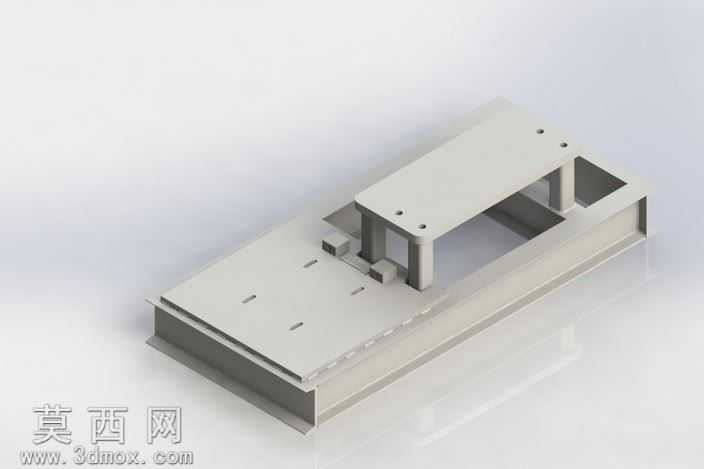

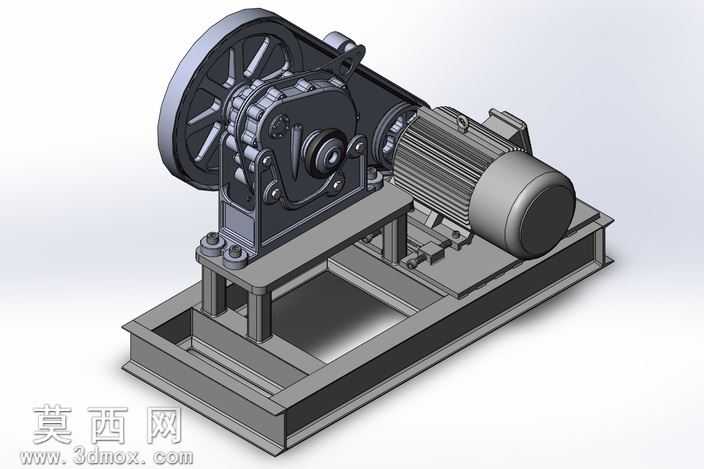

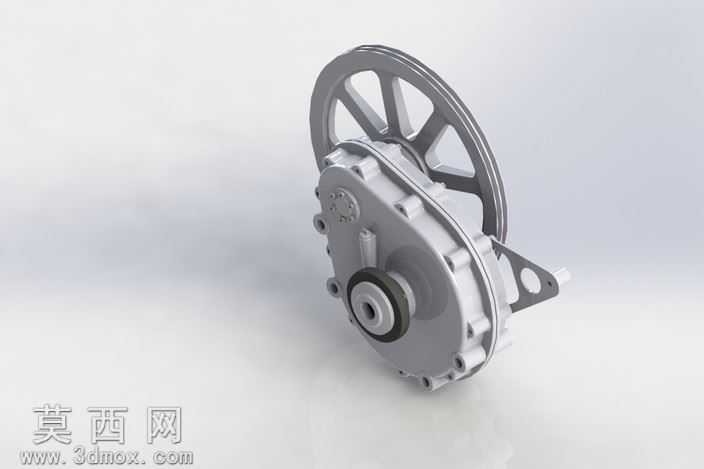

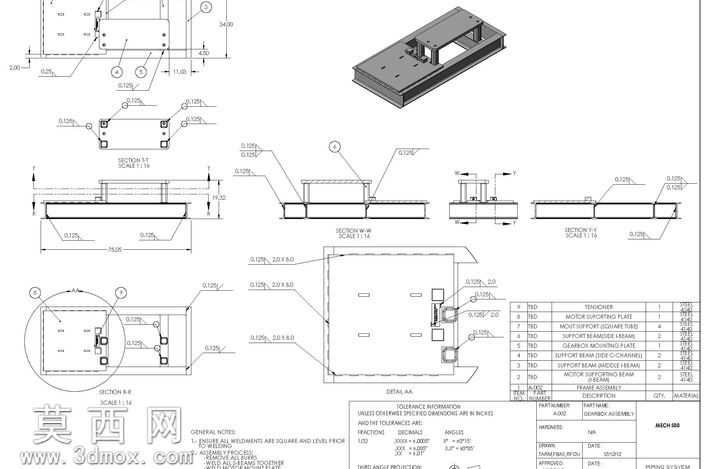

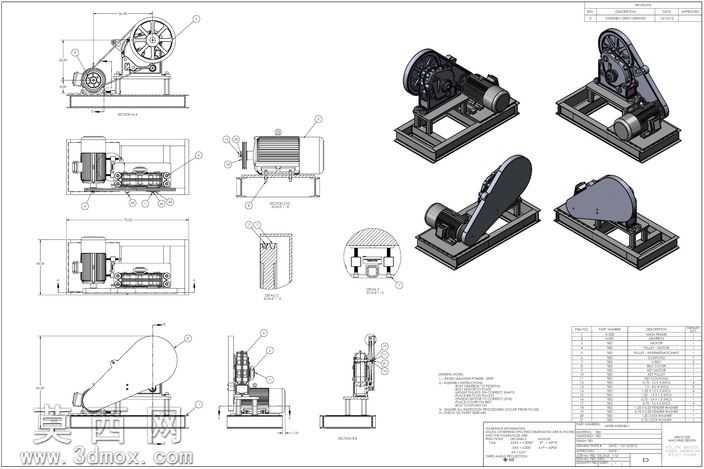

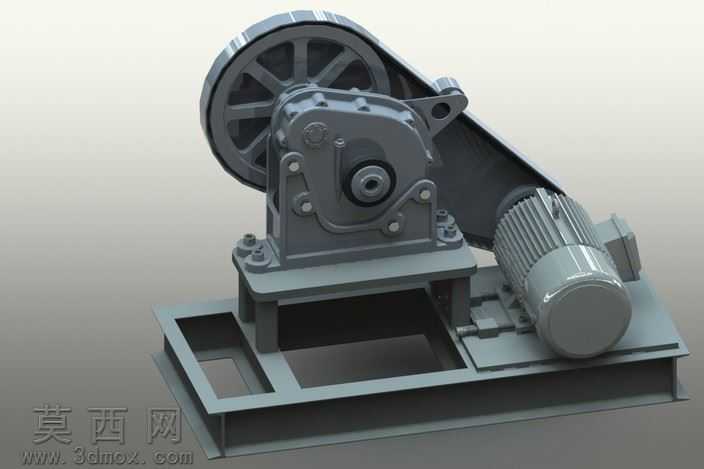

本作品为工业用减速动力机组的三维建模成果，建模过程严格遵循机械设计规范，先完成整体方案的结构拆解，将整套装置划分为驱动电机、V带传动机构、减速箱体、安装底座四大核心模块，逐一进行零件级建模后完成整体装配约束。建模阶段对每一处结构细节都做了精准还原：驱动电机部分还原了散热筋结构、接线盒、输出轴端的安装定位特征，电机外壳采用哑光铸铁质感的材质参数，散热筋的倒角、端盖的螺栓孔位都按照实际工业产品的尺寸比例搭建；带传动部分还原了带轮的辐板式结构、轮槽的标准角度，传动带采用橡胶材质的哑光黑质感，装配时严格控制带轮的平行度与中心距，还原带传动的张紧安装状态；减速箱体部分完整还原了箱体的剖分结构、轴承安装孔位、端盖密封槽、油位观察孔、放油螺塞等细节，箱体表面做了铸造质感的材质处理，螺栓、定位销等标准件全部按照国标规格建模，还原了紧固件的装配层级；安装底座采用焊接机架结构，还原了槽钢的截面特征、电机安装的调节滑槽、箱体安装的定位凸台，底座表面做了钢材焊接后的氧化质感处理，同时预留了整机安装的地脚螺栓孔位。渲染阶段采用工业产品展示常用的柔和打光方案，主光源从侧上方投射，突出各部件的结构轮廓与装配关系，辅助光源补全暗部细节，避免结构阴影遮挡关键特征，材质参数调整时区分了铸铁件的粗糙哑光、机加工面的金属光泽、橡胶件的柔和漫反射、紧固件的镀锌亮面质感，让整体渲染效果贴近真实工业设备的视觉表现。设计思路上围绕动力传递的路径做结构优化，电机输出的高转速通过带传动实现一级减速，再传入减速箱完成二级减速输出，整体结构紧凑，安装底座的集成式设计减少了整机的安装调试难度，带传动的缓冲特性也能降低启动冲击对减速箱齿轮的损耗，所有结构的尺寸比例都参考通用工业减速动力机组的设计参数，确保模型的结构合理性与工程参考价值，可用于机械结构教学、设备方案展示、同类产品设计参考等场景。
