串联式冲压折弯检查夹具结构设计

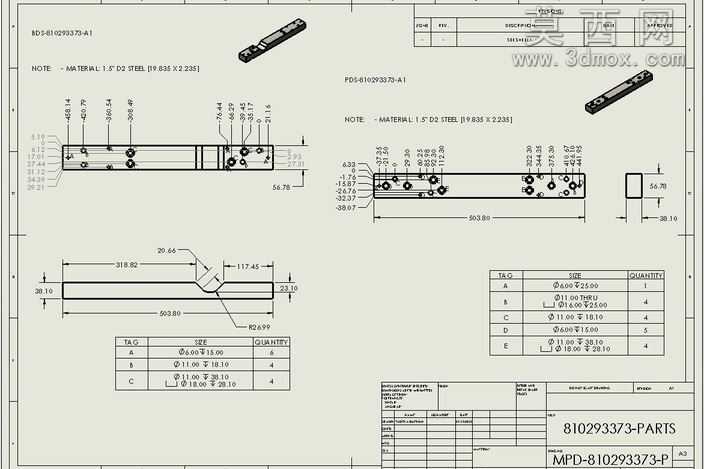

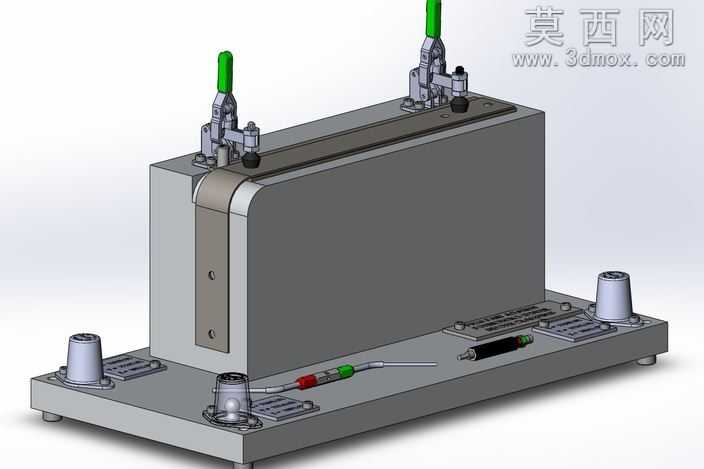

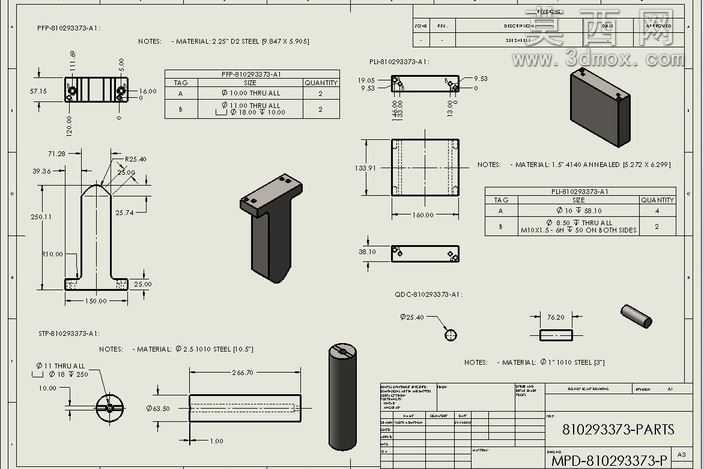

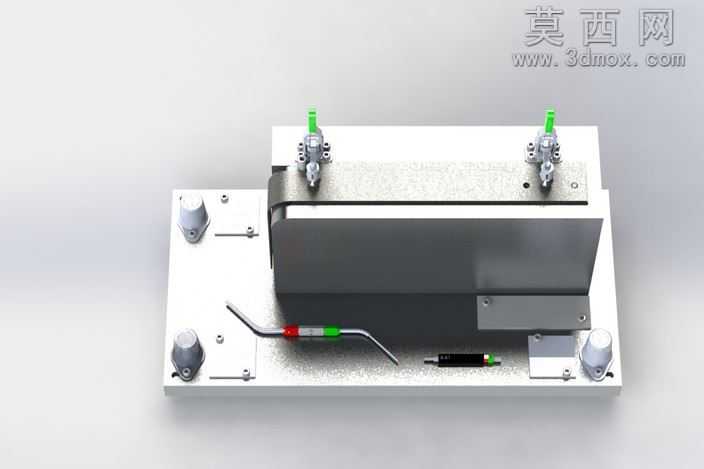

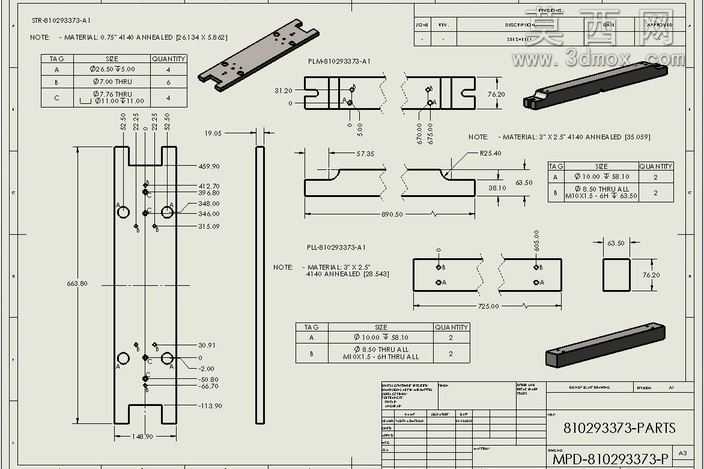

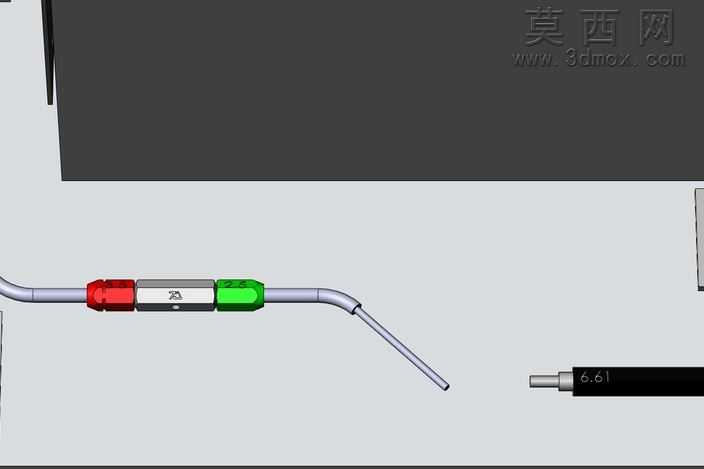

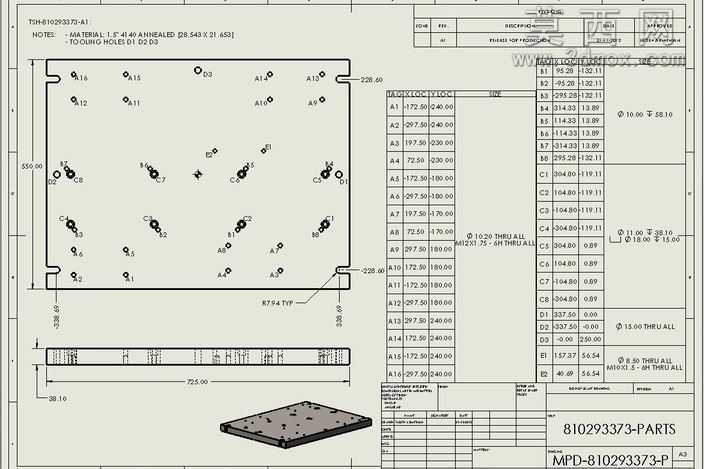

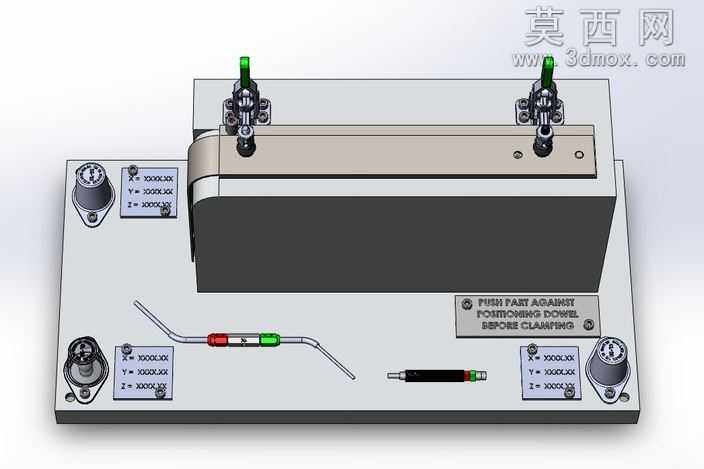

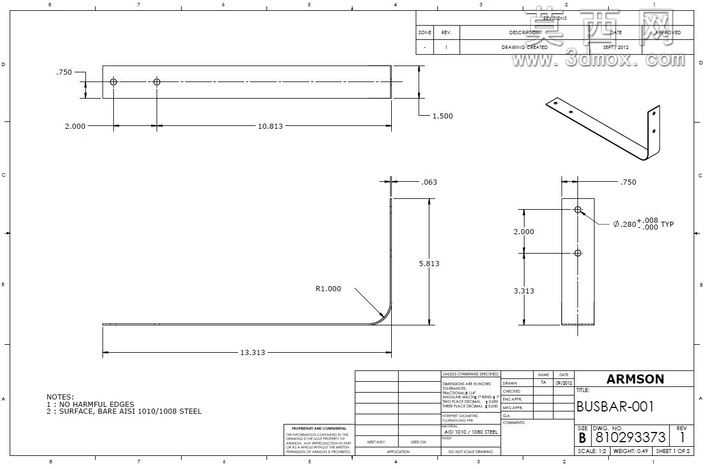

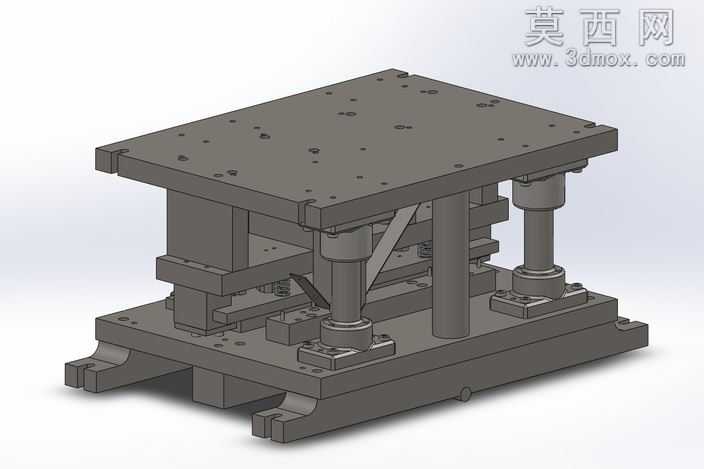

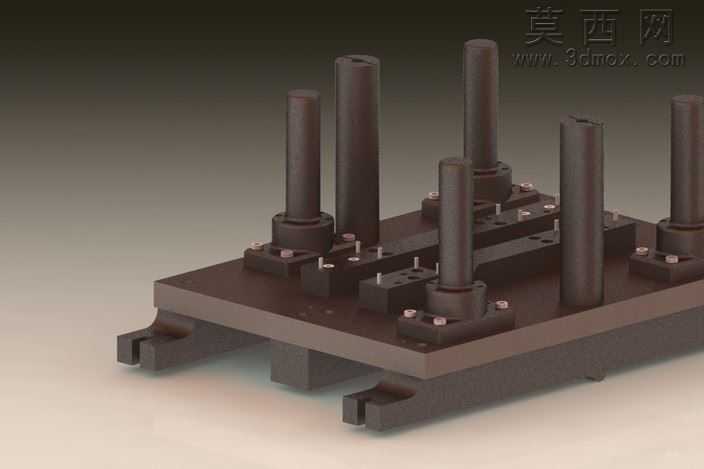

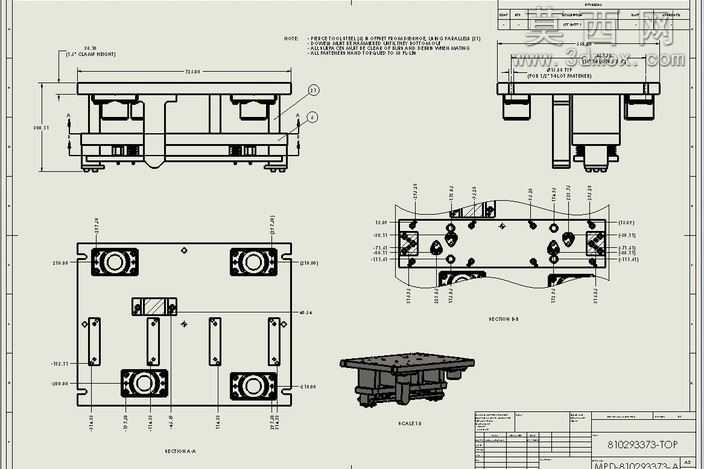

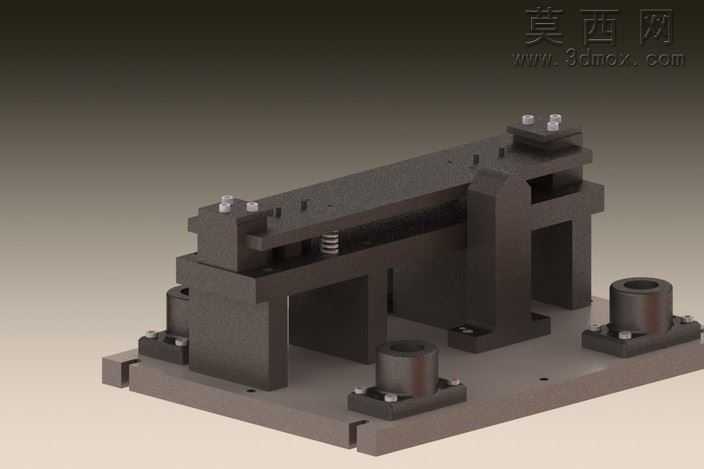

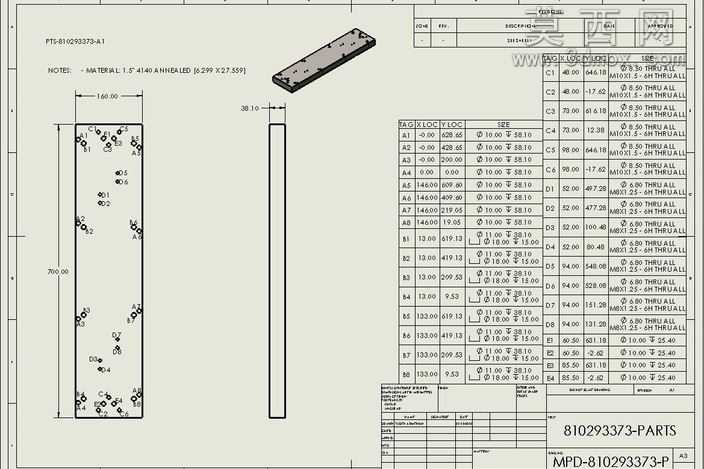

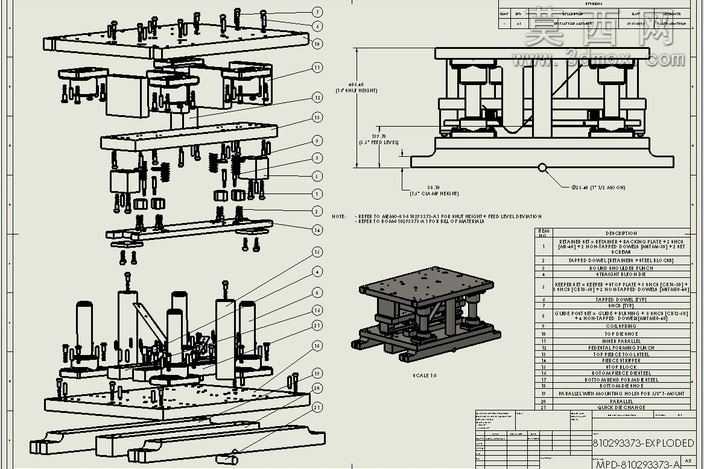

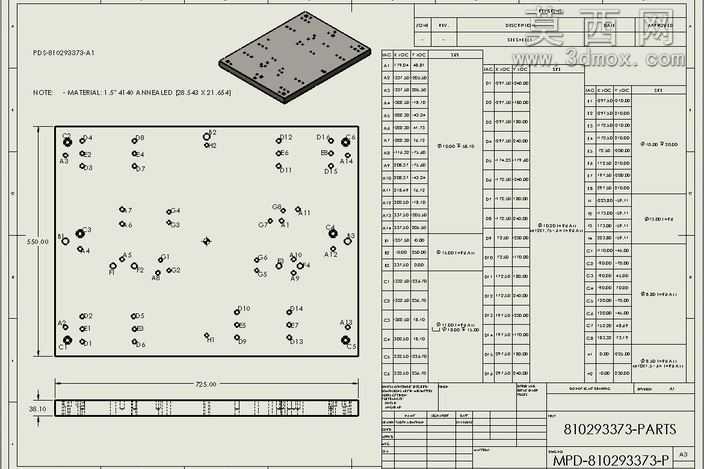

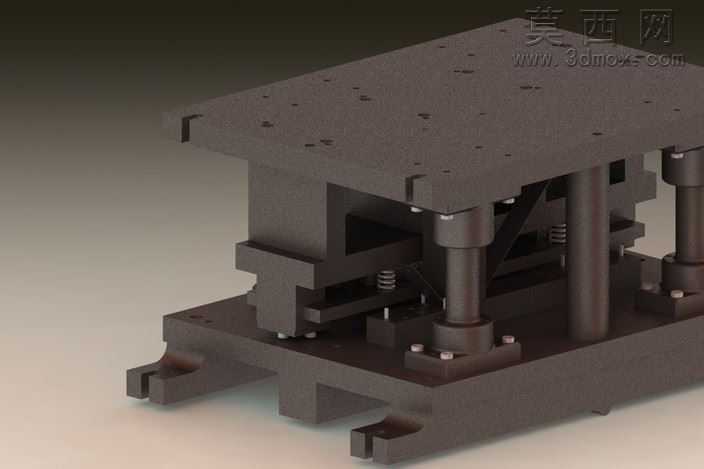

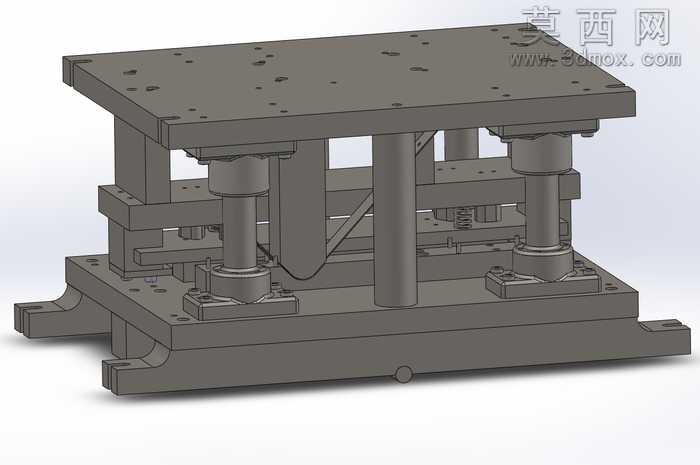

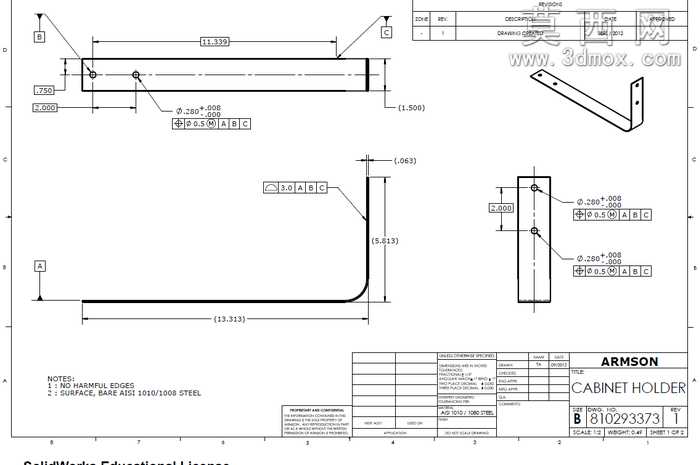

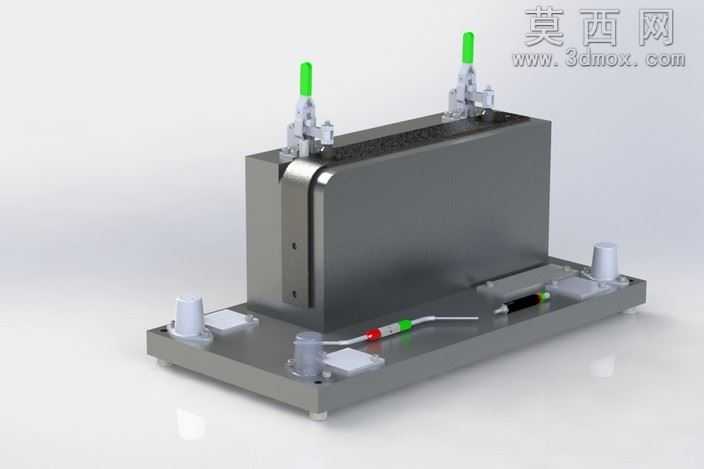

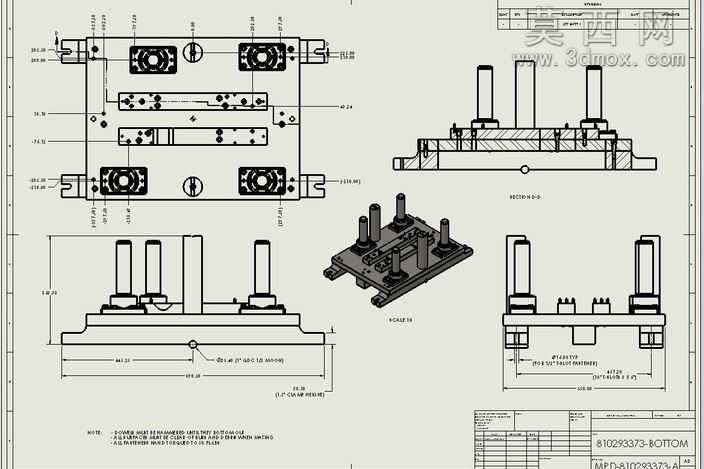

本作品为适配60吨压力机使用的2站手传递模冲孔与母线折弯串联检查夹具，在三维建模阶段，首先完成整体框架的基准搭建，以上下模座的安装平面为核心基准，对齐压力机的滑块与工作台装夹定位尺寸，确保模架整体的平行度与同轴度公差符合冲压作业的精度要求。建模过程中优先完成导向组件的参数化绘制，四根独立导柱搭配自润滑导套，预留合理的配合间隙，同时在导柱旁侧设置复位弹簧组件，模拟开模状态下上模座的自动复位行程，避免合模过程中出现导向卡滞问题。在结构设计上，将冲孔工位与母线折弯工位沿送料方向串联排布，采用铝质本体作为夹具主体基座，搭配成本效益突出的脚螺钉完成各工位模块的锁紧固定，在压接模具位置设置精准的参考点定位结构，每个工位都配套独立的定位销与挡料块，确保手传递送料过程中工件的定位精度，减少多工序串联加工时的累计定位误差。材质渲染阶段，对模座、导柱等承载结构件赋予铸铁哑光金属材质，还原铸铁表面细微的砂眼与粗糙质感，对弹簧、紧固螺钉等标准件赋予镀锌钢材的亮面金属质感，对定位接触工作面赋予轻微的磨损纹理，提升模型的真实感。设计过程中重点考量多工序串联的作业逻辑，优化工位之间的间距，预留足够的手动送料操作空间，同时在夹具底座设置与压力机工作台匹配的U型安装槽，方便快速装夹固定，配套设计的防错挡块结构能够有效减少工件放反、放偏导致的加工错误，整体结构兼顾加工精度、制造成本与操作便利性，可直接作为同类串联冲压检查夹具的设计参考，建模过程中所有配合面都预留了合理的公差余量，符合实际机械加工与装配的工艺要求。
