剪叉式液压升降承载台结构设计方案

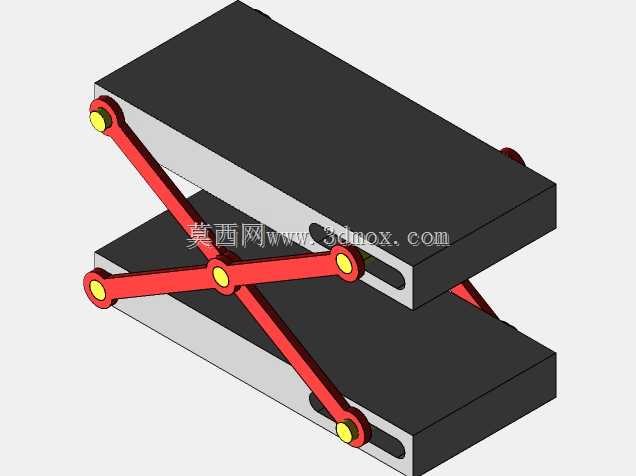

　　在车间工位物料转运、仓储轻型货物举升、机床上下料辅助对位这类场景里，剪叉式升降结构一直是兼顾小安装空间与稳定承载的优选方案，这套剪叉升降台的结构设计完全围绕这类常规工业场景的实际需求展开，没有冗余的花哨结构，每一处铰接点、每一段臂长的参数设定都对应实际使用中的受力与行程要求。从实际使用逻辑来看，这类升降台不需要过大的作业高度，常规覆盖0.3米到1.2米的升降区间就能满足绝大多数工位辅助需求，下层底座直接通过膨胀螺栓固定在车间硬化地面或者移动小车上，上层平台预留标准的工装安装孔位，可以直接固定工装夹具、物料托盘或者小型输送单元，不需要额外做转接板加工，减少现场安装的二次工作量。结构设计上采用对称双组剪叉臂的布局，

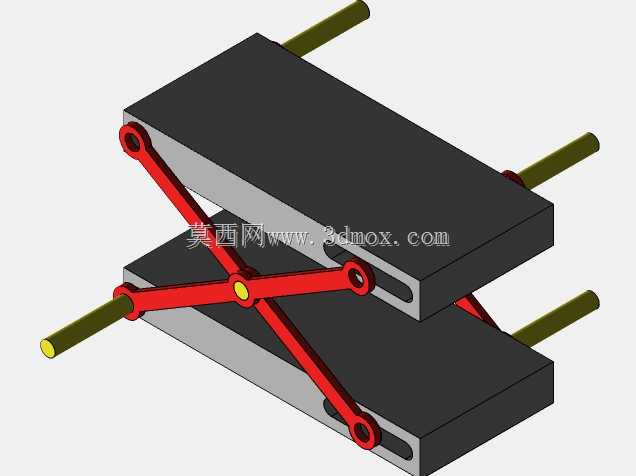

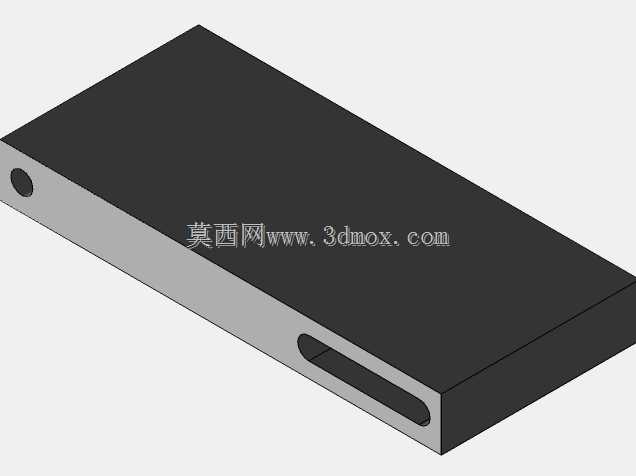

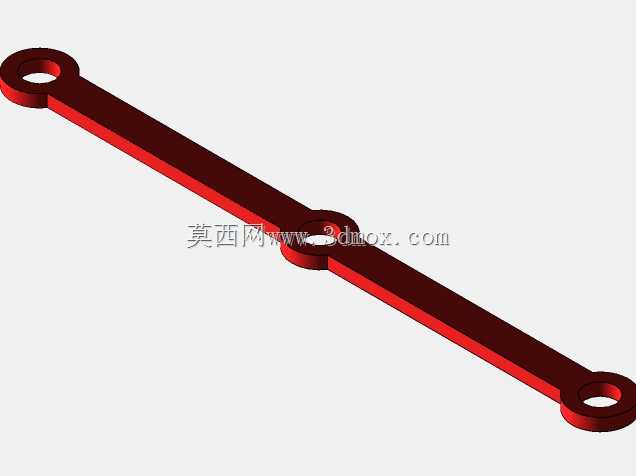

　　两组剪叉臂分别布置在平台宽度方向的两侧，中间通过横向连接臂同步联动，避免单侧受力时出现臂体扭转、平台卡滞的问题；所有铰接位置都采用销轴加轴套的配合形式，销轴选用调质处理的合金结构钢，轴套采用自润滑铜基材质，长期往复升降过程中不需要频繁加注润滑脂也能保持转动顺畅，减少日常维护的工作量。剪叉臂的截面选用矩形钢管，相比槽钢或者角钢的截面形式，矩形管两个方向的抗弯截面模量更均衡，承受偏载的时候不会出现侧向变形，臂体上的铰接孔采用镗孔加工保证同轴度，避免装配后出现转动卡涩、受力不均导致的局部应力集中。平台和底座的主体结构采用钢板折弯拼焊而成，内部焊接加强筋板，保证在额定承载下平台的平面度误差控制在合理范围内，不会因为承载出现中部下凹，

　　影响上面放置的精密工装或者物料的稳定性。驱动端的安装位置预留了标准的安装接口，既可以适配电动液压推杆，也可以根据使用场景更换为气动撑杆或者手动液压驱动单元，不需要对主体结构做额外修改，适配不同预算、不同动力条件的使用场景；底座的四个角预留了脚轮安装孔位，如果需要做成移动作业的形式，直接安装带刹车的万向脚轮就能快速转换使用形态，不需要重新设计底座结构。从安装边界来看，这套结构在完全收拢状态下的整体高度控制在200毫米以内，不需要在地面开挖地坑就能直接放置使用，对于已经完成地面硬化的老旧车间改造场景非常友好，不会破坏现有地面结构；完全升起状态下的整体稳定性经过受力校核，剪叉臂的受力角度避开了接近0度的死点位置，

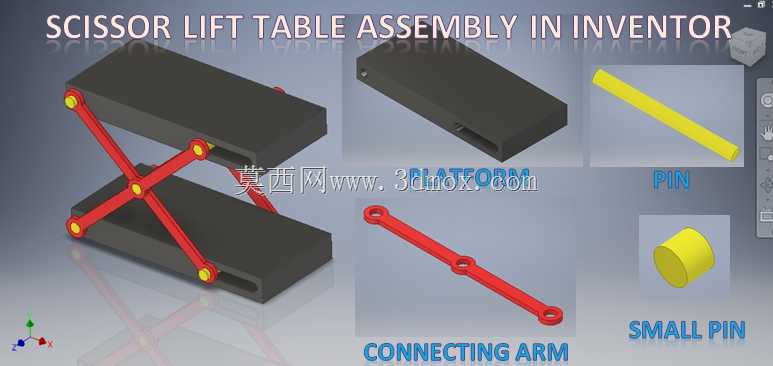

　　即使在最大行程位置承载额定载荷，也不会出现回缩下坠的风险，铰接点的受力控制在材料许用应力的安全区间内，长期循环使用不会出现结构疲劳变形。在实际建模过程中，所有零件的配合间隙都按照机械加工的常规公差设定，销轴和孔的配合选用间隙配合，保证装配时能顺利穿装，同时不会因为间隙过大出现平台晃动；连接臂和两侧剪叉臂的连接位置采用刚性固定，保证两组剪叉臂的转动角度完全同步，升降过程中平台始终保持水平状态，不会出现倾斜导致物料滑落的问题。平台边缘预留了安全护栏的安装螺孔，如果是用于人员登高作业的场景，可以直接加装标准护栏，不需要在平台上重新钻孔焊接，适配不同的使用需求；底座上预留了驱动单元的固定安装位，驱动单元的两端分别铰接在底座和下层剪叉臂的驱动点上，驱动点的位置经过优化，在升降行程的初始阶段能获得更大的推力，降低驱动单元的负载要求，在行程末端也能保持足够的锁止力，不会因为负载波动出现平台沉降。
