螺旋驱动剪叉式垂直升降承载机构

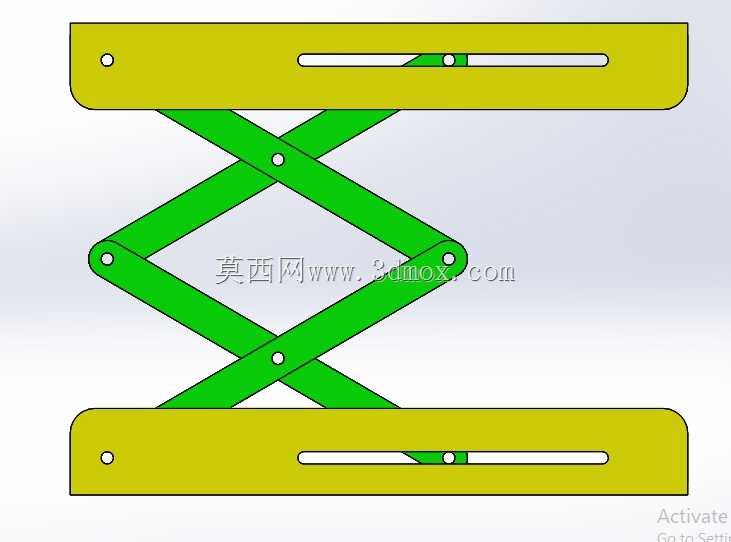

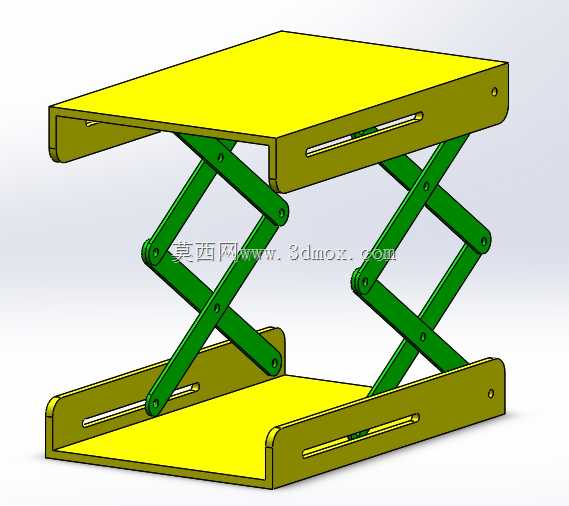

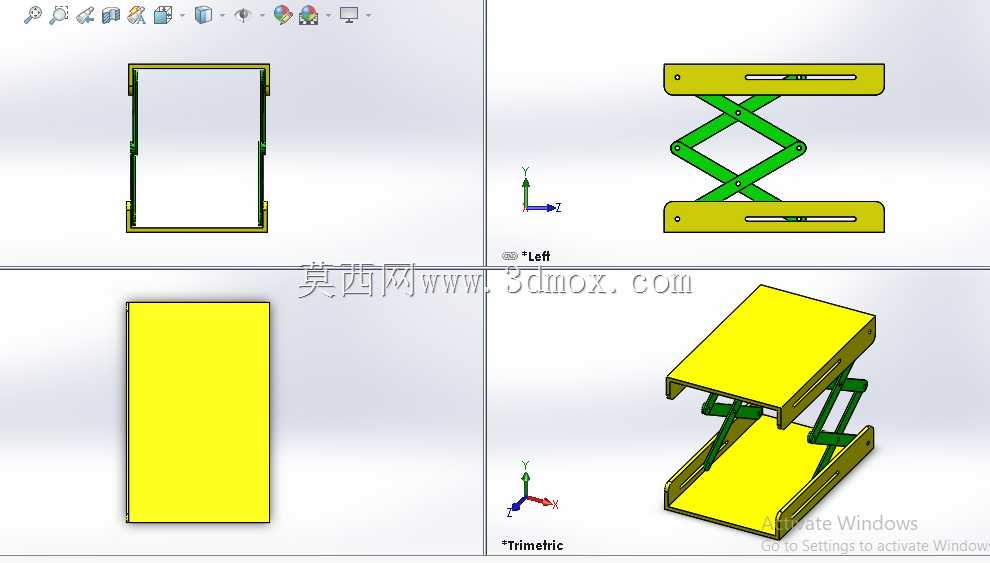

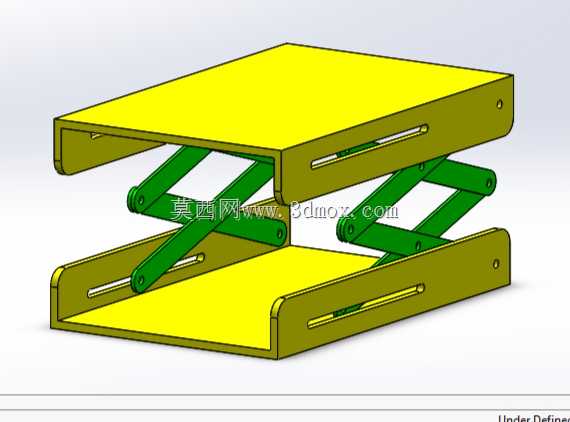

　　每侧剪叉由两根等长的高强度钢板冲压臂通过中间铰接轴连接，臂体与上下承载板的连接端分别设计了滑动副与固定铰接副：固定铰接端通过销轴与承载板上的焊接支座刚性连接，滑动端则嵌入承载板内侧的线性滑槽内，随着螺旋副的驱动，滑动端沿着滑槽做水平方向的往复移动，从而带动上下承载板的垂直间距变化，实现举升与下降动作。螺旋传动副布置在两组剪叉臂的中间位置，采用梯形螺纹传动结构，相比滚珠丝杠，梯形螺纹具备一定的自锁特性，当驱动端停止动力输入时，整套机构可以在任意行程位置保持锁止，不需要额外加装制动装置，大幅简化了结构的复杂度，也降低了意外下坠的安全风险。设计过程中，剪叉臂的铰接点位置经过反复校核，当机构处于最低收拢位置时，在车间物料工位转运、轻型工装高度适配、小型设备检修作业的场景里，这类剪叉结构的升降承载装置一直是兼顾结构紧凑性与承载稳定性的优选方案，区别于液压驱动的剪叉设备，螺旋驱动的形式完全规避了液压管路泄漏、低温环境下油液黏度变化导致举升卡顿的问题，在洁净车间、恒温恒湿实验场地这类对介质泄漏零容忍的场景里适配性更强。整套机构采用上下两层平行承载板作为主体支撑结构，上层板直接对接待举升的工装、物料或者待调整高度的作业台面，下层板作为安装基座，需要通过螺栓固定在平整的安装基准面上，安装时要保证基座平面的平面度公差不超过0.2mm/100mm，避免剪叉臂受力不均出现卡滞。剪叉臂组采用对称双组X型铰接结构，

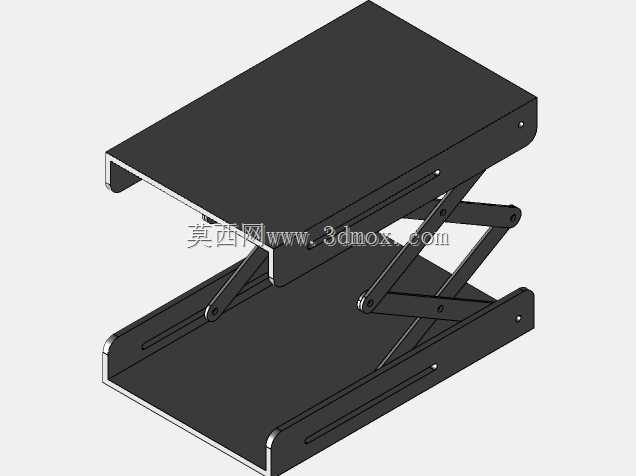

　　上下承载板的间距可以压缩到极小值，整体收拢高度控制在100mm以内，方便在低矮空间内收纳安装；当举升到最大行程位置时，整体升降高度可以达到收拢高度的3-4倍，完全覆盖常规工位作业的高度调整需求。滑槽的长度设计严格匹配剪叉滑动端的最大行程，滑槽两端设计了硬限位挡块，避免滑动端超出行程出现结构脱开的问题，所有铰接位置都预留了润滑脂加注通道，日常维护时只需要定期在铰接点注入润滑脂，就可以保证臂体摆动顺畅，减少铰接轴的磨损。上下承载板采用槽型折弯结构，相比平板结构，槽型截面的抗弯模量提升了60%以上，在同等板厚的情况下可以承受更大的偏载，承载板表面预留了标准的T型槽安装位或者螺纹孔阵列，方便用户根据实际使用需求固定不同的工装夹具、

　　物料托盘或者作业台面，不需要额外对承载板进行二次加工。在实际选型适配时，需要注意安装边界的预留：水平方向上，除了基座本身的长宽尺寸外，需要在剪叉滑动端的移动方向预留至少15%的基座长度作为滑动行程的安全空间，避免机构举升过程中与周边的设备、护罩发生干涉；垂直方向上，需要预留最大举升高度加上上层承载物料高度的顶部安全距离，防止举升到最高位置时触碰到顶部的管线或者厂房结构。这套机构的动力输入端可以适配手动摇柄、伺服电机、步进电机等多种驱动形式，手动驱动模式适合不需要频繁调整高度、举升载荷较小的场景，电机驱动模式则可以接入设备的自动化控制系统，实现高度的精准定位与自动调整，适配自动化生产线的工位高度匹配需求。结构受力层面，

　　双组对称剪叉的设计将上层承载的载荷均匀分散到四个连接端点上，相比单组剪叉结构，偏载承受能力提升了一倍以上，即使上层承载的物料重心不在平台中心位置，只要偏载量不超过额定载荷的30%，机构依然可以顺畅运行，不会出现卡滞或者结构变形的问题。所有铰接轴都采用调质处理的45号钢加工，轴与臂体的铰接位置加装了自润滑铜套，既减少了转动过程中的摩擦阻力，也提升了铰接位置的耐磨性能，整套机构的设计寿命可以达到万次以上的举升循环，完全满足工业场景下长期使用的需求。在装配过程中，需要保证两侧剪叉臂的铰接点同轴度公差控制在0.1mm以内，否则举升过程中两侧臂体的运动不同步，会出现承载板倾斜、滑动端卡滞的问题，螺旋副的安装需要保证丝杠轴线与剪叉滑动方向的平行度公差不超过0.15mm/100mm，避免丝杠承受径向力导致螺纹异常磨损。
