手动卡兰德拉双辊卷制加工设备结构

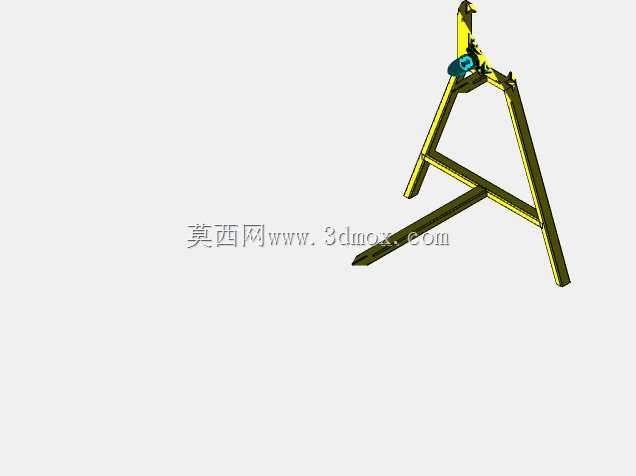

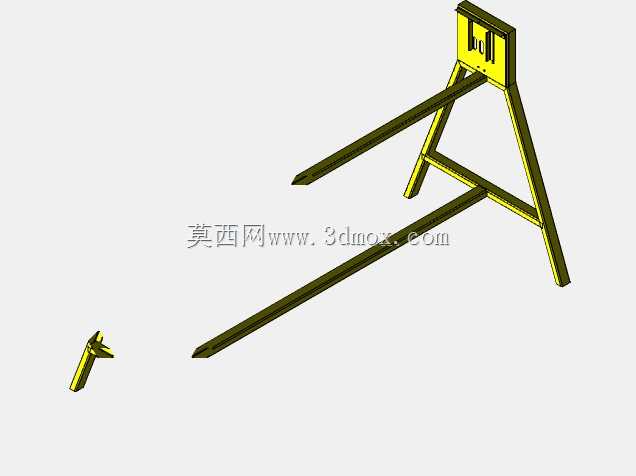

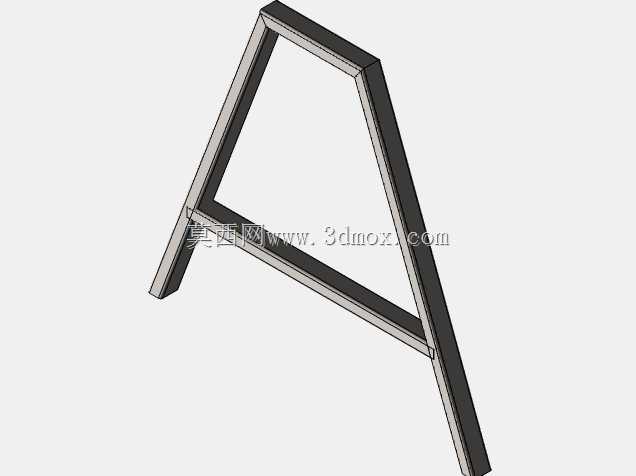

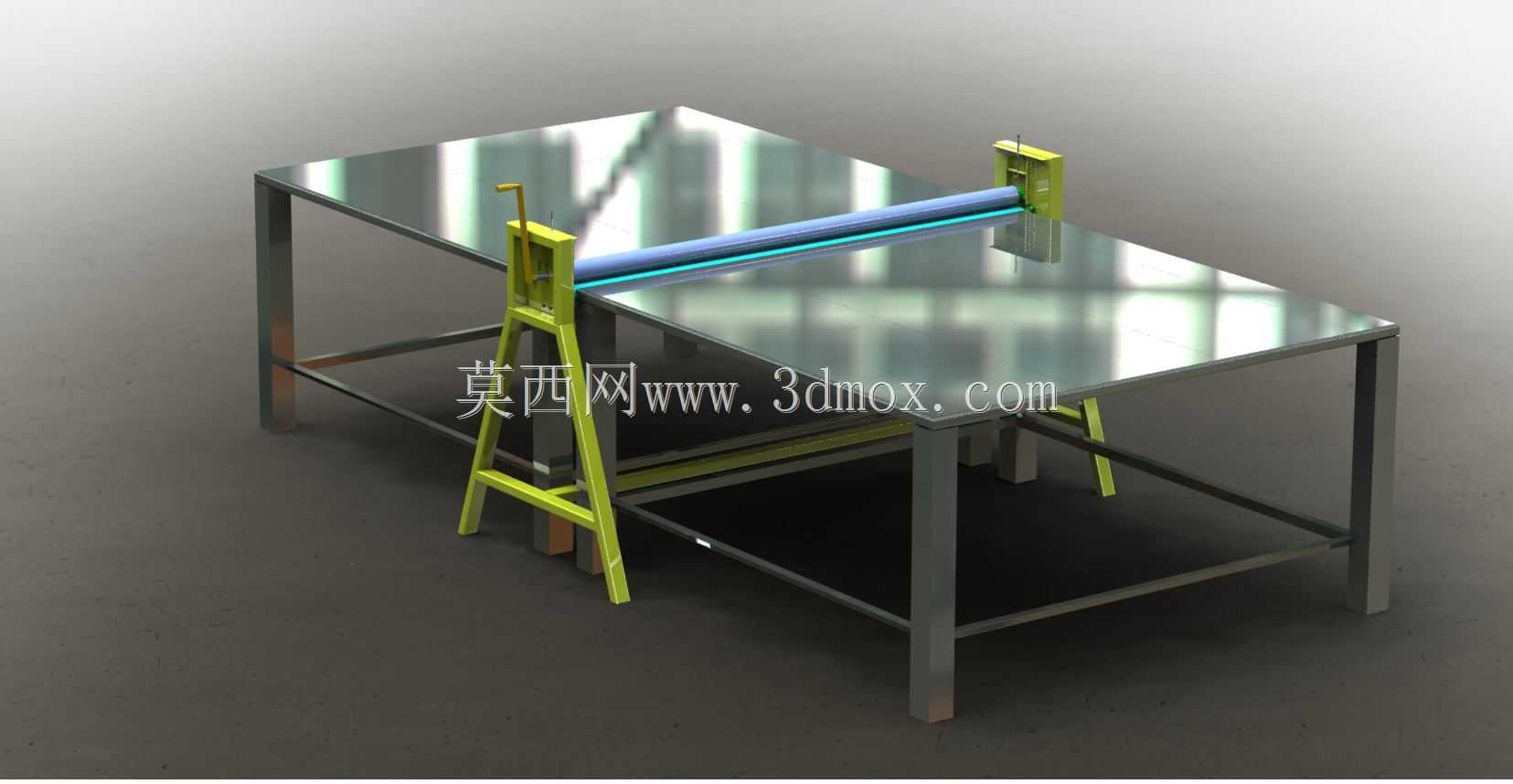

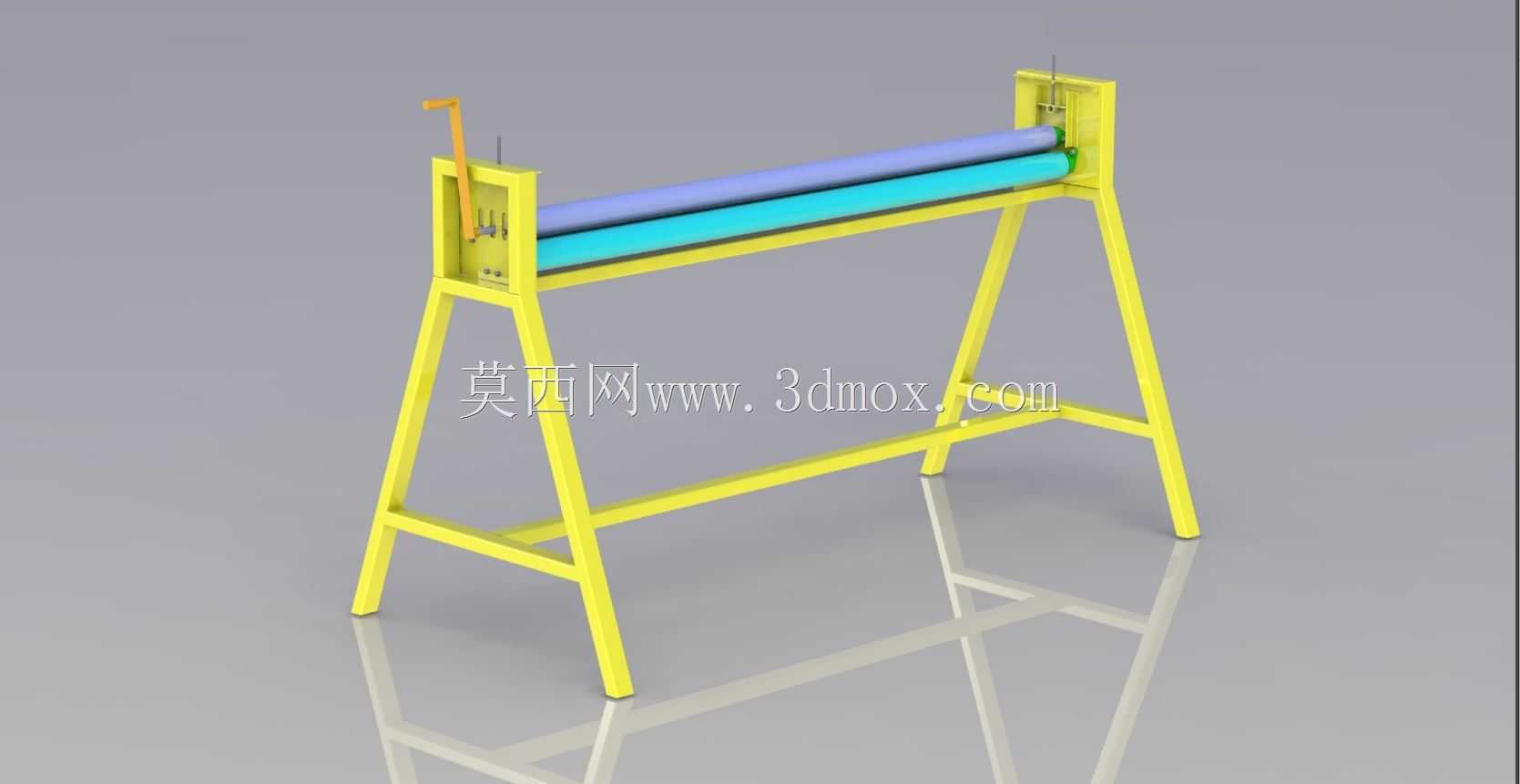

　　这款手动双辊卷制设备，主要面向小型钣金加工、五金维修、现场管线包覆作业场景，针对小批量、小规格金属薄板、薄带材的圆弧卷制、小直径筒件成型需求设计，无需外接动力源，完全依靠手动操作即可完成卷制作业，适合没有稳定供电的野外作业、小型加工门店零散订单加工、教学实训场景的实操演示使用。设备整体采用开式A字型支撑腿结构，两侧支架通过底部横向连接杆件形成稳定的支撑框架，支撑腿底部做了平切处理，可直接放置在平整的水泥地面、工作台面上使用，无需额外打膨胀螺栓固定，整体占地宽度约1.2米，高度约0.9米，前后纵深约0.5米，作业时预留0.8米的前方操作空间即可满足手动摇臂的全行程操作需求，不会占用过多车间场地空间。

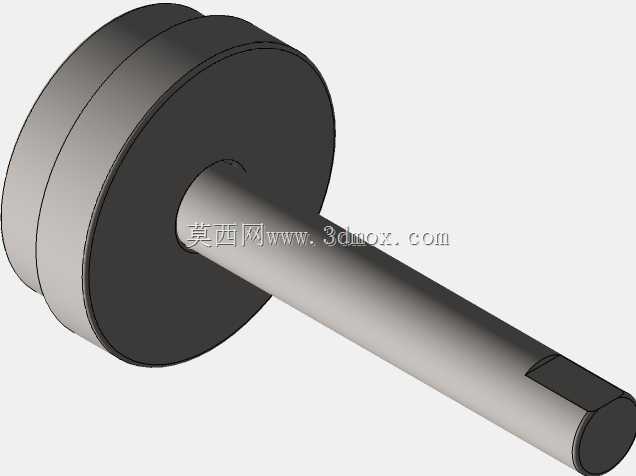

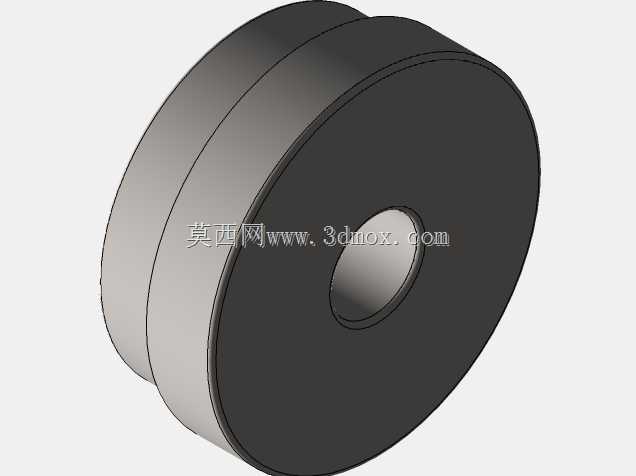

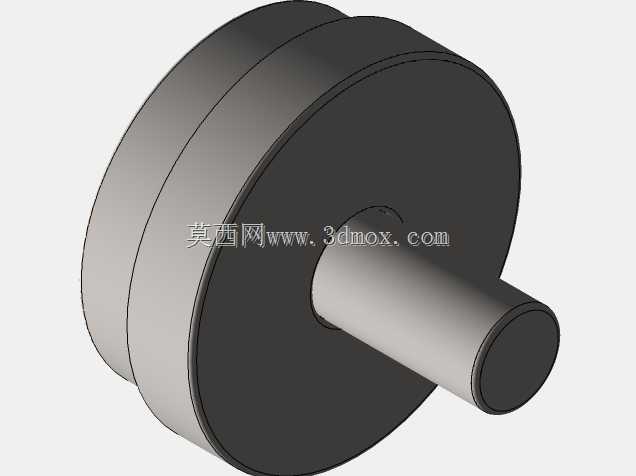

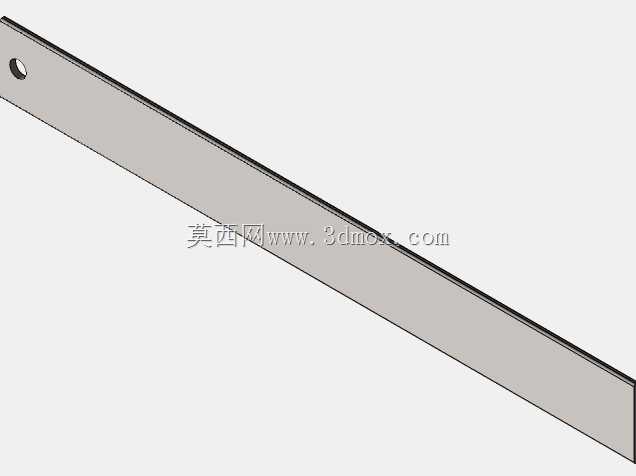

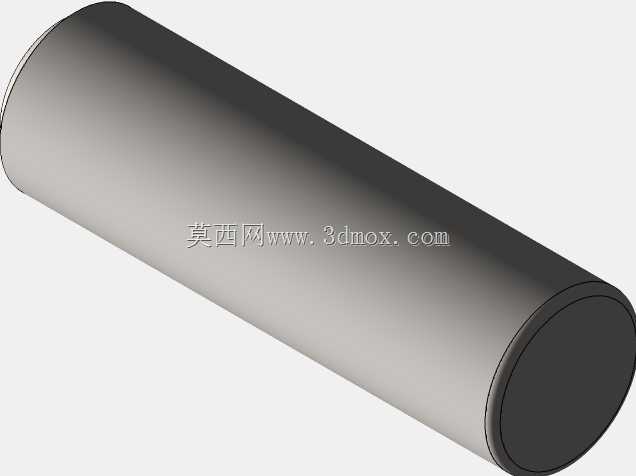

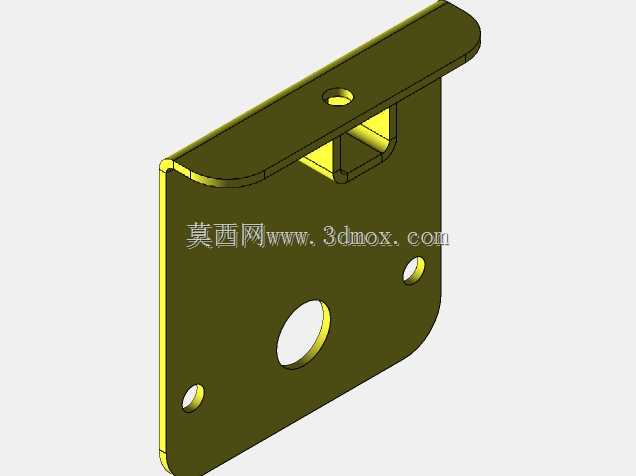

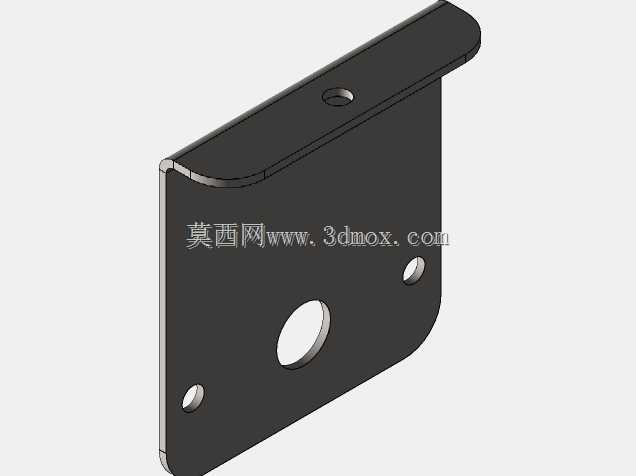

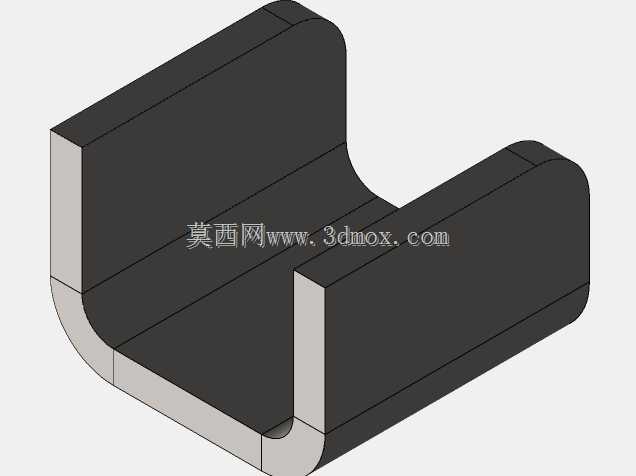

　　两根平行布置的作业辊轴采用不同直径的实心圆钢加工而成，下辊为固定安装的承载辊，表面做淬火硬化处理，硬度达到HRC45-50，可承受常规Q235薄板、0.5mm以下不锈钢带卷制时的接触压力，长期使用不会出现表面凹陷、磨损起槽的问题；上辊为可微调压下的成型辊，两端通过滑块结构安装在两侧支架的竖直导向槽内，顶部设置有手动锁紧压杆，可根据待加工板材的厚度、目标卷制直径调整上下辊之间的间隙，调整行程范围在0-3mm之间，可覆盖0.2mm到2mm厚度的常规金属薄板卷制需求。设备左侧伸出的手动操作摇臂采用可拆卸式设计，摇臂与下辊轴端通过方榫结构连接，作业时将摇臂插入轴端方孔即可带动下辊转动，依靠辊面与板材之间的摩擦力带动板材进给，

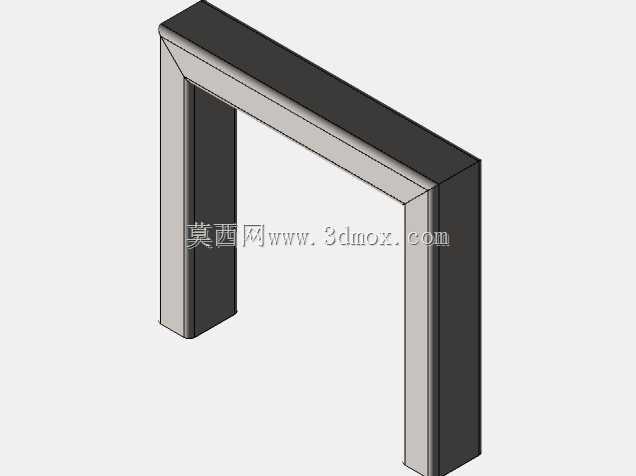

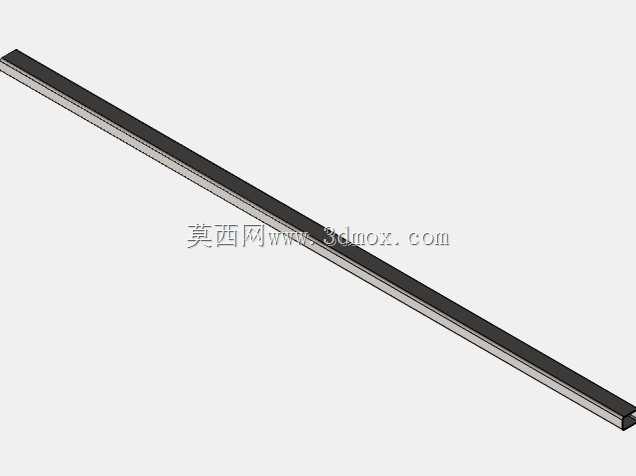

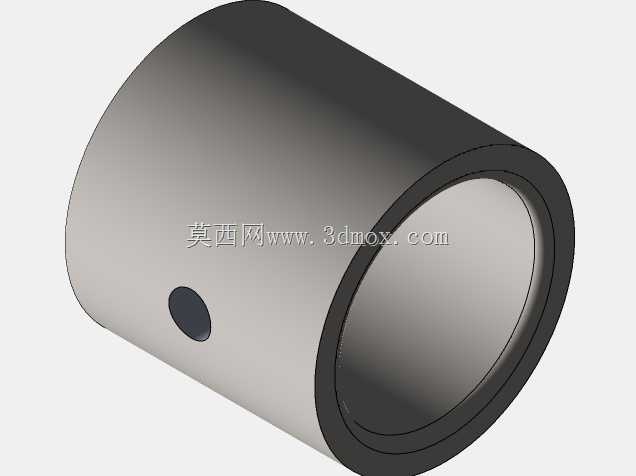

　　同时配合上辊的压下量让板材产生连续的塑性弯曲变形，最终形成指定曲率的弧形工件或者闭合筒件；非作业状态下可将摇臂拔出收纳，避免突出的杆件绊倒过往人员，也方便设备的转运移动。从设计逻辑上看，这款设备没有采用常规三辊卷板机的复杂结构，省去了侧辊翻转、端板倾倒卸料的冗余结构，针对小直径筒件、小曲率弧形件的加工需求做了结构简化，整体零件数量不到常规三辊卷板机的三分之一，加工制造成本更低，日常维护仅需要定期给辊轴两端的滑动轴承加注润滑脂即可，没有复杂的传动齿轮、液压元件，故障率极低，没有操作经验的新手经过十分钟左右的讲解即可独立操作。设备的支撑框架全部采用标准等边角钢焊接而成，所有焊接位置都做了焊后打磨去应力处理，

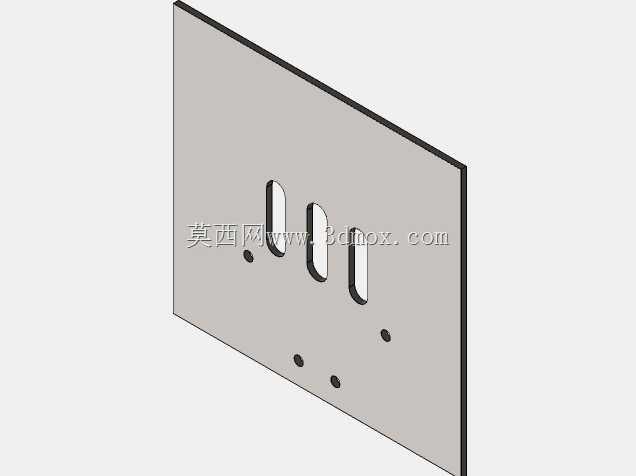

　　不会出现焊接变形导致辊轴平行度超标的问题，两侧支架的导向槽采用铣削加工，保证上辊滑块上下滑动时无卡滞，上下辊的平行度公差控制在0.1mm/m以内，卷制出来的工件不会出现锥度、起皱的缺陷。在实际作业过程中，针对不同材质的板材可以灵活调整压下量，比如卷制0.5mm厚的铝皮做管道保温外护层时，仅需要轻微锁紧上辊压杆，反复转动摇臂进给2-3次即可卷出贴合管道直径的弧形护板；卷制1mm厚的冷轧钢板做小型通风管道筒节时，可以分2-3次逐步调整上辊压下量，避免单次压下量过大导致板材边缘出现折痕、开裂的问题。设备的辊轴长度约1米，可加工最大宽度为0.95米的板材，卷制最小直径可达到50mm，能够覆盖绝大多数小型钣金件的卷制需求，相比大型电动卷板机，这款手动设备的灵活性更强，可随时移动到作业现场就近加工，不需要将板材搬运到固定的机床工位，尤其适合管道安装现场的保温护板加工、小型五金件的小批量打样作业，不需要提前调试设备参数，拿起板材即可开始作业，加工效率完全能满足小批量作业的需求。设备整体表面采用喷涂防锈漆处理，辊轴表面做镀硬铬处理，长期在潮湿的作业环境下使用也不会出现锈蚀问题，不会因为辊面锈迹污染待加工的板材表面，对于装饰类钣金件的加工也能满足表面质量要求。
