CA6140车床专用长条形拉料工装结构

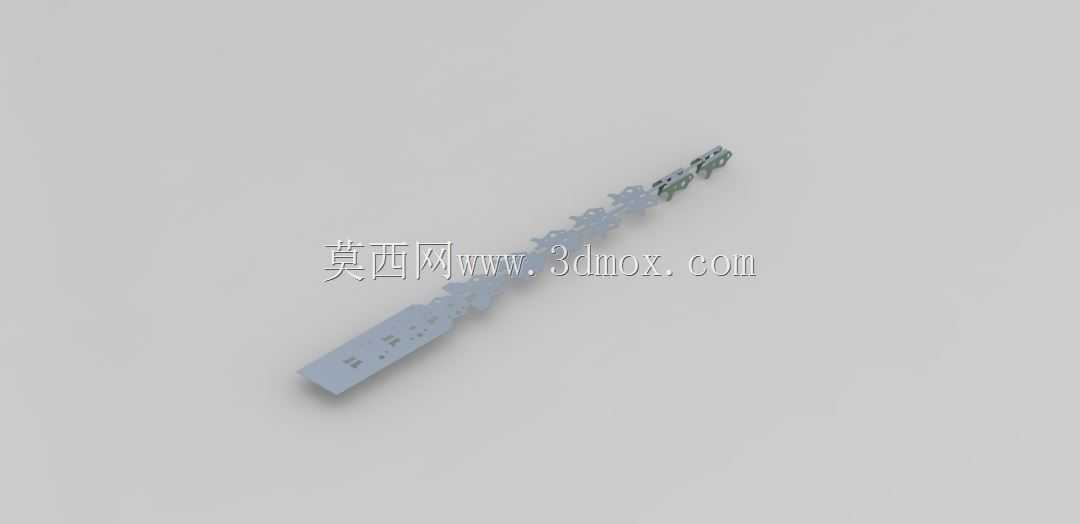

　　这款长条形构件是适配CA6140普通车床的自动拉料配套工装，在中小批量轴类、套类零件的连续车削加工场景中应用广泛，能够替代人工完成棒料的轴向进给推送，减少操作人员在车床主轴卡盘处的手动送料操作频次，降低高速旋转卡盘旁的作业安全风险，同时缩短单件加工的上下料辅助时长，提升车床连续加工的运行效率。从结构设计逻辑来看，整体采用狭长扁平的条状基体布局，沿长度方向依次排布有不同功能的安装位：靠近前端的位置设置有与棒料端面匹配的卡接卡口，卡口处做了局部加厚处理，避免长期推送棒料时出现接触面压溃变形；中段沿基体长度方向加工有等距分布的定位销孔与腰型调节槽，可根据加工棒料的直径规格、主轴的伸出长度调整安装固定位置，

　　适配直径10mm到50mm范围内的常规圆棒料送料需求；尾端设置有与驱动摆臂连接的铰接孔，孔位内嵌有耐磨衬套，降低往复摆动过程中的铰接磨损量，延长工装的整体使用寿命。在安装边界方面，该构件整体长度适配CA6140车床主轴箱到刀架区域的轴向空间，安装后不会与车床的四方刀架、中拖板进给路径产生干涉，基体厚度控制在18mm以内，安装在车床主轴侧方的固定支架上时，横向占用空间不超过60mm，不会遮挡操作人员观察车削加工区域的视线，也不会影响车床原有手动操作手柄的正常使用。构件的外形轮廓做了多处倒角处理，所有锐边均倒钝为R1到R2的圆角，避免安装调整过程中划伤操作人员，同时减少加工过程中切屑飞溅到构件表面时的挂屑概率，

　　日常清理维护时只需用毛刷即可快速扫去表面积攒的铁屑。从功能特性上看，该构件在工作时随车床的送料驱动机构做轴向往复运动，前进时前端卡口卡紧棒料端面，将棒料从主轴孔内向前推送设定的加工长度，后退时卡口与棒料端面脱开，回到初始等待位置，整个动作行程可根据零件的加工长度通过腰型槽的固定位置灵活调整，行程调节范围在0到150mm之间，能够覆盖大部分常规短轴类零件的送料长度需求。设计过程中充分考虑了车床加工现场的切削液喷淋、铁屑冲刷的使用环境，基体材质选用45号钢经调质处理，表面做发黑防锈处理，能够在潮湿、多金属碎屑的加工环境中长期使用而不出现锈蚀、变形问题，铰接孔内的衬套采用锡青铜材质，具备自润滑特性，

　　无需频繁加注润滑油即可保证铰接转动的顺畅性，减少日常维护的工作量。在实际生产应用中，该工装可配合车床的自动送料架使用，也可单独作为手动送料的辅助定位构件，当用于小批量零件加工时，可通过调整中段腰型槽的固定位置，快速切换不同的送料长度，换型调整时间不超过5分钟，无需对车床原有结构进行打孔、焊接等改造，依靠配套的夹具即可固定在车床床身的对应位置，不会破坏车床的原有精度。构件的整体形位公差控制严格，沿长度方向的直线度公差不超过0.1mm/m，保证推送棒料时的进给方向与主轴轴线保持平行，避免因送料偏斜导致棒料与主轴孔内壁产生摩擦，影响棒料的送进顺畅度，也防止因送料偏斜导致加工出的零件出现同轴度超差的问题。前端卡口的接触面做了网纹滚花处理，增大与棒料端面的接触摩擦力，推送表面较为光滑的冷拉圆钢时也不会出现打滑现象，保证送料长度的一致性，送料长度的重复定位精度可控制在0.2mm以内，能够满足普通车削加工的尺寸精度要求，无需每次送料后重新测量棒料的伸出长度，进一步压缩单件加工的辅助时间。
