竞赛用PACbot机器人底盘动力传动结构

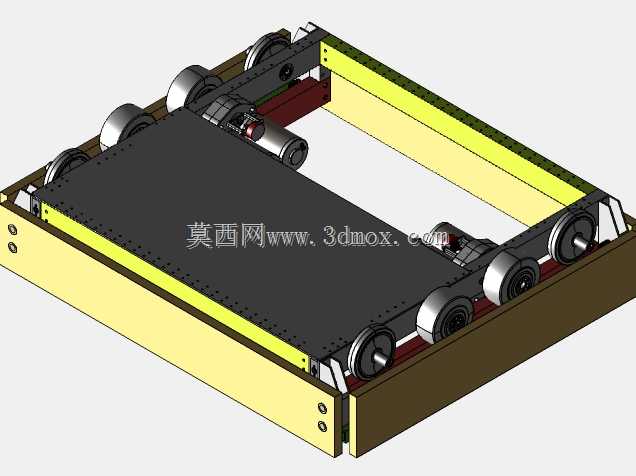

　　这套移动机器人底盘结构，核心定位是竞技类移动机器人的动力承载平台，整体采用框型承载主体设计，主体框架采用折弯钣金件拼接成型，框架内侧预留了充足的电控元件、电池组、功能执行机构的安装空间，顶面铺设整块防滑承载面板，可根据赛事任务需求快速加装各类任务执行组件，比如拾取机构、投射组件、障碍识别模块等，无需对主体框架做二次打孔改造，适配不同赛事规则下的快速改型需求。

　　从轮系布局来看，底盘两侧对称布置多组负重轮与驱动轮组合，轮组采用悬臂轴安装方式固定在框架侧梁上，每侧轮组通过同步带传动结构串联，由侧置的驱动电机统一输出动力，这种布局能保证底盘在复杂场地表面行驶时，所有负重轮都能贴合地面，不会出现单轮悬空导致的动力流失，哪怕是越过场地内的小型凸起、拼接缝隙或者轻微坡度，都能保持足够的抓地力，避免竞技过程中出现打滑、停滞的问题。轮组的安装支座都设计了腰型调节孔，可在装配时调整同步带的张紧度，长期使用出现传动带松弛时，也能快速调整张紧量，不需要拆解整个轮系结构，大幅降低现场维护的时间成本，适配竞赛场景下快速抢修、快速调整的实际需求。

　　传动系统的设计上，驱动电机采用卧式侧装方式固定在框架内侧的安装支座上，电机输出轴直接连接主动同步带轮，通过同步带将动力传递到各个轮组的从动带轮，整个传动链路没有额外的齿轮减速箱结构，减少了传动环节的功率损耗，同时也降低了传动系统的故障点。框架的侧边预留了走线槽位，所有动力线、信号线都可以沿着框架内侧的槽位布置，避免线缆外露被场地障碍物剐蹭，也能防止轮组运转时卷入线缆造成设备故障。框架的边角位置都做了圆弧过渡处理，一方面是降低碰撞时的结构应力集中，避免撞击后框架边角开裂变形，另一方面也能减少和其他竞技机器人碰撞时的卡滞概率，在对抗类赛事场景中，这种圆弧边角设计能让机器人在碰撞后更快脱离接触，恢复正常行驶姿态。

　　从安装边界来看，整个底盘的高度控制在较低区间，重心集中在底盘下半部分，高速行驶、急停转向时的侧倾风险大幅降低，框架的前后端都预留了标准安装孔位，可根据需求加装防撞条、传感器支架、辅助轮等组件，顶面承载面板的孔位采用标准化网格布局，加装上层功能组件时可以快速定位，不需要反复测量打孔。轮组的突出量经过严格核算，左右两侧轮组的最外侧距离不超过框架主体宽度太多，保证机器人在通过狭窄通道时，不会因为轮组突出出现卡滞，底盘底部的离地间隙经过优化，既能保证越过场地常见障碍的通过性，又不会因为离地间隙过高导致整体重心上移，影响行驶稳定性。

　　在实际应用场景中，这类底盘结构除了适配竞技类机器人赛事，也可经过小幅改型后用于厂区小型物料转运、巡检机器人的承载平台，框型主体的承载能力足够搭载常规的检测元件、小型载物料斗，轮系的全接触设计也能适配厂区环氧地坪、硬化水泥路面等不同路面条件。设计过程中充分考虑了装配工艺性，所有结构件都采用常规钣金折弯、板材切割工艺即可加工，不需要特殊的定制模具，小批量制作时的成本控制难度低，各个组件的安装都采用标准紧固件连接，没有焊接固定的非拆解结构，后期更换损坏部件时不需要整体破坏框架，单个轮组、电机损坏都可以单独拆解更换，维护成本远低于一体化焊接结构的底盘。传动带的选型适配常规工况下的扭矩传递需求，不需要定制特殊规格的传动配件，现场维护时可以快速获取替换件，不会因为特殊配件缺失导致设备长时间停摆。
