机器人竞赛用GeaRunner记分桩结构组件

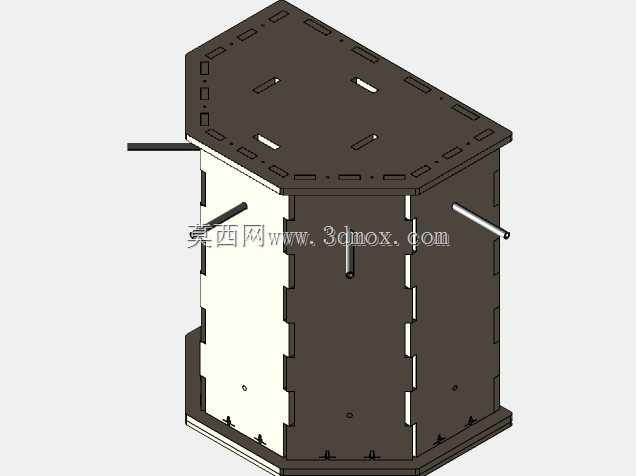

　　这套结构组件是面向机器人竞技赛事场地打造的得分判定功能单元，核心作用是在赛事进程中，通过参赛机器人的交互动作完成得分状态触发，为赛事计分系统提供明确的物理触发点位，是竞技场地里承担得分交互功能的核心场地构件。从结构设计逻辑来看，整体采用多面体立式布局，顶部做了切角多边形处理，区别于常规矩形桩体的生硬边界，这种切角设计一方面可以避免参赛机器人高速移动接触时出现卡滞、硬碰撞损坏机体的问题，另一方面也能在多个方向预留触发杆件的安装位，适配不同参赛队伍机器人的操作路径，减少机器人完成得分动作时的走位限制。主体框架采用板式拼接结构，侧板之间通过定位卡槽配合紧固件完成装配，没有采用一体化焊接或者整体注塑的方案，

　　主要是考虑到赛事场地搭建的便携性需求，拆解后可以平板堆叠运输，现场组装不需要复杂工装，单人即可完成搭建调试，同时局部构件出现碰撞损坏时可以单独替换对应板材，不需要整体报废，降低场地运维的成本。桩体侧面伸出的多根金属触发杆是核心的交互部件，每根杆件都对应独立的得分触发逻辑，杆件的伸出长度经过反复调试，既保证机器人的执行机构可以顺利触碰触发，又不会因为伸出过长导致杆件受侧向撞击出现弯曲变形，杆件与桩体内部的触发模块之间采用浮动连接结构，允许杆件受到非轴向力时产生微小位移，避免硬接触损坏内部的触发传感元件。桩体底部预留了标准的安装固定孔位，可以直接和赛事场地的基准铝型材框架或者密度板场地台通过T型螺栓或者自攻螺丝固定，

　　安装孔位采用长圆孔设计，允许现场搭建时存在±5mm的位置调整余量，降低场地铺设时的定位精度要求，同时固定后的桩体可以承受参赛机器人1.5m/s速度下的正面撞击不会出现移位，保证赛事进程中场地元素位置的一致性，避免因为桩体偏移影响参赛队伍的预设程序路径。从结构强度设计来看，侧板采用了加厚的工程板材，边缘做了翻边加强处理，顶部盖板上预留的多组长条槽是状态指示模块的安装位，触发后对应的指示灯可以从槽位透出光线，让场边裁判和参赛选手可以直观看到得分状态，不需要额外外接显示设备。桩体内部预留了足够的走线空间，所有触发模块的信号线可以沿着侧板内侧的走线槽汇总到底部的出线口，直接接入场地的集中计分系统，内部走线不会暴露在桩体外部，

　　避免机器人移动时挂扯线缆导致线路故障。在实际赛事场景中，这类记分桩会按照赛事规则布置在场地的固定得分区域，不同位置的桩体对应不同的分值，参赛机器人需要通过夹取、拨动、推送等不同操作触发对应杆件完成得分，这套结构的设计充分考虑了赛事过程中的高频次碰撞、快速拆装维护、多方向交互等实际需求，没有冗余的装饰性结构，所有外形设计都服务于功能实现，比如顶部的开孔除了安装指示灯，也可以作为吊装搬运的握持位，侧板上的定位槽同时承担装配定位和结构加强的作用，在控制整体重量的前提下最大化结构刚性。桩体的立式高度参考了多数参赛机器人的执行机构作业高度范围，不会因为过高导致机器人触碰不到顶部触发位，也不会因为过低容易被机器人碾压损坏，侧面的触发杆分布在不同高度层，对应机器人不同伸展状态下的操作需求，适配不同结构形式的参赛机器人，不管是轮式底盘带机械臂的构型，还是升降式夹取机构的构型，都能找到合适的交互角度完成得分动作。
