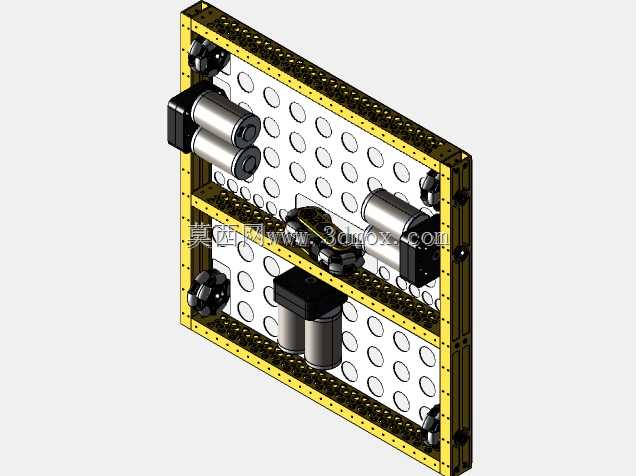

竞赛用H型驱动机器人底盘结构设计

　　该结构为面向竞技类移动作业场景开发的H型驱动行走单元，核心解决常规差速驱动在狭小场地内平移、转向灵活性不足的痛点，可直接作为各类竞技机器人、小型室内巡检机器人、轻型物料转运移动平台的行走底盘使用。整套驱动单元采用框架式承载结构，主体支撑框架选用镂空多孔板材拼接成型，板材上的规则阵列圆孔一方面用于降低整体结构自重，减少驱动负载消耗，另一方面可作为通用安装接口，方便上层作业机构、传感器、电池组件、控制模块的灵活挂载，无需额外打孔加工，适配不同任务场景的快速改装需求。驱动系统采用四组动力单元对称布置的H型布局，横向与纵向动力单元相互独立，横向动力组负责实现车体的左右平移动作，纵向动力组负责实现车体的前后行进动作，

　　配合差速控制逻辑可实现零半径转向、斜向行进、任意方向平移等复杂移动动作，相比传统两轮差速、麦轮驱动结构，该布局在硬质平整场地上的行走精度更高，动力传递损耗更低，高速行进时的车体稳定性更优，不会出现麦轮结构常见的侧向打滑、定位偏差问题。结构设计阶段充分考虑了安装边界与维护便利性，所有动力单元均采用嵌入式安装方式固定在框架内侧，动力输出端直接连接行走轮组，轮组外侧设置有防撞缓冲垫块，可吸收场地碰撞产生的冲击载荷，避免动力单元受冲击损坏。框架拼接处采用角件与紧固件组合的连接方式，整体外形为规则矩形结构，长宽尺寸控制在常规竞技机器人的参赛尺寸限制范围内，厚度方向预留有足够的电气布线空间，所有线缆可沿框架内侧的镂空槽位排布，

　　避免行走过程中线缆剐蹭场地构件。轮组选用高摩擦系数的硬质包胶材质，轮面与地面接触宽度经过匹配计算，既保证足够的抓地力避免起步打滑，又不会因为接触面积过大增加转向阻力。整套结构的受力路径经过优化，所有承载点均对应框架的加强筋位置，上层挂载设备的载荷可直接通过框架传递到轮组支撑点，不会出现局部应力集中导致的框架变形问题。在实际应用场景中，该驱动单元可适配不同的上层作业模块，比如搭载抓取机械臂完成物料搬运任务，搭载弹射机构完成竞技投射任务，搭载检测传感器完成场地巡检任务，其通用化的安装接口可大幅缩短不同用途机器人的开发周期，结构件多采用标准板材切割成型，加工难度低，装配流程简单，不需要复杂的专用工装即可完成整机组装。

　　设计过程中对动力单元的安装位置做了反复调校，保证四个轮组的接地压力均匀，避免出现个别轮组悬空导致的行走跑偏问题，同时在动力单元与框架的连接位置设置有间隙调节结构，可根据轮组的磨损情况调整安装位置，补偿轮径磨损带来的传动间隙，保证长时间运行后的行走精度。框架表面做了硬质氧化处理，提升整体耐磨与抗腐蚀性能，可适应不同场地的使用环境，不管是室内的硬质铺装场地，还是室外的平整硬化场地，都能保持稳定的行走性能。整套结构没有冗余的设计部件，每一处结构都对应明确的功能需求，镂空设计在保证结构强度的前提下将自重控制到最低，让更多的载荷配额可以分配给上层作业设备与电池组件，提升整机的续航能力与作业性能。
