竞赛用轮式移动机器人底盘传动结构

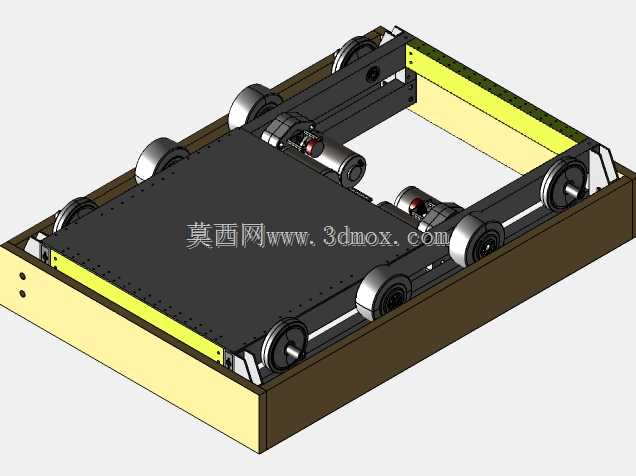

　　这套轮式移动底盘结构，核心服务于竞技类移动机器人的快速机动需求，整体采用框架式承载布局，将动力输出、轮系安装、承载平台整合在同一矩形基体上，没有冗余的外置结构件，所有传动部件都内嵌在框架侧边的空腔内，既能够降低运行过程中异物剐蹭传动链路的概率，也能有效压缩整机的横向占用空间，适配竞技赛场狭窄通道、障碍穿越的场景要求。从实际使用场景来看，这类底盘主要承担赛场内的快速机动、载荷承载功能，上方的平整安装面可以根据任务需求加装机械臂、物料拾取机构、传感检测模块等功能组件，侧边的黄色防护边条采用高摩擦耐冲击材质，在发生侧向碰撞时能够吸收部分冲击能量，避免内部框架、传动轮系直接受撞击变形，同时也能在贴边行驶时降低与赛道围挡的摩擦阻力，

　　减少动力损耗。设计思路上没有采用复杂的悬挂结构，而是将驱动轮、从动轮的安装座直接固定在框架的侧梁上，轮系的安装基准面与框架主平面保持严格的平行度公差，所有驱动轮的轴线共面误差控制在很小的范围内，避免运行过程中出现轮体偏磨、走偏的问题；动力单元采用侧置布局，电机输出端通过直连传动结构将扭矩传递到对应驱动轮，省去了过长的传动链路，减少了传动环节的功率损耗，也降低了后期维护时的拆装难度，只需要拆开侧梁的防护盖板就能完成动力部件的检修更换。轮系配置上采用多轮接触地面的布局，除了两端的驱动轮外，沿侧梁长度方向布置了多组辅助支撑轮，所有轮体的外圆都突出框架下平面一定距离，保证底盘放置在平整地面时所有轮体都能均匀接触承载面，

　　不会出现单点悬空导致的运行晃动问题；轮体材质选用高耐磨的聚氨酯材质，既有足够的抓地力避免急加速、急转向时打滑，也能在硬质赛场地面上长时间运行不会出现过度磨损。安装边界方面，整体框架采用矩形钢管拼接焊接而成，主承载面的安装孔位按照标准间距预留，上方加装功能组件时不需要额外打孔攻丝，直接利用预留孔位就能完成组件固定；框架的内部空腔除了布置传动部件外，还预留了控制电路、电池模块的安装空间，所有电气部件都可以内嵌安装在框架内部，不会突出到整机轮廓之外，避免运行过程中被障碍物刮扯线路。从传动系统的匹配来看，每个驱动轮对应独立的动力输出单元，可以通过差速控制实现整机的原地转向、小半径转弯动作，适配竞技赛场需要频繁变向、灵活调整行进路线的需求；

　　传动部件的连接位置都设置了定位销孔，装配时不需要反复调整间隙，按照定位基准装配就能保证齿轮、传动轮的啮合精度，减少运行过程中的传动异响和磨损。底盘的下平面距离地面的高度经过反复校核，既能够保证越过赛场常见的小型障碍、接缝台阶时不会出现底盘剐蹭地面的问题，也不会因为离地高度过高导致整机重心上移，在高速转向、急停时出现侧翻风险；侧边的轮系安装座都采用可微调的结构，装配时可以根据实际轮体的尺寸误差微调安装位置，保证所有轮体的接地压力一致，避免个别轮体受力过大提前失效。实际测试场景下，这套底盘在平整硬质地面上的运行平稳性较好，因为传动链路短、整体刚性足，急加速时不会出现框架形变导致的传动卡顿，长时间连续运行时传动部件的温升控制在合理范围内，不会因为过热导致传动效率下降；框架的边角位置都做了倒角处理，没有尖锐的外凸结构，既能够减少碰撞时对其他赛场设备的损伤，也能避免装配、维护过程中划伤操作人员。
