多铆钉板材铆接装配仿真设计

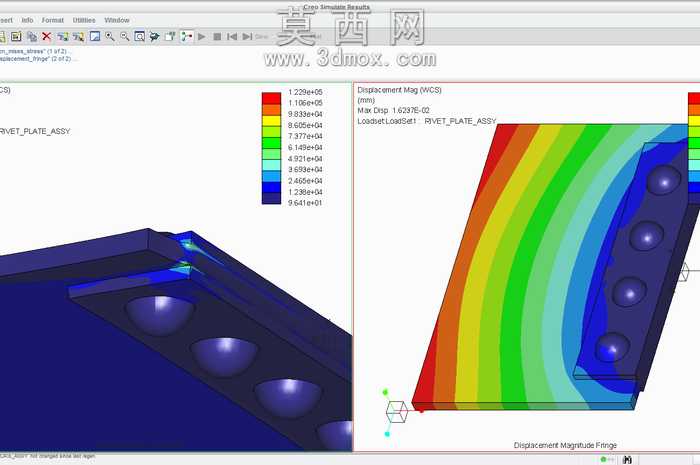

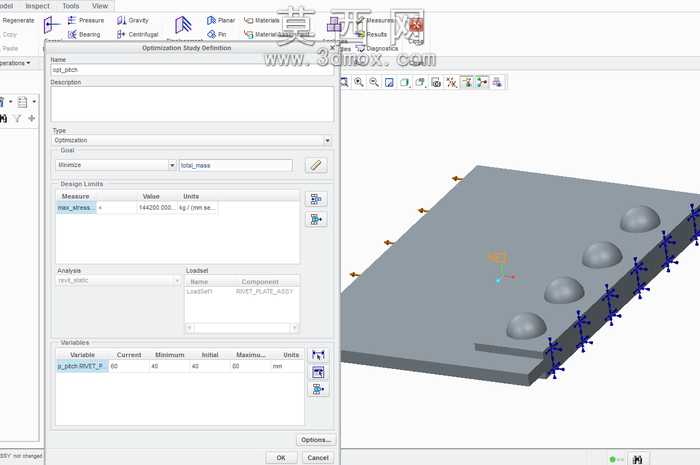

本作品围绕板材多铆钉铆接工艺场景开展三维建模与仿真设计，首先在三维建模环境中完成基础板材的参数化构建，依据铆接工艺的实际应用需求设定板材的厚度、长宽尺寸，对板材边缘的装夹定位区域做了细节还原，清晰呈现出铆接作业时的板材固定约束状态。针对铆钉构件，建模过程严格遵循通用铆钉的外形尺寸规范，精准还原铆钉的半圆头部、杆部的几何特征，按照等间距排布的工艺要求完成五颗铆钉在板材预设安装位的布局，每颗铆钉的安装位置都经过尺寸校验，确保与实际铆接作业的孔位排布逻辑一致。在仿真模块的搭建中，设计人员完成了分析环境的参数配置，对板材施加符合实际装夹逻辑的固定约束，在铆钉与板材的接触区域设置了贴合实际工况的接触属性，可模拟铆接过程中铆钉受力变形、与板材孔壁挤压贴合的完整力学过程，能够直观呈现铆接完成后铆钉头部与板材表面的贴合状态、杆部与板材孔位的填充效果。材质配置环节，为板材赋予了常用结构钢的基础材质属性，为铆钉设置了适配铆接工艺的金属材质参数，通过材质参数的区分清晰呈现不同构件的属性差异，渲染效果上突出金属构件的质感，让铆接结构的装配关系、构件形态都能清晰展示。整个设计从实际铆接工艺的应用需求出发，既还原了铆接结构的几何形态，又通过仿真配置还原了铆接作业的力学过程，可用于铆接工艺的结构展示、作业流程演示，也能为相关连接件的结构设计、工艺验证提供直观的三维参考，帮助设计人员快速理解多铆钉铆接的结构特点与装配逻辑，规避铆接排布设计中容易出现的孔位偏差、间距不合理等问题。
