商用车载重钢制轮毂三维结构设计

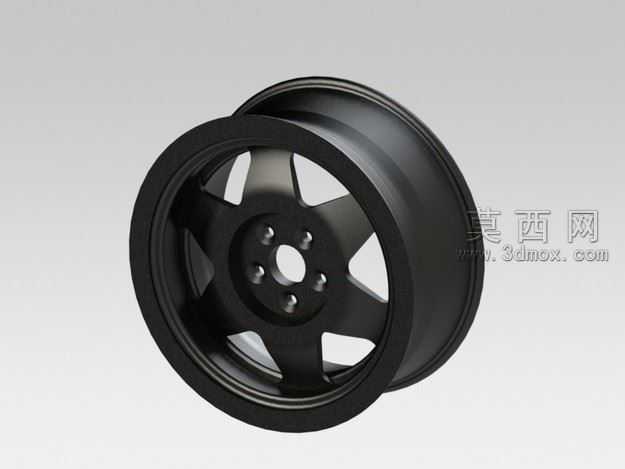

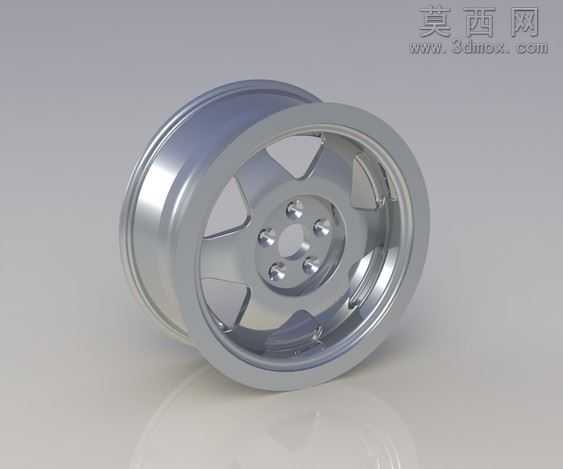

本作品为面向载重货运车辆的钢制车轮轮毂三维建模成果，建模过程依托三维参数化设计软件完成，整体采用1:1还原真实商用车车轮的尺寸比例进行搭建，严格遵循载重车轮的行业设计规范，确保各部位结构尺寸符合实际生产装配的公差要求。建模阶段首先完成轮辋主体的回转特征构建，通过旋转凸台指令生成轮辋的基础环形基体，精准还原轮辋与轮胎配合的胎圈座、轮缘、槽底等核心曲面结构，保证曲面过渡平滑无棱角，避免后续应力集中问题。轮辐部分采用多辐条镂空式结构设计，通过草图绘制单根辐条的轮廓形态后，使用拉伸凸台结合圆周阵列指令完成整圈辐条的排布，辐条与轮辋、中心安装盘的衔接位置均做了圆角过渡处理，模拟真实锻造/冲压工艺的圆角特征，还原钢制轮毂的工艺特性。中心安装区域精准设计了螺栓孔的分布结构，按照载重车轮的螺栓排布规范，均匀布置中心定位孔与周边紧固螺栓孔，孔位边缘做了倒角处理，还原实际装配的导向结构。材质渲染阶段，为模型赋予哑光深灰铸铁材质，调整材质的粗糙度、金属度参数，还原钢制轮毂经表面处理后的哑光金属质感，光影渲染下清晰呈现各结构面的转折关系，直观展现轮毂的厚重感与结构强度。设计过程中充分考虑载重车轮的受力特性，辐条采用宽幅厚壁结构，轮辋部分做了加厚处理，匹配货运卡车高负载的使用需求，整体结构无冗余设计，在保证结构强度的前提下通过镂空辐条实现合理减重，兼顾承重性能与轻量化需求。模型各部件为一体化建模结构，无多余碎面、破面问题，特征树逻辑清晰，可直接用于结构受力仿真、装配干涉检查、工艺方案推演等场景，也可作为商用车整车装配的配套零部件模型使用，完整还原了载重卡车钢制车轮的全部结构细节。
