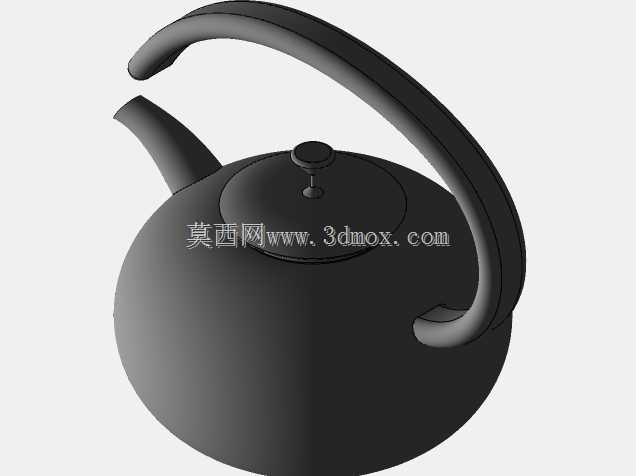

CA6140机床配套提梁式球形烧水壶结构

　　这款提梁式球形水壶的三维结构设计，最初是为CA6140普通车床加工实训场景配套开发的，在机械加工教学实训车间里，实训人员长时间操作机床进行金属切削作业，需要就近取用温热水补充水分，这款水壶的结构尺寸完全适配车间工位旁的置物台摆放边界，不会占用过多操作空间，同时球形壶身的大容积设计能够满足单工位班组半天的饮水取用需求，减少频繁往返饮水点的时间损耗。从结构功能设计来看，壶身采用正球形回转体构型，一方面是因为回转体结构在钣金成型或者铸造成型过程中工艺性更好，壁厚均匀性更容易控制，生产过程中废品率更低，另一方面球形结构的抗磕碰性能更好，车间环境内工件、工具搬运过程中难免发生剐蹭碰撞，球形曲面能够将碰撞冲击力均匀分散，

　　避免局部应力集中导致的壶身凹陷开裂，同时球形内壁没有清洁死角，长期使用后水垢清理难度远低于方形或者异形壶身结构。提梁采用大弧度弯管构型，提梁的安装支点设置在壶身重心水平线以上的位置，满水状态下提起时壶身能够自动保持竖直状态，不会出现壶嘴溢水的问题，提梁的握持段做了加宽的圆弧过渡，即使装满整壶水，握持受力面积更大，手部承压更小，长时间提携也不会出现明显的勒手感，同时提梁的转动间隙经过合理设计，倾倒出水时提梁可以自然贴合手背，不需要额外用力扶持就能稳定控制倾倒角度。壶嘴采用细长渐扩式流道设计，流道内壁做了顺滑过渡处理，出水时水流集中不发散，断水时不会出现流涎滴水的问题，能够精准控制出水量，适配车间内不同口径的水杯接水需求，

　　避免热水溅出造成烫伤。壶盖采用嵌入式密封结构，盖沿与壶口的配合间隙控制在0.2mm以内，既能够保证开合顺畅，又能够在倾倒时避免壶盖脱落滑落，壶盖顶部的提钮做了防滑纹理处理，即使手上沾有机床切削液或者润滑油，也能够轻松开合壶盖，不会出现打滑的问题。从安装摆放的边界尺寸来看，这款水壶整体最大外轮廓直径控制在180mm，含提梁的总高度为220mm，壶嘴伸出长度为60mm，摆放时只需要占用直径200mm的圆形台面空间，完全适配CA6140车床旁的标准工位置物台尺寸，不会和机床操作手柄、刀架转盘等运动部件发生干涉，摆放位置距离操作位的距离控制在手臂可及范围内，操作人员不需要起身就能够完成取水操作，不会打断正常的加工操作节奏。在结构细节设计上，

　　壶身底部做了3mm高度的平底凸台，既能够保证摆放时的稳定性，避免壶身圆弧面直接接触台面出现打滑，又能够在壶底残留少量积水时，让积水顺着凸台边缘流走，不会长期浸泡壶底造成锈蚀，延长水壶的使用寿命。壶身与提梁的连接轴采用隐藏式结构，连接部位没有突出的棱角，避免在车间内走动时勾挂工作服或者擦机布，消除不必要的安全隐患。整个结构的壁厚设计充分考虑了不同加工工艺的适配性，如果采用不锈钢钣金冲压成型，壶身壁厚设置为0.8mm就能够满足强度要求，如果采用铸铝或者铸铁材质成型，壁厚设置为2mm即可，不同工艺下的结构修改量极小，能够快速适配不同的生产加工条件。
