英制惠氏螺纹螺栓螺母旋合装配结构

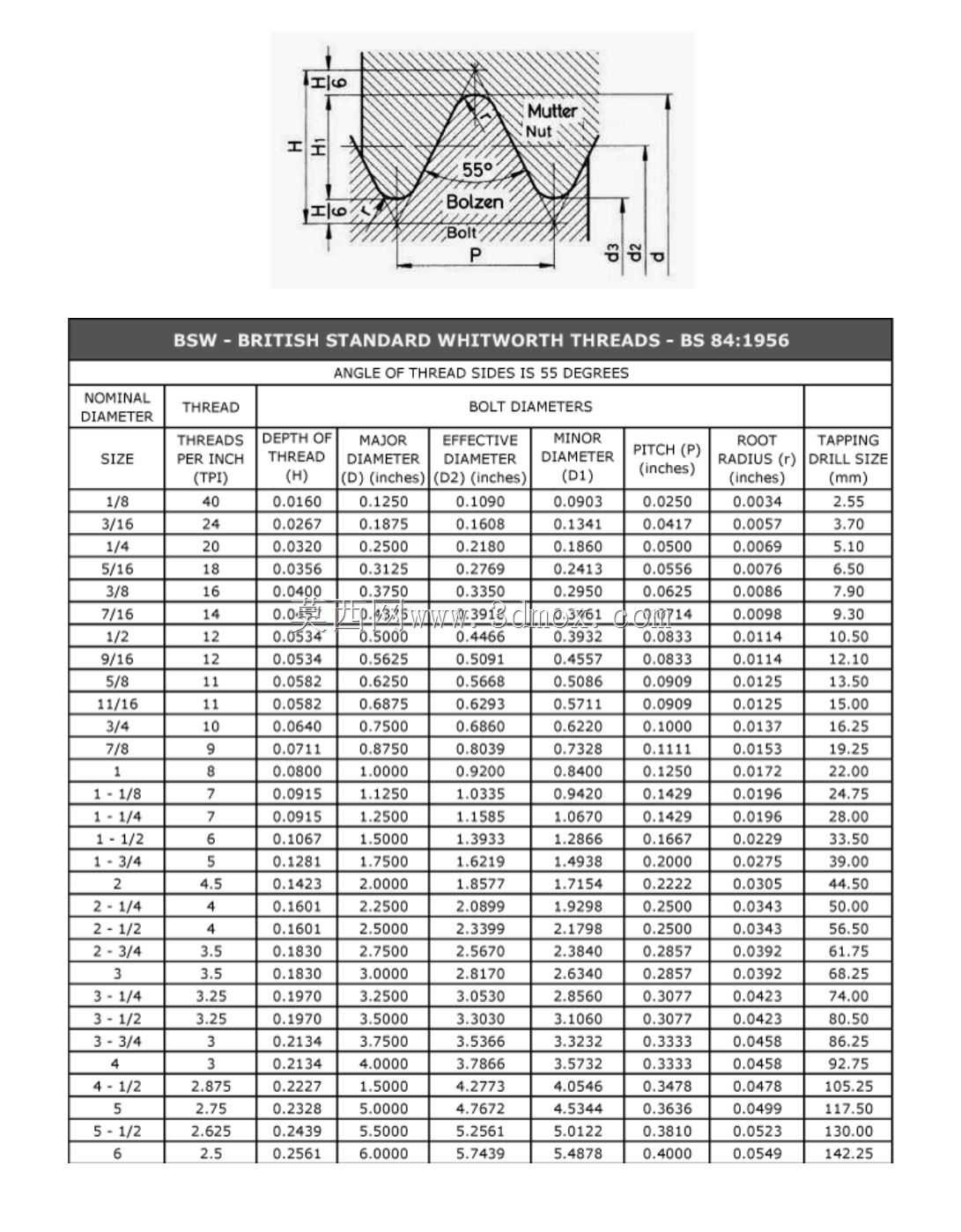

　　这套三维结构还原了惠氏英制螺纹副的完整旋合过程，可直接用于机械设计教学场景下的螺纹传动演示，也能作为紧固件选型阶段的装配干涉校验参考。实际工程应用里，惠氏螺纹多出现于老式进口设备维修、英标管路连接、传统机床部件紧固场景，这类螺纹的牙型角为55度，和公制60度牙型的螺纹不能互换，建模时需要严格匹配牙距、牙高、牙型角的参数偏差，否则会出现旋合卡滞、滑牙的问题。

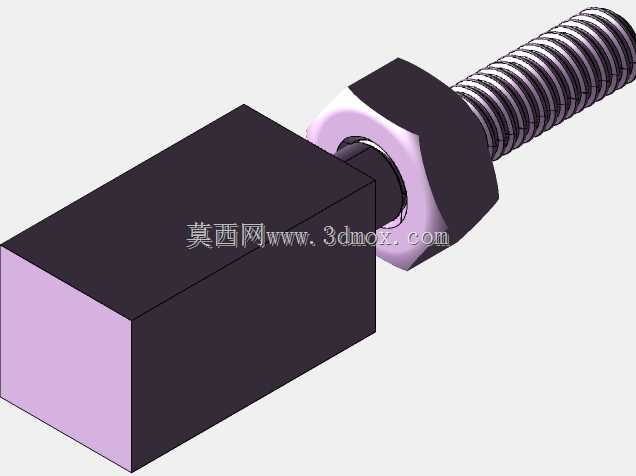

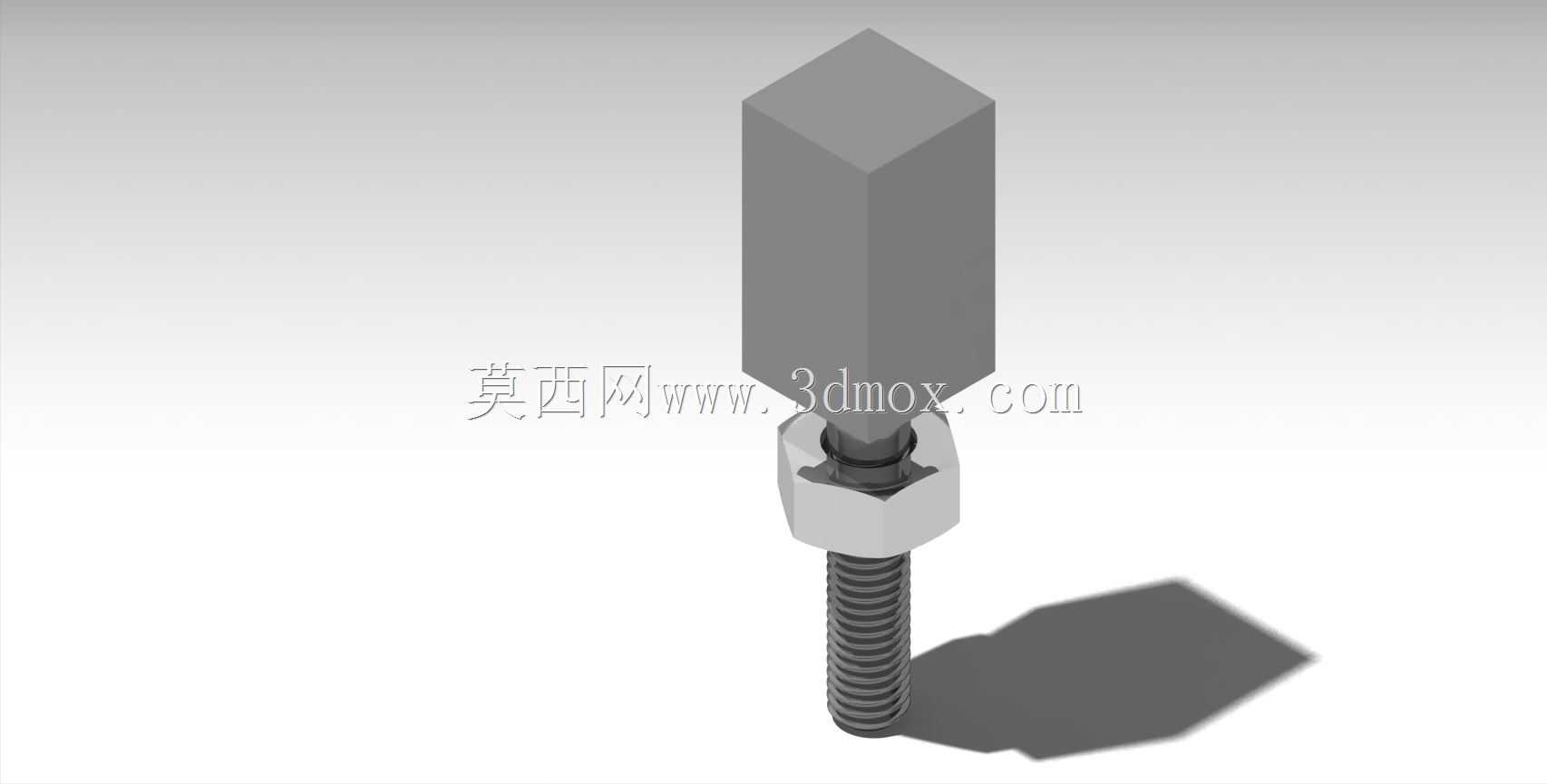

　　从结构功能来看，这套模型完整呈现了螺栓从初始对正到逐步拧入螺母的全行程状态，螺栓头部采用外六角结构，适配常规开口扳手、套筒扳手的夹持尺寸，螺母为标准六角厚螺母，螺纹段的有效旋合长度满足常规静载连接的强度要求，不会出现螺纹啮合齿数不足导致的脱扣风险。建模过程中特意还原了螺纹起始端的倒角导向结构，这部分结构是实际装配时的关键引导特征，没有倒角的螺纹端在对正拧入时很容易刮伤螺母内螺纹的首牙，造成后续装配扭矩异常。

　　设计思路上，这套模型没有采用简化的装饰螺纹线表现形式，而是还原了真实的螺纹牙型实体，能够直观展示内外螺纹旋合时的牙面接触状态，可用于验证螺纹配合的间隙是否合理——惠氏螺纹作为英寸制螺纹的早期标准，其配合公差分为不同等级，建模时预留的侧向间隙需要匹配对应公差等级，过大会导致连接松动，过小则会造成拧入阻力过大，甚至出现螺纹咬死的情况。

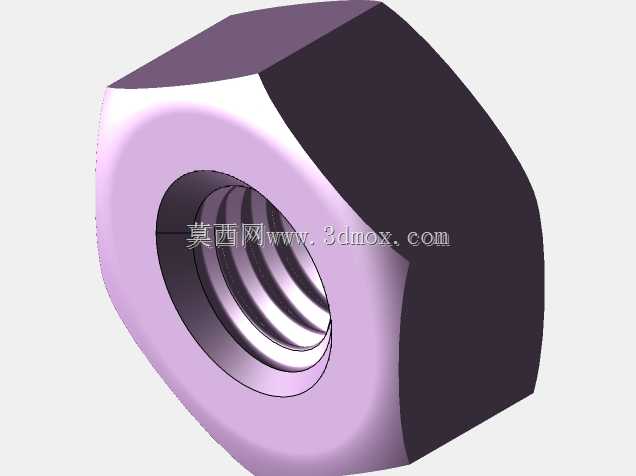

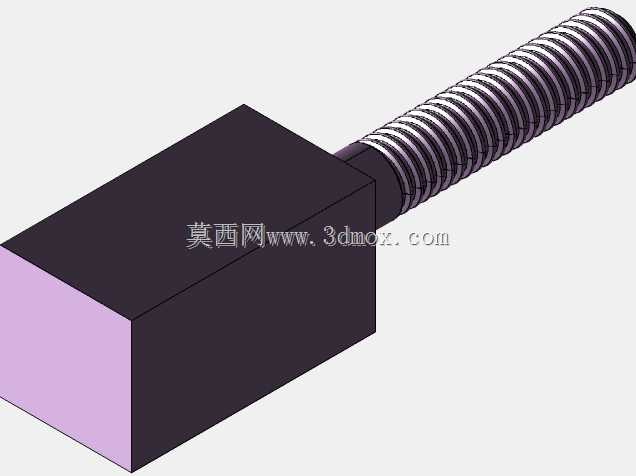

　　从安装边界来看，螺栓头部的六角对边尺寸、螺母的六角对边尺寸都符合惠氏紧固件的标准尺寸要求，装配时扳手的活动空间需要预留至少1.5倍对边宽度的操作空间，避免出现扳手无法卡入的问题；螺栓光杆段与螺纹段的过渡位置做了退刀槽结构，这部分结构是实际螺纹加工时的必要工艺结构，没有退刀槽的螺栓在车削螺纹时会在尾部出现不完整牙，拧入螺母时会在行程末端出现卡滞。

　　在设备装配的实际场景中，这类螺纹副的旋合过程模拟还能用于装配工艺的编制，比如确定初始拧入的对正角度、计算拧入行程对应的旋转圈数，给自动化拧紧设备的参数设置提供参考；同时也能给维修人员做螺纹装配的实操演示，避免暴力拧入导致的螺纹损坏，尤其是在进口老旧设备的维修场景中，惠氏螺纹的配件采购难度较高，装配过程中保护螺纹牙型是维修作业的关键要点。模型中还呈现了螺栓拧入到位后的端面贴合状态，螺母拧紧后与被连接件表面的贴合面为完整平面，不会出现偏斜导致的局部应力集中，这也是螺纹连接可靠性的重要保障，如果贴合面存在倾斜，会导致螺栓承受额外的弯曲应力，大幅降低连接的疲劳寿命。
