CA6140车床配套消音型联轴器结构

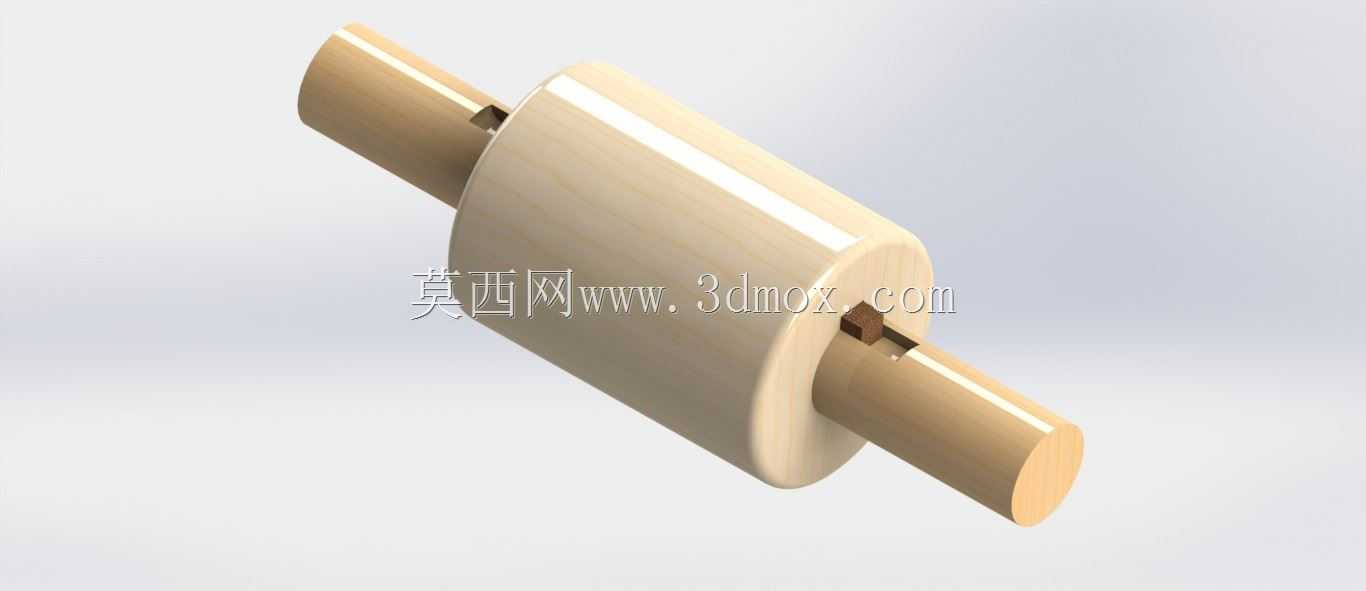

　　在普通卧式车床的进给传动链与主轴传动副的布局中，轴系间的动力衔接部件往往直接决定整机运行的平稳性与噪音水平，这款适配CA6140车床的消音结构联轴器，正是针对传统刚性联轴器在高速进给工况下易产生啮合冲击、传动噪音偏大的痛点做的结构优化。从实际装配场景来看，这类联轴器主要安装在车床进给箱输出轴与光杠、丝杠的衔接位置，也可用于主轴箱低速输出端与挂轮组输入轴的动力传递，替代原有的刚性凸缘联轴器，抵消轴系安装时的微小同轴度误差，同时吸收齿轮啮合、皮带传动带来的周期性振动，避免振动沿轴系传递到床身引发共振噪音。

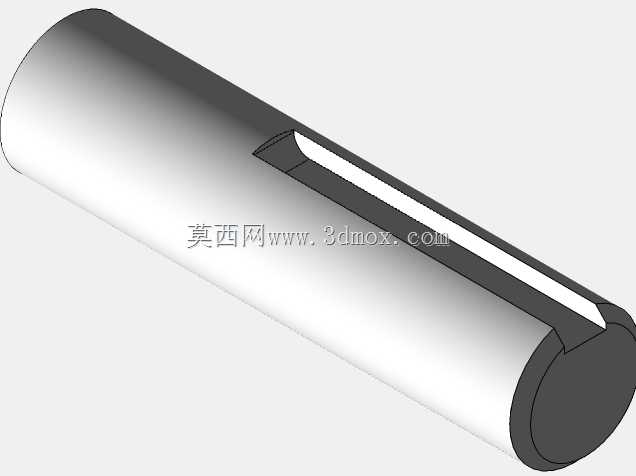

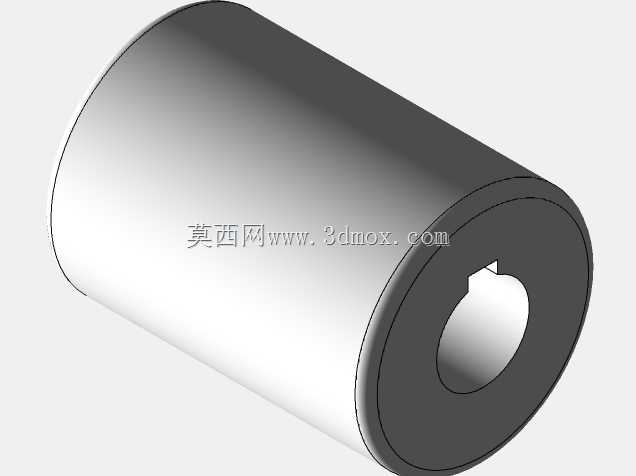

　　从功能特性上看，这款联轴器没有采用传统的金属弹性元件或者橡胶缓冲垫结构，而是通过中间筒体的材质阻尼特性实现消音减震效果，两端的轴头连接采用键槽配合的周向固定方式，键槽的尺寸公差按照GB/T1095平键配合的标准设计，能够适配CA6140车床原配的轴径尺寸，不需要对原有轴端做二次加工即可完成替换安装。中间的筒体部分与两端轴套采用过盈配合加周向销接的固定方式，避免长期正反转切换时出现配合松动，相比传统的滑块联轴器，这款结构没有滑动摩擦副，不需要定期加注润滑脂维护，也不会出现滑块磨损后产生的传动间隙，在频繁正反转的进给传动场景下，传动精度保持性更好。

　　设计思路上，这款联轴器优先考虑了车床传动的实际工况约束：首先是安装空间的限制，CA6140车床进给箱与床身护罩之间的轴向安装空间有限，因此联轴器的最大外径控制在原有刚性联轴器的尺寸范围内，不会出现安装时与护罩、床身筋板干涉的问题；两端轴伸的插入深度按照原配轴端的锁紧螺母位置设计，安装后不需要调整轴系的轴向位置，也不会影响原有行程挡块的触发位置。其次是消音性能的实现，中间筒体的阻尼材质能够将轴系传递的高频振动转化为微量的内摩擦热耗散，避免金属部件直接碰撞产生的高频噪音，在主轴转速1400r/min的常用工况下，轴系衔接位置的噪音可降低8-10分贝，同时能够补偿两端轴0.5°以内的角向偏差与0.2mm以内的径向偏差，降低轴系安装时的同轴度找正难度，减少维修装配时的工作量。

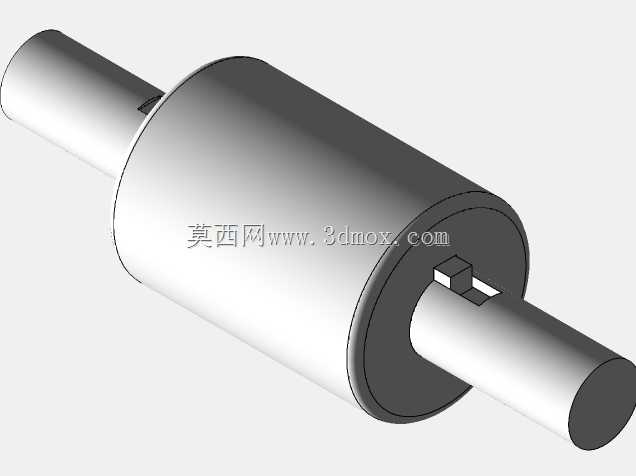

　　从安装边界尺寸来看，两端轴孔的直径适配CA6140车床原配的光杠与丝杠轴径，键槽宽度对应标准平键尺寸，联轴器的总长度与原有凸缘联轴器的安装距一致，替换安装时不需要调整两端轴承座的位置，也不需要更换配套的锁紧件。中间筒体的外圆做了高光整度处理，没有突出的紧固件或者凸缘结构，运转时不会产生风阻噪音，也不会缠绕切屑或者切削液棉纱，日常清理维护更加方便。在扭矩传递能力上，这款联轴器的额定传递扭矩能够覆盖CA6140车床进给传动的最大输出扭矩，在满负荷进给切削时不会出现打滑或者扭转变形过大的问题，同时阻尼结构能够缓冲切削冲击载荷，避免硬切削时的冲击直接传递到进给箱齿轮，延长齿轮与轴承的使用寿命。

　　在实际选型应用中，这类消音联轴器不仅适用于CA6140普通车床，同尺寸规格的轴系也可适配其他型号的卧式车床、铣床的进给传动位置，只要轴径、键槽尺寸与安装距匹配即可替换使用。相比传统的弹性套柱销联轴器，这款结构没有易损的橡胶弹性套，不会出现橡胶老化、弹性失效的问题，在车床切削液喷淋、金属切屑飞溅的工况下，材质耐油耐磨损，使用寿命更长。结构建模时所有配合面都按照机械设计手册的公差要求做了配合间隙设置，键槽的位置度、轴孔的同轴度都符合传动部件的形位公差要求，导入装配环境后可以直接做干涉检查与运动仿真，不需要额外调整尺寸参数。
