Amarok轻量化连接夹具三维结构设计

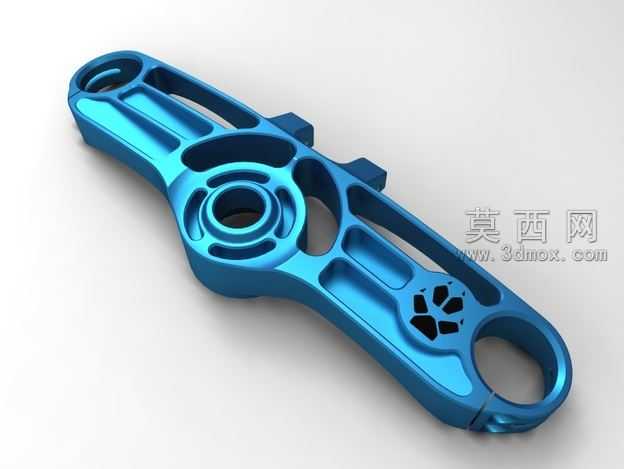

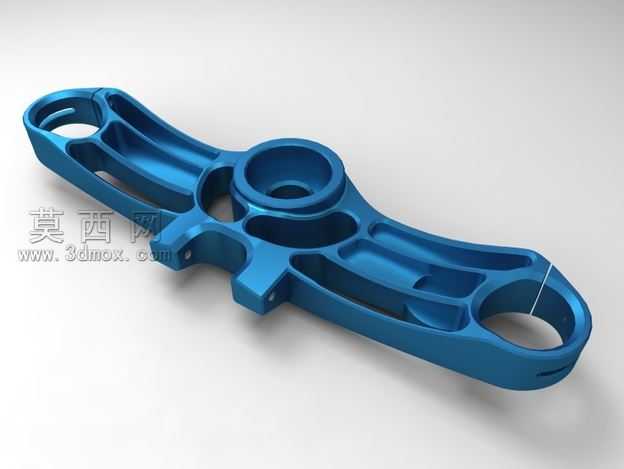

该作品为一款适配Amarok相关设备的连接夹具三维设计，整体采用长条形对称式主体布局，建模阶段以参数化特征构建为核心逻辑，首先通过草图绘制勾勒出主体的外轮廓基准，精准定位两端的铰接安装孔位，其中一端为大尺寸轴承配合孔位，另一端为小规格销轴连接孔，确保安装对接的尺寸精度。建模过程中针对主体结构做了系统化的轻量化处理，在保证结构刚性的前提下，于非受力区域设计了多处异形镂空槽，既削减了零件整体重量，最终成品重量控制在780gr，也通过镂空边界的加强筋结构提升了局部抗形变能力，避免应力集中问题。中间区域的核心安装位采用环形多层加强结构，围绕中心轴承孔设计了环状凸起与放射状加强筋，提升孔位的抗挤压、抗磨损性能，适配高频次的装夹转动工况。零件侧面设计有两处对称的定位凸台，用于装配过程中的快速对位，降低安装调试的难度。渲染阶段采用金属阳极氧化蓝色材质，模拟铝合金硬质氧化后的表面质感，调整材质的粗糙度与反射参数，还原金属零件表面细腻的磨砂金属光泽，同时通过光影渲染突出零件的棱边倒角与曲面过渡细节，清晰展现各部分结构的衔接关系。设计思路上围绕工装夹具的实际使用需求，平衡结构强度与自重控制，所有孔位、凸台、镂空结构均经过受力合理性校验，避免冗余结构带来的材料浪费与自重增加，整体结构流畅无突兀棱角，各过渡区域均做了圆角处理，既降低加工过程中的应力开裂风险，也提升零件的外观完成度。模型完整还原了零件的所有细节特征，包括端部的开槽结构、侧面的镂空花型减重区、各安装面的厚度变化，能够直接用于后续的工程出图、加工仿真或者装配模拟，适配机械装夹场景下的实际使用需求，结构设计兼顾实用性与工艺性，符合五金工装零件的设计规范。
