经典自动步枪结构三维数模设计

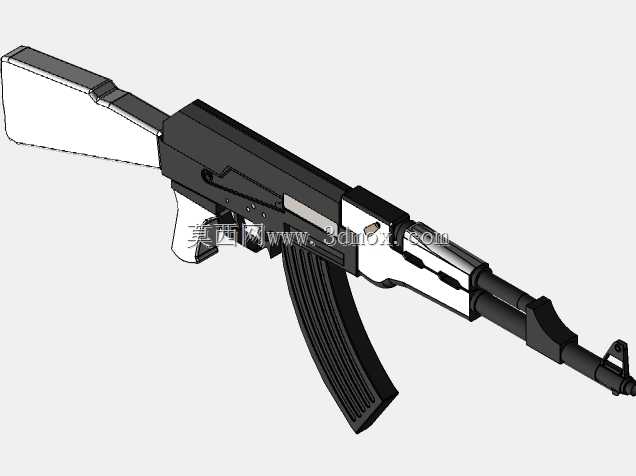

　　从结构设计的角度拆解这套自动武器数模，首先要明确其核心应用场景覆盖轻武器结构教学、战术模拟道具开发、影视道具三维预演、机械原理演示教具等多个领域，不同于实装武器的生产级图纸，这套数模更侧重结构逻辑的还原，能帮助结构从业者理解导气式自动武器的核心运作逻辑。先看整体的功能特性，整套结构完整还原了长行程活塞导气的核心布局，枪机框与活塞连杆为一体化设计，这种设计的核心优势是自动机动作可靠性强，在复杂环境下的故障容错率高，对应到数模的结构细节上，活塞腔与枪管导气孔的对接位置做了精准的同轴度约束，建模时严格按照导气孔距枪管尾端的位置尺寸做定位，保证导气路径的气流走向符合实际运作逻辑，不会出现结构干涉导致的动作模拟失效。外形尺寸方面，

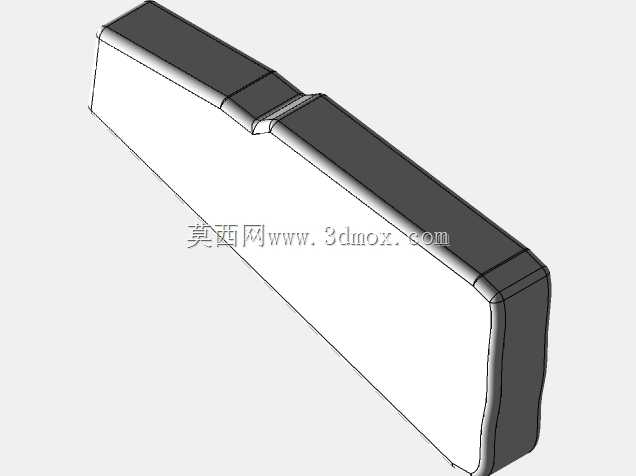

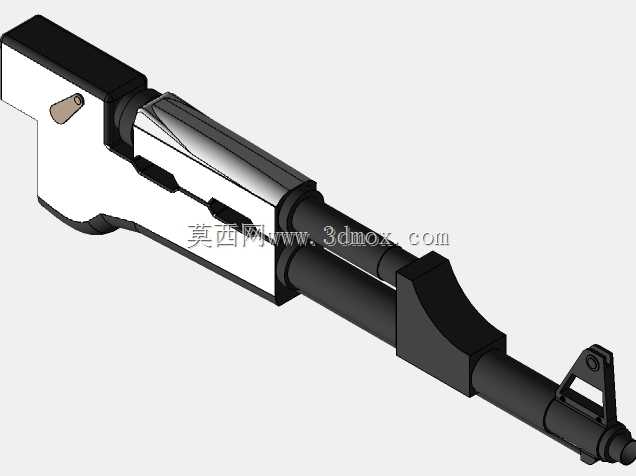

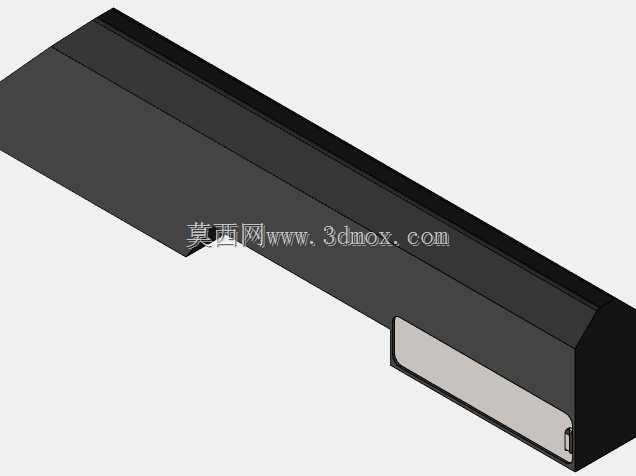

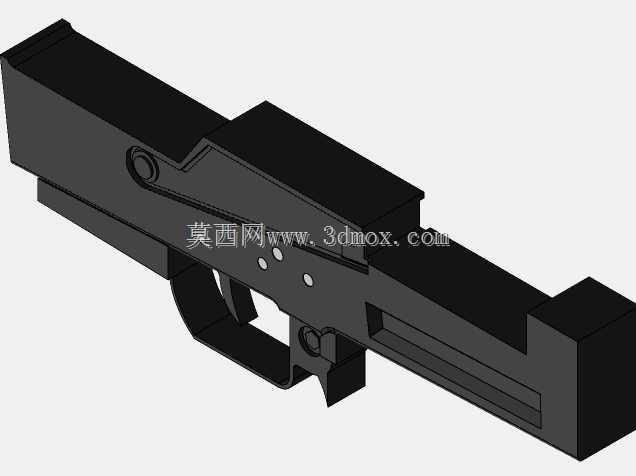

　　整枪长度控制在870mm左右的常规尺寸区间，枪管长度取415mm的经典规格，安装边界上，护木位置的外径、枪托与机匣的对接卡槽尺寸、弹匣插口的卡位尺寸都做了标准化约束，不管是后续做战术附件的扩展建模，还是做3D打印的实体教具制作，都能直接基于现有数模做配合面的匹配，不需要重新调整核心安装位的尺寸公差。设计思路上，整套数模采用模块化拆分逻辑，机匣、枪机组件、活塞组件、复进簧组件、弹匣组件、枪托、护木、瞄准装置都做了独立的零件建模，装配约束采用同轴、面贴合、限位卡槽的标准机械配合方式，没有出现无约束的游离零件，每个活动部件都预留了合理的运动间隙，比如枪机框在机匣导轨内的往复行程预留了2mm的间隙余量，避免模拟自动循环动作时出现卡滞，

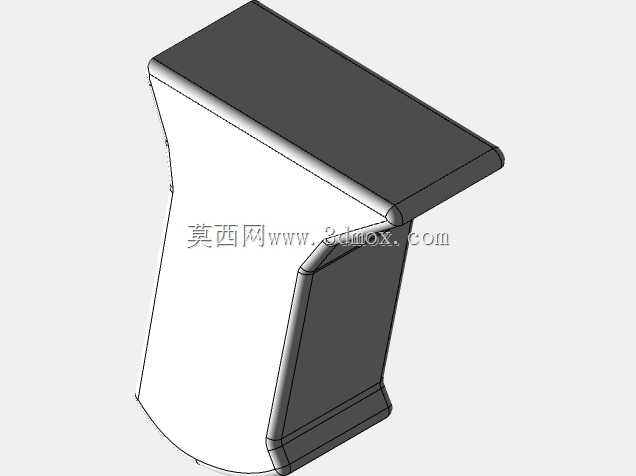

　　扳机组件的阻铁与击锤的配合面做了角度约束，扣压扳机时的转动角度符合实际的击发行程逻辑。从实际用途出发，这套数模可以直接用于机械原理课程中导气式自动机构的教学演示，通过拆解装配体就能直观展示火药燃气推动活塞、带动枪机框后坐、完成抽壳抛壳、复进推弹上膛的完整循环过程，不需要额外做结构简化；在影视道具的前期设计中，也可以基于这套数模做等比例的道具尺寸校核，避免实体道具制作时出现比例失调、部件错位的问题；针对战术模拟训练的仿真器材开发，数模的外部轮廓尺寸完全符合实装的握持边界，握把的弧度、护木的握持直径、枪托的抵肩长度都还原了人体工程学设计，后续做模拟训练器材的结构改良时，可以直接在现有数模基础上加装激光模拟发射模块、后坐力模拟组件，

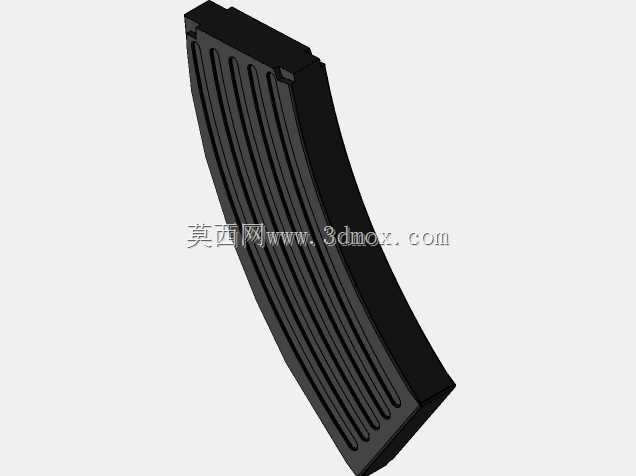

　　不需要重新测绘外部轮廓。细节结构上，弹匣的双排双进供弹结构做了完整还原，弹匣内部的托弹簧、托弹板都做了独立建模，抱弹口的尺寸约束符合7.62mm口径弹药的定位要求，不会出现供弹路径的结构干涉；表尺、准星的瞄准基线长度做了精准控制，前后瞄准具的高度差符合常规的弹道高设置，做瞄准模拟时的基线对齐逻辑完全合理；枪口装置的防滑纹路、机匣盖的卡位凸笋、快慢机的档位定位槽这些细节结构都没有省略，哪怕是不影响核心动作的外观细节，也做了符合工程逻辑的建模处理，没有出现面片缺失、结构穿模的问题。建模过程中对壁厚的控制也符合实际的加工逻辑，机匣的冲压件壁厚取1.5mm的常规板材厚度，枪托的木质结构部分壁厚均匀，没有出现壁厚突变导致的后续3D打印或注塑加工时的变形风险，所有棱角位置都做了合理的倒角处理，既符合实际产品的加工工艺要求，也避免了应力集中的结构缺陷。对于三维建模从业者来说，这套数模可以作为长行程导气式自动武器的结构参考模板，学习模块化装配的约束逻辑、活动部件的间隙预留方法、复杂曲面零件的建模思路，比如护木的防滑纹路、握把的曲面弧度，都是通过扫掠、放样等基础建模命令完成的，没有使用过度复杂的曲面命令，建模逻辑清晰，可编辑性强，后续做同类型武器的结构设计时，可以直接复用核心的自动机结构框架，只需要调整外部轮廓、尺寸参数就能快速完成新方案的建模，大幅提升设计效率。
