带十八叶片结构的流体输送离心泵

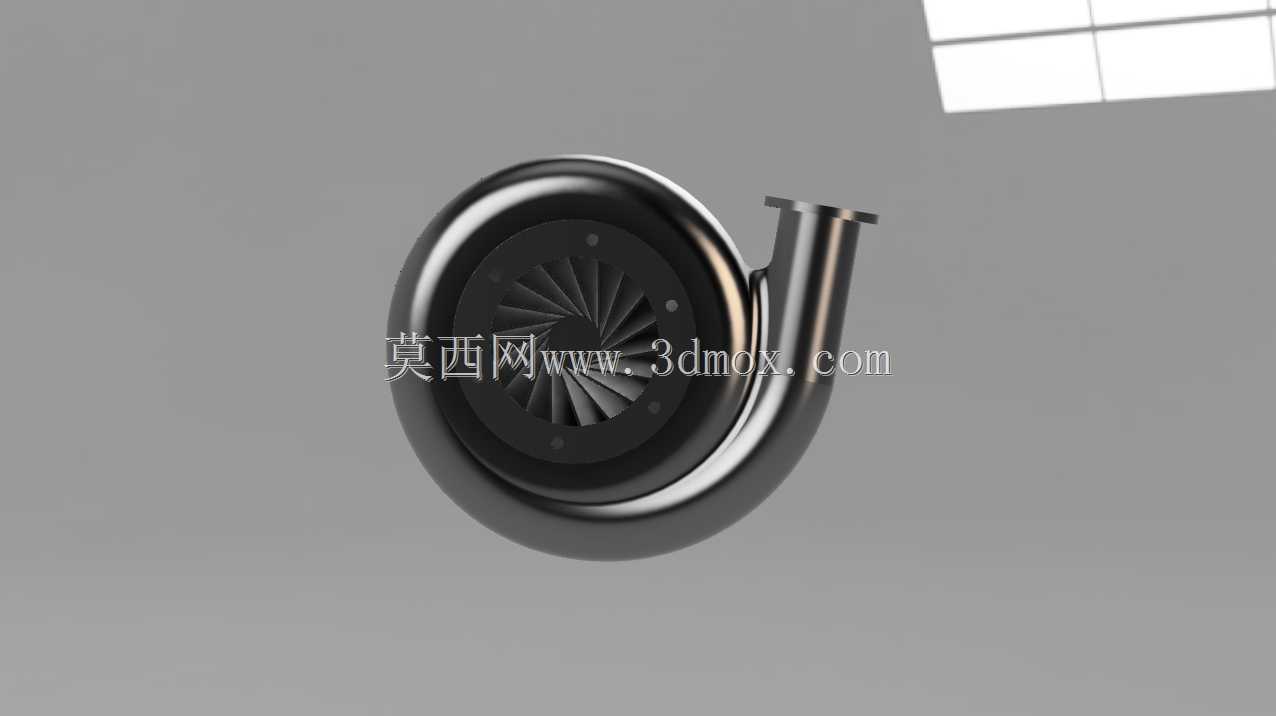

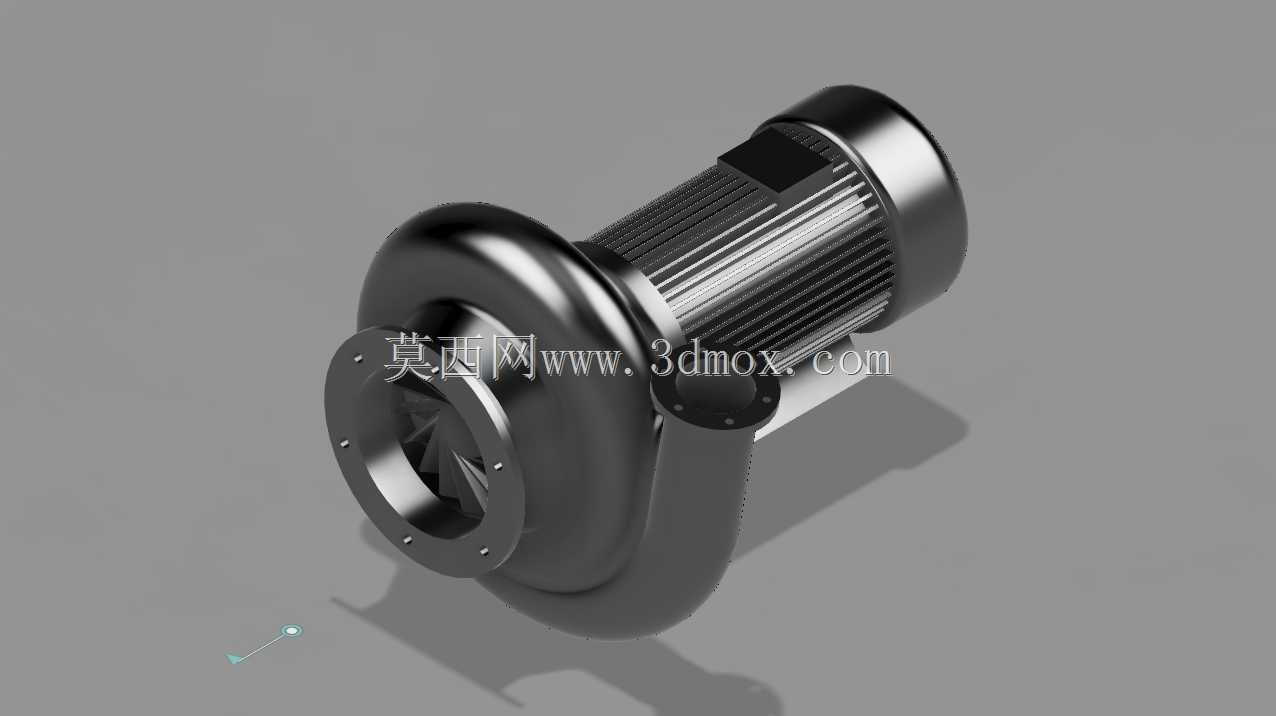

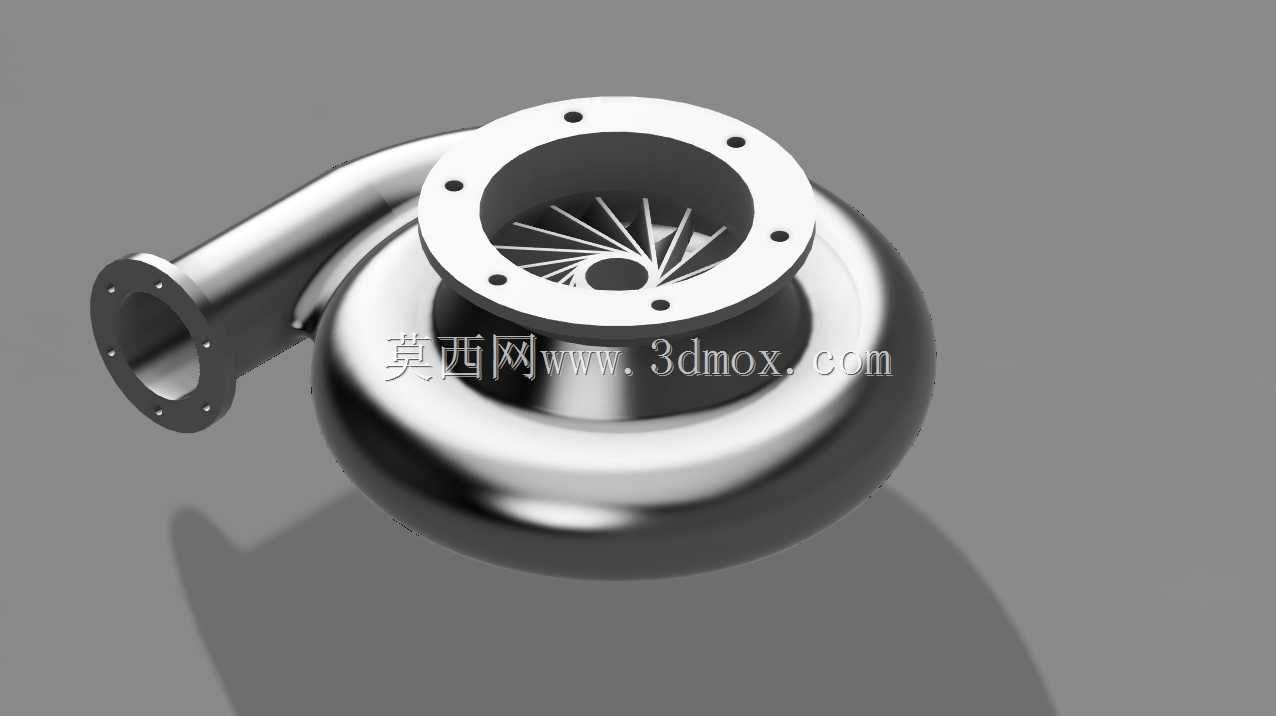

　　这款离心泵的三维结构完整还原了单级悬臂式离心泵的核心构造，涡壳采用等截面渐变流道设计，从叶轮出口沿圆周方向逐步扩径，能够将叶轮甩出的高速流体动能平稳转化为压力能，减少流道内的湍流损失，适配清水、低粘度工业流体的输送工况，常见于循环水系统、中小型给排水管网、工业冷却回路中作为动力核心部件。叶轮部分采用18片后弯式叶片设计，相比常规6-12片叶片的结构，更多的叶片数可以让流体在叶轮流道内的流动更趋近于理想流态，降低叶片间的涡流与脱流风险，在相同转速下能获得更平稳的压力输出，同时小流量工况下的运行稳定性更优，适合对压力脉动要求较高的精密设备冷却回路。泵体进出口均采用标准法兰连接结构，进口为轴向水平布置，出口为垂直向上布置，

　　安装时可直接匹配同压力等级的管路法兰，无需额外制作过渡接头，法兰端面上的螺栓孔均匀分布，密封面采用突面结构，适配常用的橡胶或聚四氟乙烯密封垫片，能满足常规中低压工况的密封要求。设计过程中优先考虑了拆装维护的便利性，泵体与泵盖的结合面采用止口定位，装配时无需反复调整同轴度，叶轮通过轴端螺母固定在泵轴上，拆卸时只需拆下泵盖即可直接取出叶轮，无需移动进出口管路，能大幅缩短现场维护的停机时间。从安装边界来看，泵体底部预留了标准安装脚的连接位置，可直接固定在混凝土基础或钢制机架上，进出口法兰的中心距、安装高度均符合行业通用的安装尺寸规范，替换同参数旧泵时无需改动现有管路布局，降低设备改造的施工成本。

　　流道设计阶段通过三维建模完成了全流道的曲面光顺处理，所有流道过渡位置均采用大圆角过渡，避免出现直角突变结构，减少流体在流道内的阻力损失，同时也能降低固体颗粒在流道内沉积的概率，适配含少量微小杂质的流体输送场景。叶轮与涡壳之间的密封间隙采用常规径向间隙设计，兼顾运行效率与加工难度，普通机加工精度即可满足装配要求，无需特殊的高精度加工设备，适合批量生产制造。泵体的壁厚设计充分考虑了承压需求，在涡壳的高压区域适当增加了壁厚，避免长期运行过程中出现应力变形，进出口法兰的颈部做了加厚处理，能承受管路安装时产生的附加应力，降低法兰根部开裂的风险。整体结构没有冗余的复杂构件，所有零部件均为离心泵行业常用的标准结构，加工工艺成熟，备品备件采购方便，适合作为通用型流体输送设备在各类工业场景中应用。
