泵体类带安装底座铸造壳体结构设计

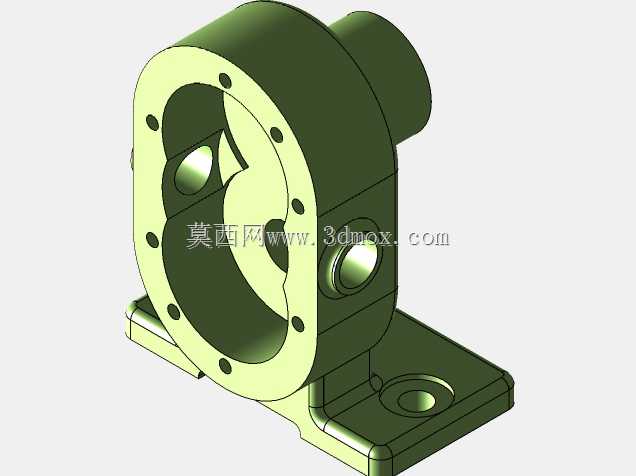

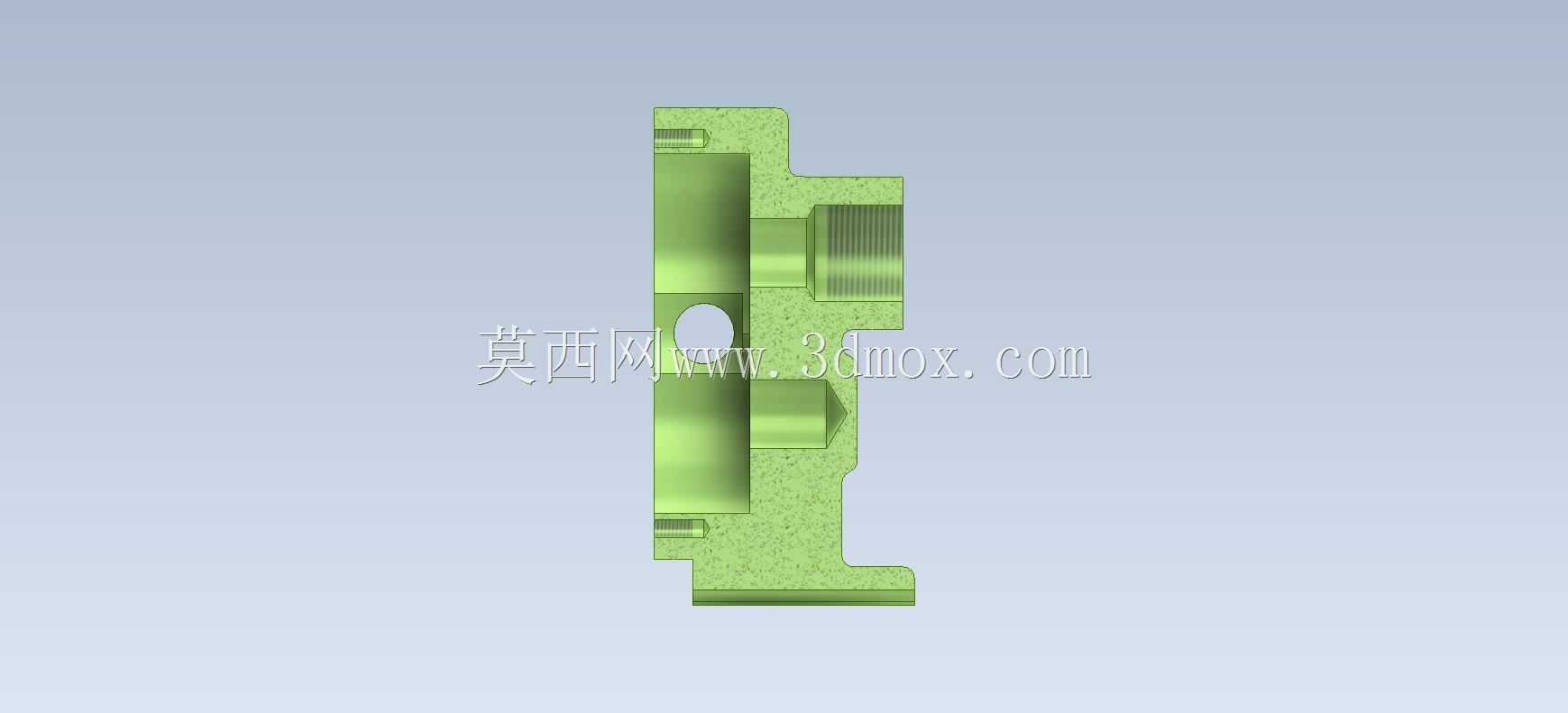

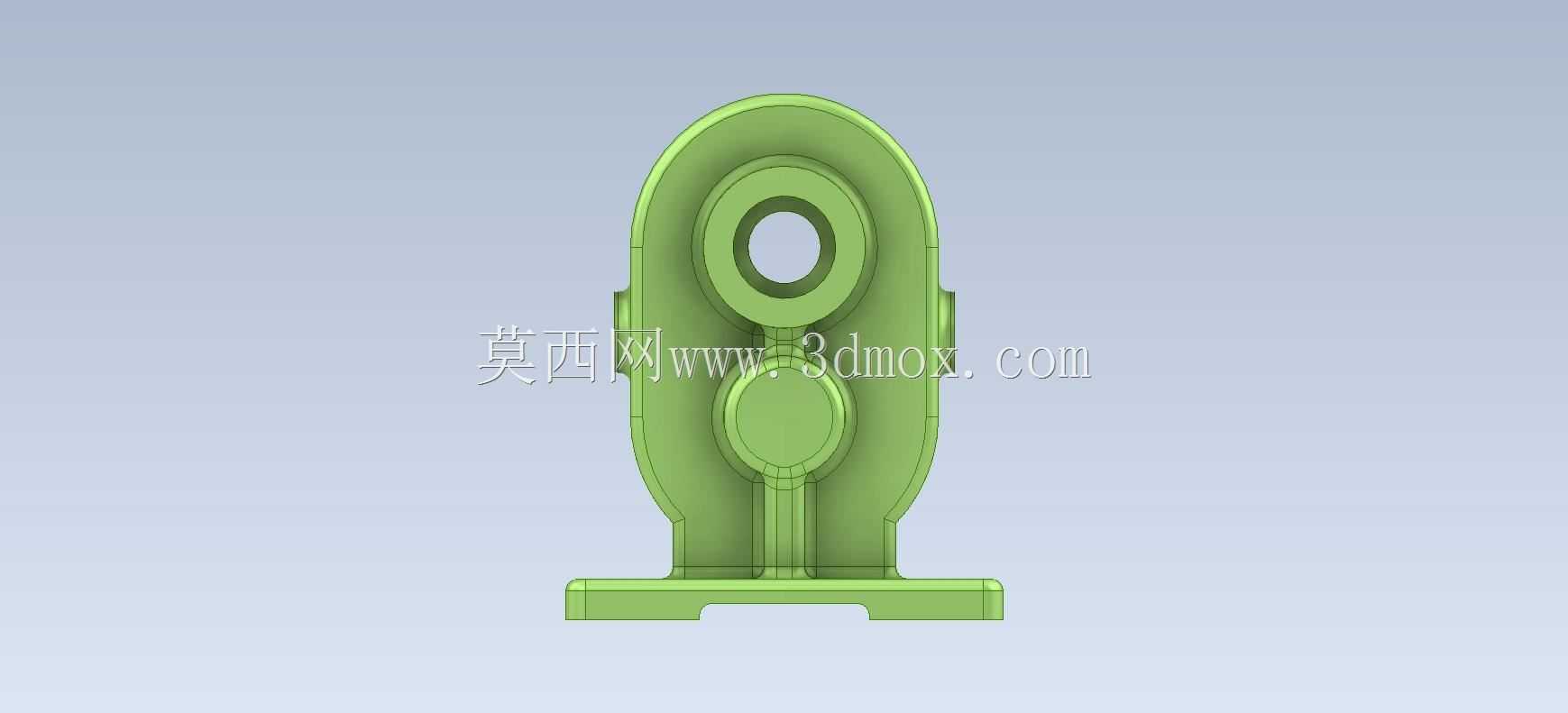

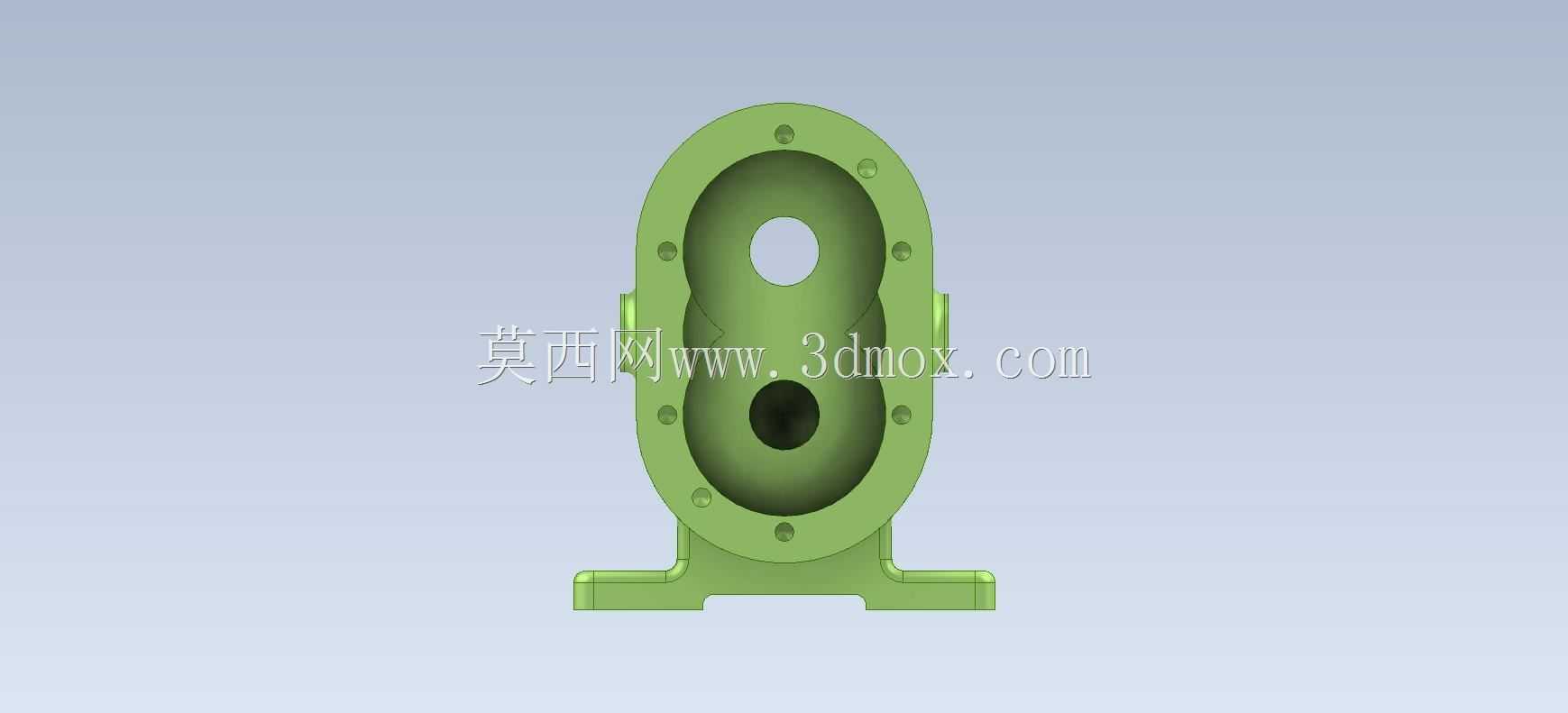

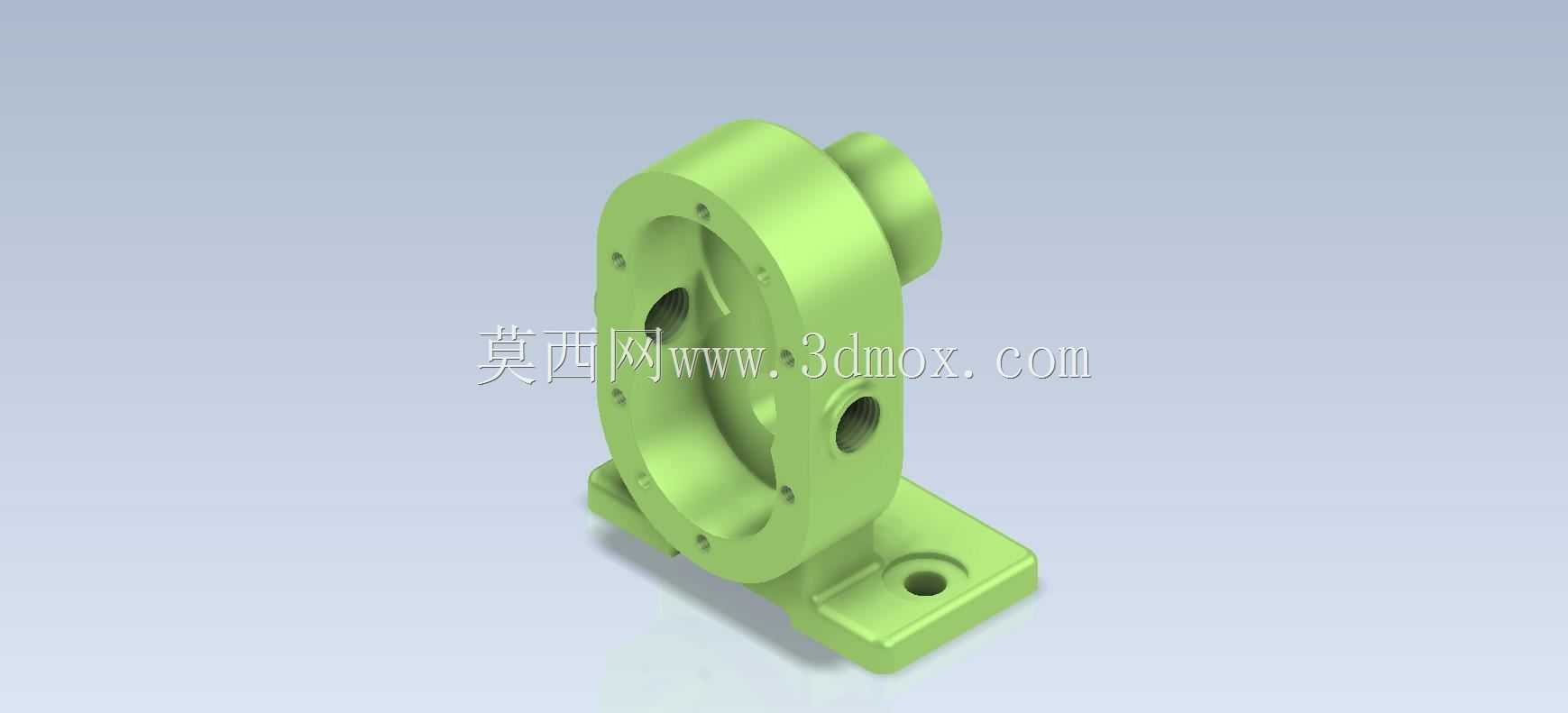

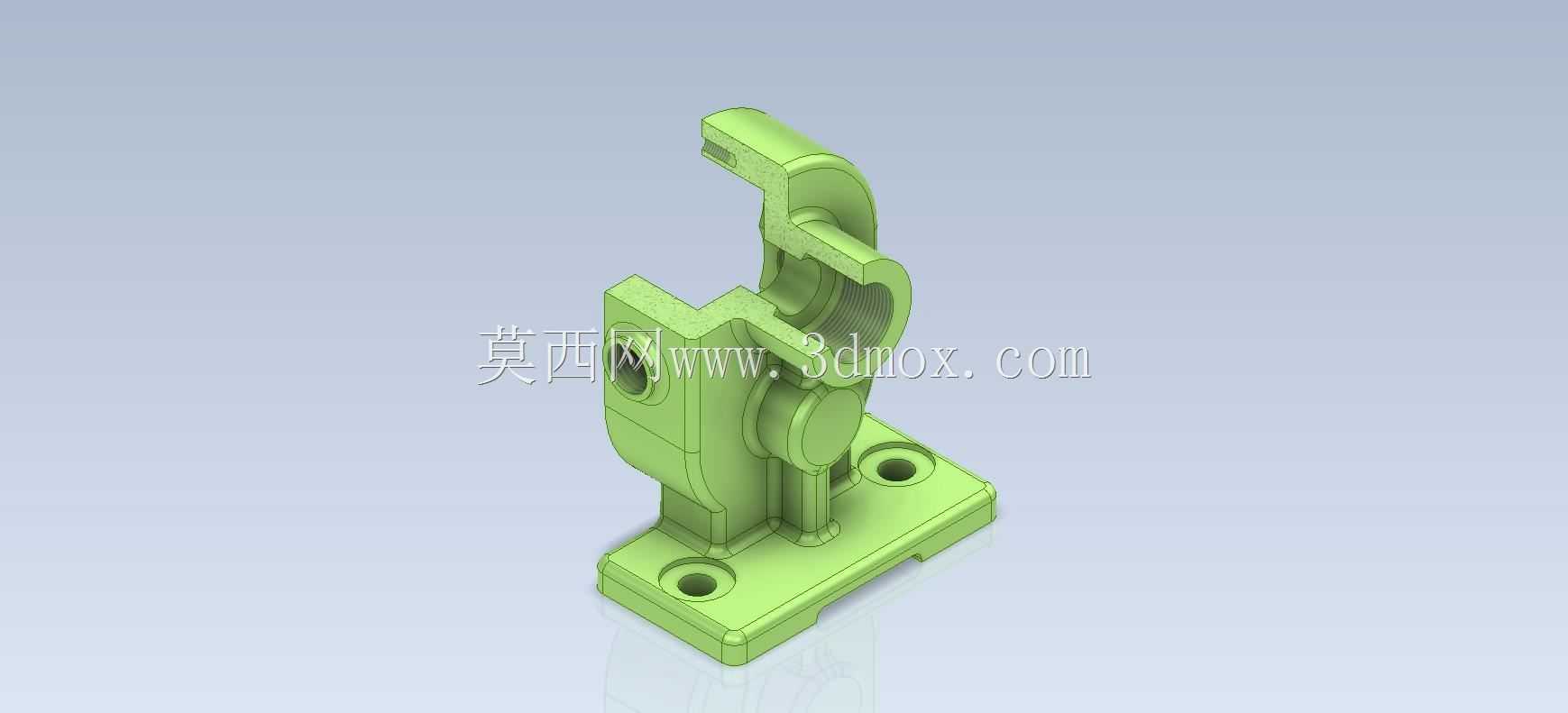

　　在流体输送类设备的核心部件设计中，泵体壳体的结构合理性直接决定整套泵组的运行稳定性、装配精度与使用寿命，本次呈现的带一体式安装底座的泵体壳体，是容积式泵类产品的核心承载构件，主要应用在中小型流体输送工况中，覆盖工业循环系统、小型液压动力单元、设备冷却供液回路等场景，承担容纳泵芯组件、构建密闭流道、承载整机安装固定、传递工作载荷的多重作用。从结构功能来看，该壳体采用一体式铸造成型思路，将主体容腔与底部安装支座整合为单一构件，减少了装配式连接带来的密封泄漏风险，同时提升了整体结构刚性。主体容腔为回转类空腔结构，侧壁预留的多级台阶孔分别对应泵轴穿设、进出口流道对接、端盖定位安装的功能需求，孔位周边设计的均匀分布螺栓沉孔，

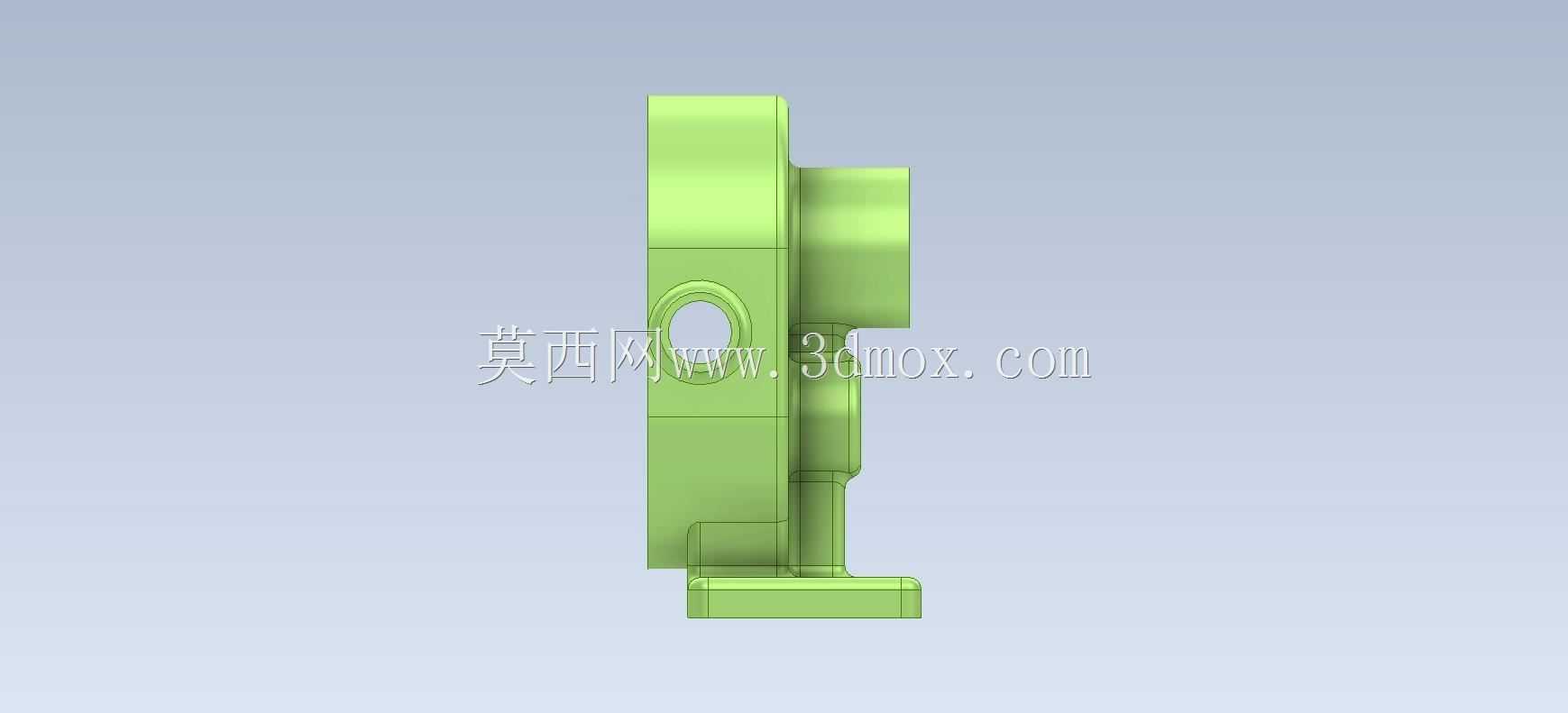

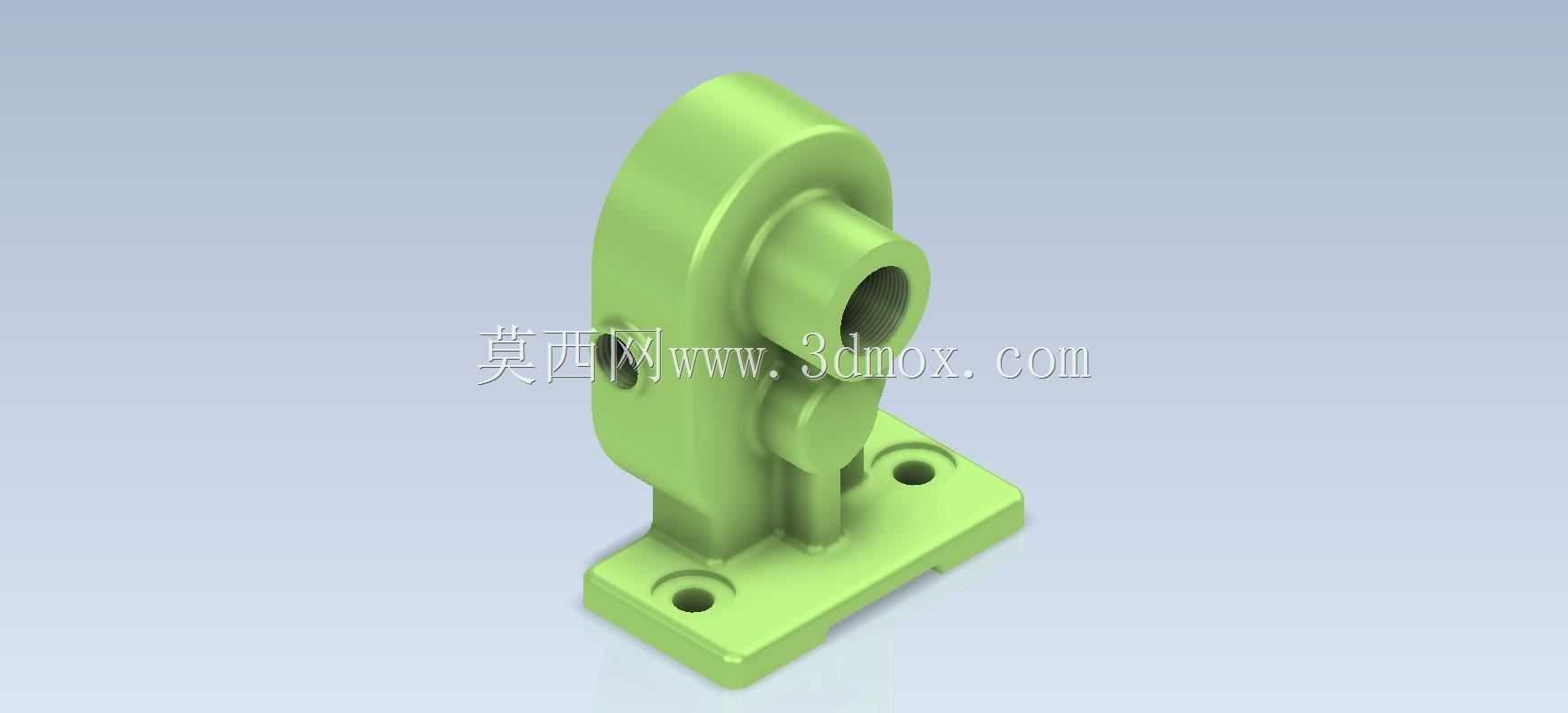

　　可保证端盖装配后受力均匀，避免密封面因压紧力不均出现渗漏问题。容腔侧壁的凸台结构并非冗余设计，一方面是为局部壁厚补强，避免铸造过程中出现壁厚差过大导致的缩孔缺陷，另一方面凸台内的通孔可作为泄压通道或者传感器安装接口，适配不同配置的泵组拓展需求。底部安装支座采用带加强筋的板式结构，支座上开设的两个长圆形安装孔，可抵消安装基面的加工误差，允许装配过程中进行小范围的位置调整，降低对安装基座的加工精度要求；支座与主体容腔连接位置的过渡圆角经过优化，既避免铸造应力集中，也能在泵组运行过程中分散振动载荷，减少连接位置的疲劳开裂风险。设计过程中，首先需要匹配内部泵芯组件的运动包络，确定容腔的最小内径与深度，保证转子、

　　叶片或者齿轮等运动部件在运行过程中不会与壳体内壁发生干涉，同时预留合理的间隙值，兼顾容积效率与加工经济性。流道的走向设计遵循流体阻力最小原则，进出口位置的流道过渡处采用圆弧顺滑连接，避免直角转折造成的流阻增大与局部紊流，降低泵组运行过程中的流体噪声与能量损耗。壁厚设计需要兼顾铸造工艺性与承压能力，主体壁厚保持均匀一致，在螺栓连接、轴孔配合等受力集中位置做局部加厚，所有内壁与外壁的转角位置都设置铸造圆角，避免铸件冷却过程中出现应力集中导致的开裂，同时也能减少流体在转角位置的滞留死区。安装边界方面，底部安装面的平面度需要控制在合理公差范围内，保证装配后壳体与安装基座贴合紧密，避免运行过程中出现附加振动；

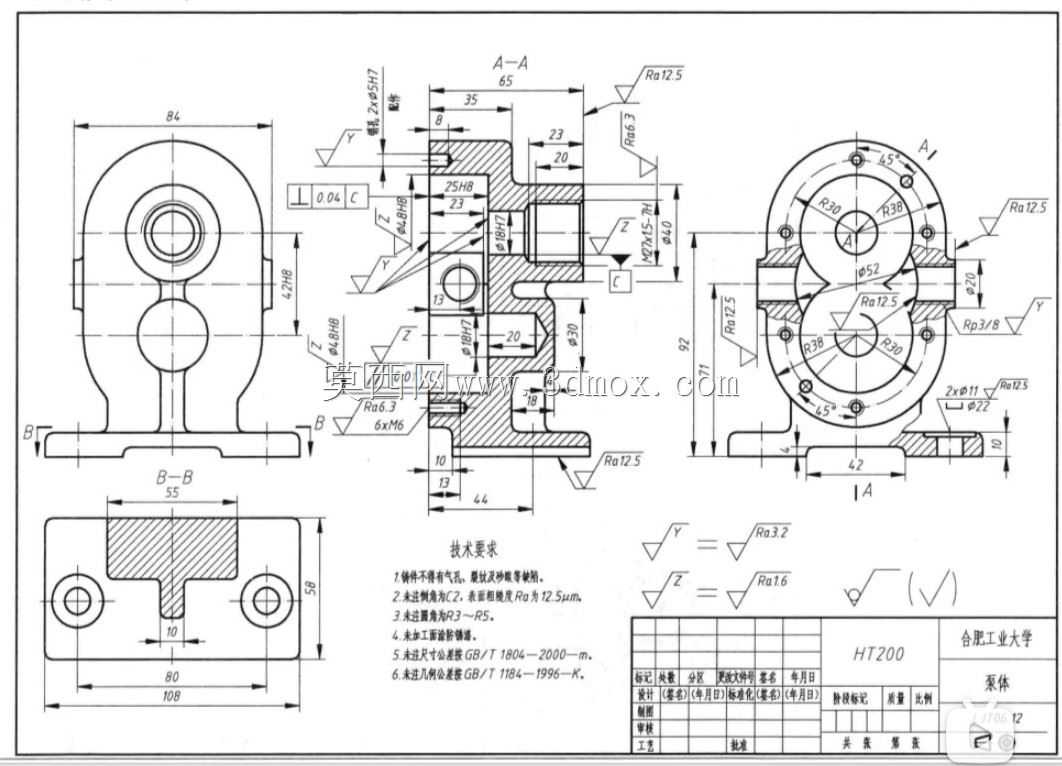

　　安装孔的中心距公差需要匹配通用安装基座的尺寸规范，保证该泵体可以直接替换同规格的现有产品，无需对安装基座做二次改造。主体容腔的端面密封面粗糙度需要达到密封要求，避免密封件装配后出现微观渗漏；各个配合孔的尺寸公差根据配合性质选定，轴孔位置采用间隙配合保证轴系转动顺畅，端盖定位孔采用过渡配合保证装配同轴度。在实际应用场景中，这类一体式泵体壳体多用于中低压工况的流体输送，相比装配式泵体，其零件数量更少，装配工序更简单，整体刚性更优，适合批量生产应用。设计时还需要考虑铸造拔模斜度，所有沿拔模方向的侧壁都设置合理的斜度值，减少铸造脱模难度，降低铸件的废品率；壳体外部的非加工面保留铸造原始表面，加工面仅集中在密封端面、配合孔位、安装基面等关键位置，平衡加工成本与使用性能。在泵组总装过程中，该壳体作为所有零部件的安装基准，其加工精度直接影响轴系的同轴度、齿轮或者转子的啮合间隙，进而影响泵的输出压力、流量稳定性与运行噪声，因此在建模阶段就需要对各个关键尺寸的公差链进行校核，保证装配后各部件的位置精度符合设计要求。
