外啮合式简易齿轮泵三维结构设计

　　在液压传动系统、低压流体输送回路以及小型润滑供油单元中，齿轮泵是应用占比极高的容积式动力元件，这款外啮合结构的简易齿轮泵组件，核心依托一对参数匹配的渐开线圆柱齿轮啮合过程形成的密闭容积变化，完成流体介质的吸入与加压输出，适配黏度范围10-500cSt的矿物油、润滑油类介质，常规工况下额定输出压力可覆盖0.3-2.5MPa区间，能满足小型机床润滑回路、小型液压机具动力供给、轻工设备流体输送等多场景的使用需求。

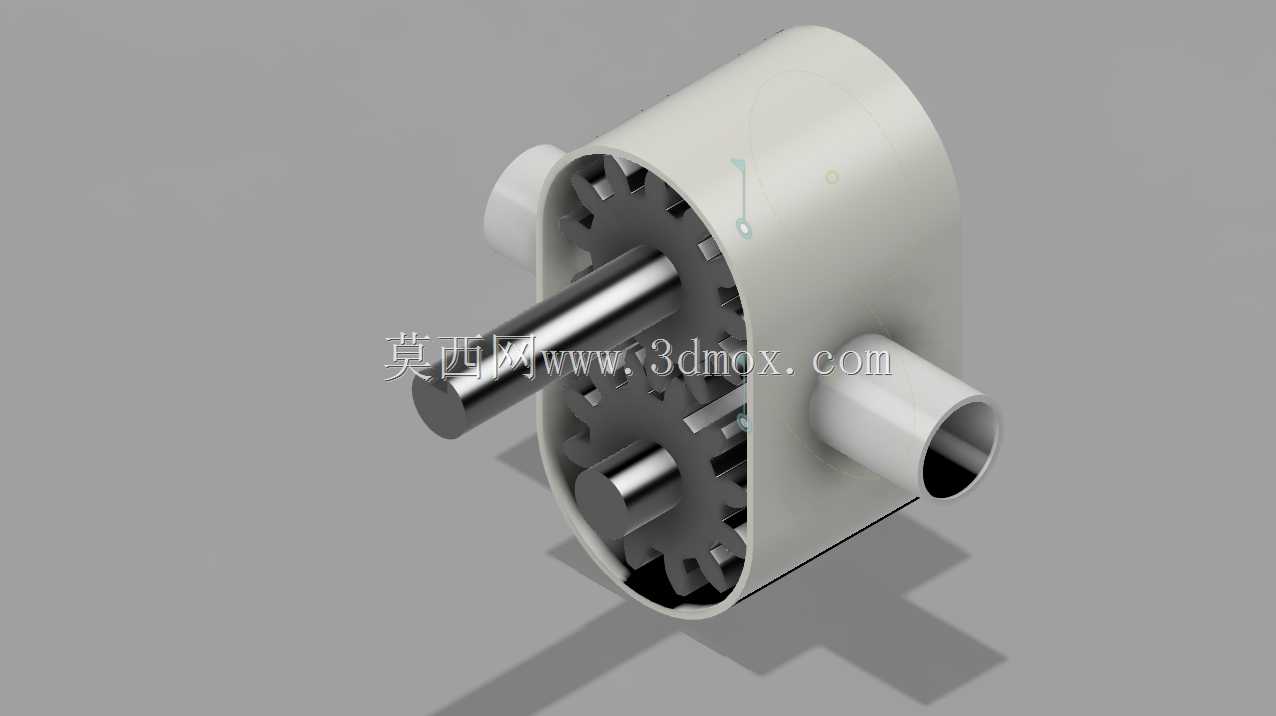

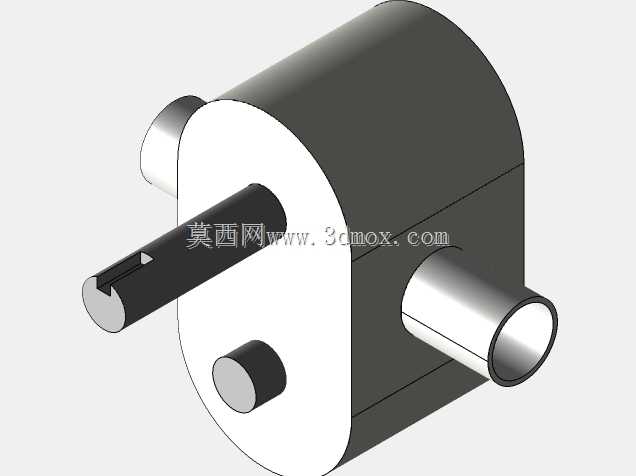

　　从结构设计逻辑来看，这款泵采用了一体化压铸成型的卵形泵体壳体，壳体内部加工出与齿轮齿顶圆间隙配合的同轴腔室，两个齿轮分别通过平键与主动轴、从动轴实现周向固定，主动轴延伸出泵体的轴段预留了联轴器安装位，可直接与驱动电机、内燃机输出端等动力源对接，轴与泵体的配合位置设置了密封沟槽，可适配骨架油封、O型密封圈等标准密封件，避免高压工况下介质沿轴间隙泄漏。泵体侧面预留了两个同轴的通径接口，分别对应吸油腔与压油腔，接口采用标准圆柱管螺纹设计，可直接对接市面通用的液压油管、流体输送管路，无需额外加工转换接头，降低现场安装的适配成本。

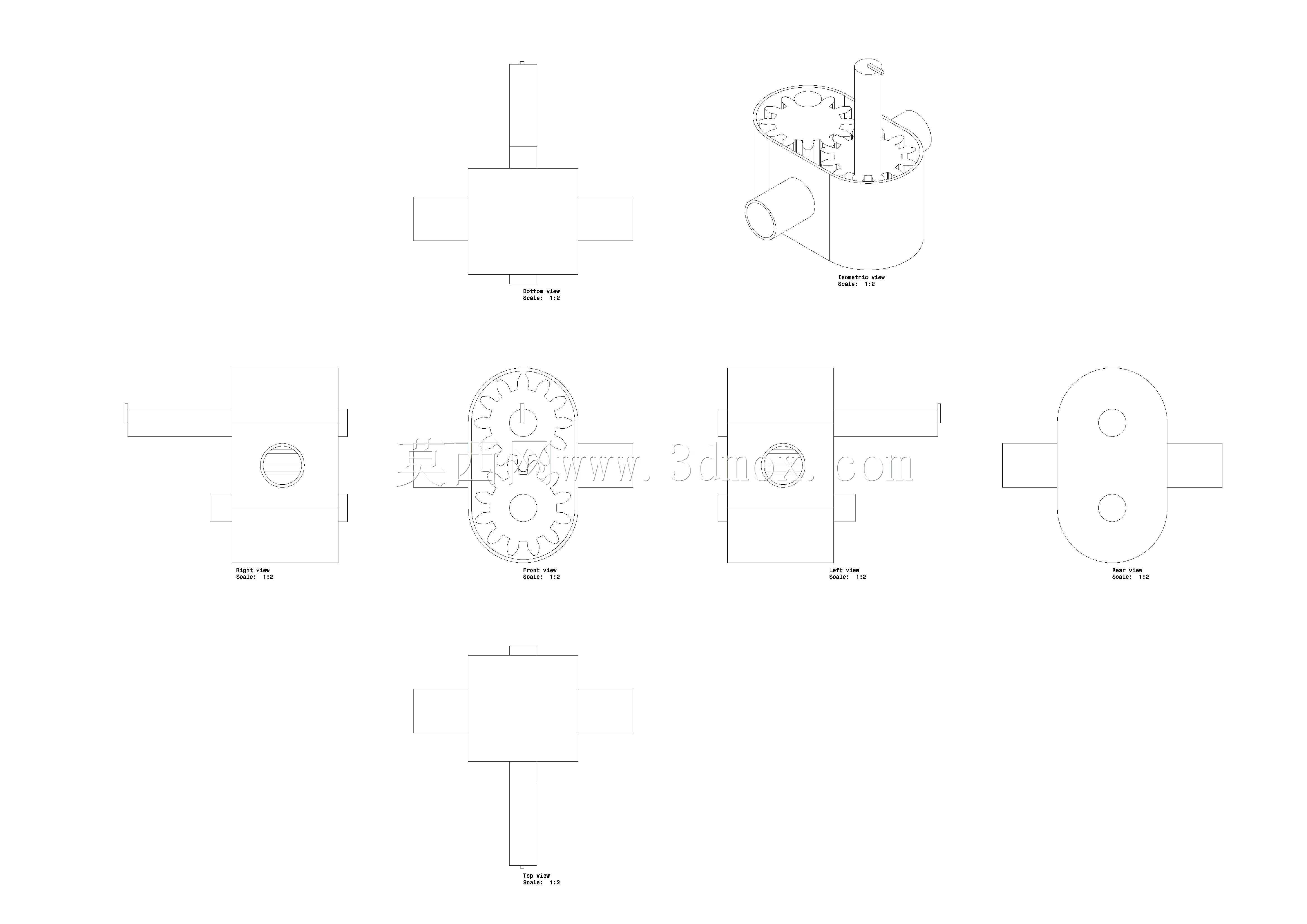

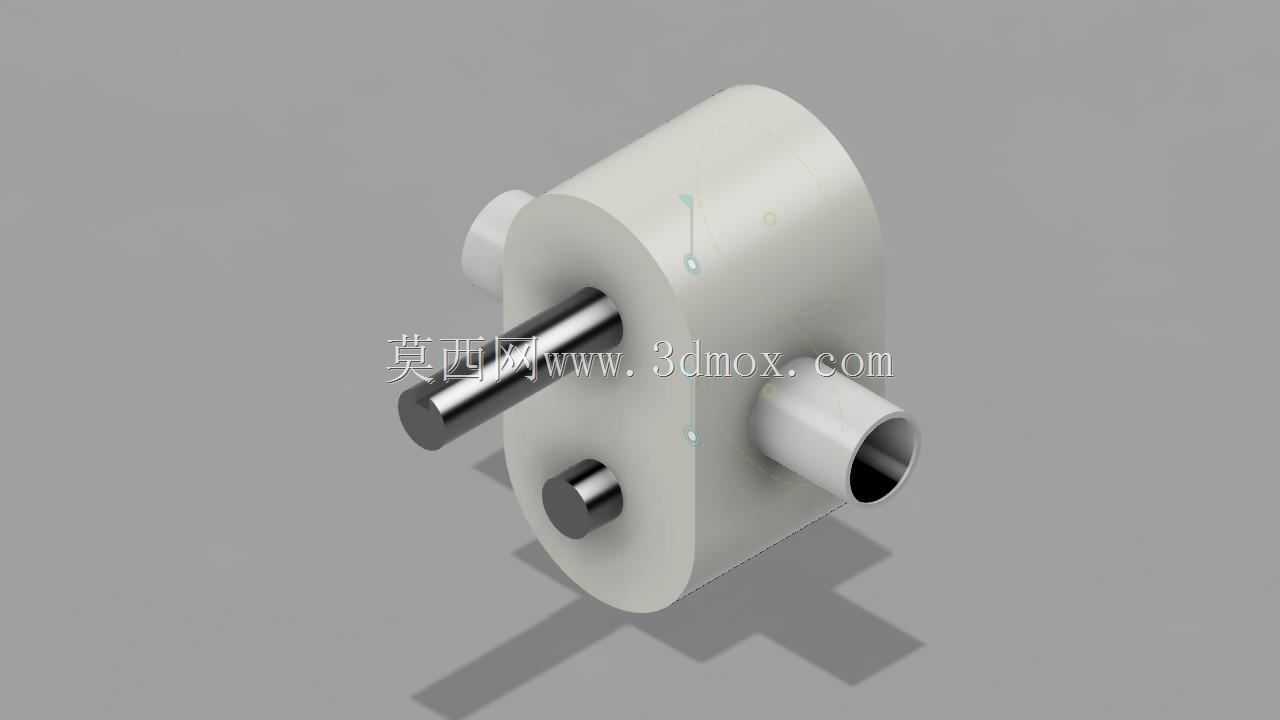

　　在安装边界与尺寸适配层面，这款齿轮泵的整体轮廓采用紧凑化布局，泵体最大径向尺寸控制在120mm以内，轴向总长度不含伸出轴段为85mm，主动轴伸出长度为35mm，轴径采用标准16mm尺寸，可适配标准GY型凸缘联轴器、NL型尼龙内齿圈联轴器等常用传动连接件；泵体背部预留了四个M6螺纹安装孔，孔位呈矩形分布，横向孔距65mm、纵向孔距40mm，可直接固定在厚度8mm以上的安装支架、设备侧壁上，安装时需保证主动轴与动力输出轴的同轴度误差不超过0.1mm，避免轴承受偏载导致的早期磨损。两个流体接口的中心距为50mm，接口螺纹为G1/2管螺纹，适配通径15mm的输送管路，安装时需注意吸油口位置低于油箱最低液面100mm以上，保证启动阶段泵腔可顺利完成自吸，避免吸空导致的流量不足、噪声过大问题。

　　从功能特性角度，这款齿轮泵没有设置复杂的压力补偿、变量调节结构，依靠齿轮啮合的固定排量实现稳定的介质输出，每转排量约为6mL/r，在1450r/min的常规驱动转速下，理论输出流量可达8.5L/min，结构简单可靠，对介质中的微小杂质耐受度高于叶片泵、柱塞泵等其他类型液压泵，日常维护仅需定期更换轴端密封件、检查齿轮端面与泵盖的间隙即可，维护成本极低。设计过程中特意将齿轮端面与泵盖的配合间隙控制在0.02-0.04mm区间，齿顶圆与泵体内腔的径向间隙控制在0.03-0.05mm区间，既保证了运动部件无卡滞的运转空间，又能将容积效率控制在85%以上，避免间隙过大导致的内泄漏超标、输出压力不足问题。

　　在实际选型适配过程中，这款齿轮泵可直接集成到小型液压站的动力单元中，为单作用液压缸、小型液压马达提供稳定压力油源，也可作为润滑油泵配套到普通车床、CA系列普通机床的主轴箱润滑回路中，通过持续输送润滑油到齿轮、轴承等摩擦副位置，降低运动部件的磨损速率；还可应用在小型燃油输送、低压冷却液循环等场景中，只要介质无强腐蚀性、不含大颗粒硬质杂质，均可稳定运行。建模过程中所有配合面均按照机械加工公差要求预留了合理的装配间隙，标准件位置均采用国标通用尺寸，结构工程师可直接在此模型基础上调整齿轮模数、齿宽参数来适配不同流量、压力的使用需求，也可根据实际安装场景调整接口位置、安装孔位尺寸，快速衍生出适配不同设备的定制化齿轮泵结构。
