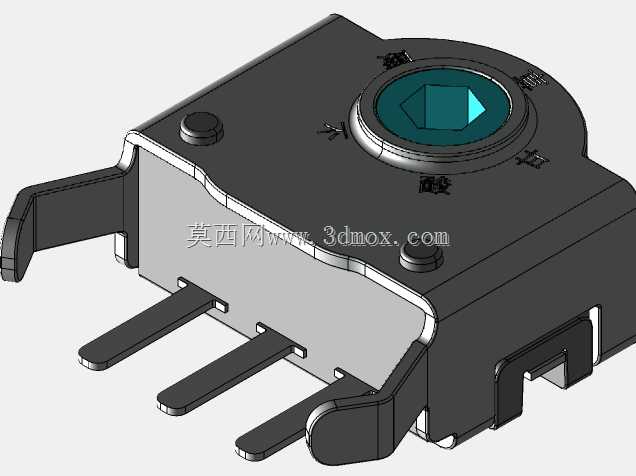

五毫米中心高TTC鼠标滚轮编码器结构

　　在电脑外设的结构设计领域，鼠标滚轮的操作手感与寿命表现，很大程度取决于内置编码器的结构精度，这款中心高5毫米的编码器，是针对紧凑型办公鼠标、轻量化游戏鼠标的内部空间约束开发的核心配件。日常使用中，鼠标滚轮的刻度反馈、滚动阻尼一致性、旋转寿命都由这类编码器直接决定，区别于传统机械编码器的松散手感，这款结构在定位凸台、弹片触点的配合上做了针对性的结构优化，能在长期高频滚动下保持刻度感不衰减，避免出现滚轮跳格、回滚的常见故障。从安装边界来看，这款编码器的插脚间距、固定柱位置完全适配常规鼠标PCB的通用焊盘布局，三个直插引脚分别对应公共端、A相信号、B相信号，焊接时不需要额外改板，外壳两侧的固定弹片可以卡在PCB的定位孔内，

　　承受滚轮按压操作时的侧向冲击力，不会出现长期使用后编码器歪斜的问题。中心高度5毫米的尺寸设定，刚好匹配薄型鼠标的上盖装配间隙，滚轮安装后不会出现突出过高或者与上盖摩擦的问题，对于做超薄办公鼠标的结构工程师来说，这个尺寸可以直接套用，不需要反复调整滚轮支架的高度来凑装配公差。从设计思路上看，这款编码器的主体外壳采用冲压折弯结构，金属外壳把内部的弹片、码盘完全包裹，既可以屏蔽内部触点通断时产生的电磁干扰，避免对鼠标主板上的无线射频模块造成信号干扰，也能阻挡日常使用中进入鼠标内部的灰尘、毛发落到触点上，降低接触不良的故障概率。顶部的轴孔采用内六角定位结构，和滚轮的塑料插杆配合时不会出现打滑空转的问题，轴孔周围的凸台做了加厚处理，

　　频繁按压滚轮中键的时候，受力会均匀分散到外壳上，不会出现轴孔开裂的问题。实际选型的时候，很多工程师容易忽略编码器的旋转扭矩参数，这款结构的阻尼弹片经过预压调校，滚动时的阻尼感均匀，既不会因为阻尼太轻导致误触翻页，也不会因为阻尼过重造成长时间操作手指疲劳，刻度感的间隔刚好对应常规页面的滚动步长，不需要在固件里做额外的步长补偿。在装配环节，这款编码器的插脚做了倒角处理，过波峰焊的时候焊锡爬升均匀，不会出现虚焊、连锡的问题，外壳上的两个定位柱高度刚好和PCB厚度匹配，过炉时不需要额外加治具压合，能提升SMT产线的装配效率。对于维修场景来说，这款编码器的尺寸通用性强，替换很多老旧鼠标的失效编码器时，只需要确认中心高度一致就能直接代换，

　　不需要打磨外壳或者修改引脚接线。很多轻量化鼠标为了压缩内部空间，会把编码器周围的PCB走线做的很紧凑，这款编码器的外壳边缘到引脚的安全距离做了严格控制，不会出现外壳和周边走线短路的问题，绝缘间隙满足安规要求。从触点结构来看，内部的接触弹片采用弹性合金材料，长期旋转磨损后依然能保持足够的接触压力，不会因为触点氧化出现信号中断的问题，码盘的定位齿均匀度控制在微米级，每一格的旋转角度一致，滚动时的反馈感没有忽强忽弱的差异。
