模具配套气缸核心结构件三维设计

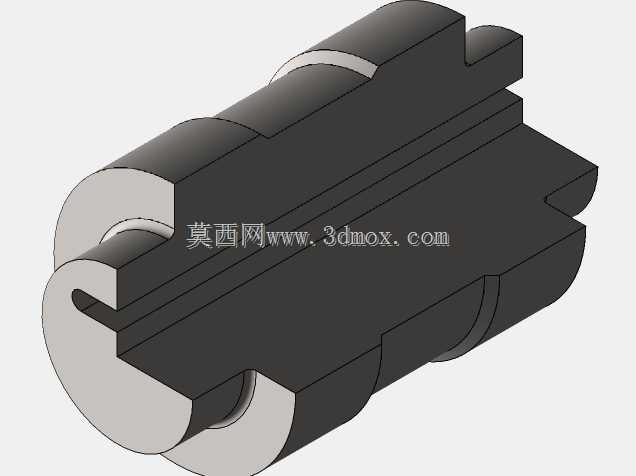

　　该零件作为模具配套气动气缸的核心承载结构件，主要应用于冲压模具、注塑模具的气动顶出、辅助锁紧工位，在机床加工生产线的气动工装夹具中也可作为动力传递的核心轴类部件使用，承担气缸活塞往复运动的导向、扭矩传递以及侧向载荷承载功能，是气动执行元件中连接动力输出端与执行端的关键零件。从实际工况适配角度出发，该零件的设计充分考虑了模具工位紧凑的安装空间限制，整体采用阶梯轴类的异形结构布局，一端设置带开口槽的圆柱定位段，可直接与气缸活塞端的拨叉结构嵌合，无需额外加装连接键即可传递往复直线推力与小角度周向扭矩，避免了传统键连接在高频往复运动中容易出现的键槽磨损、连接松脱问题。零件中段设置多道环形凸台与平直导向面，

　　其中环形凸台用于安装气缸内部的活塞密封件、导向环，平直导向面则与气缸端盖的导向槽配合，限制零件周向转动，保证输出端的动作方向精度，避免顶出过程中出现偏载导致的模具型芯磨损。零件另一端的异形卡槽结构，可直接与模具顶出板、夹具压块的对应接口快速卡接，减少装配时的紧固件使用量，在模具维护更换气缸部件时，可直接抽拉完成零件拆装，大幅缩短停机维护时间。设计过程中，首先根据气缸额定输出推力核算了零件各段的最小截面直径，保证在1.0MPa工作气压下，零件危险截面的安全系数不低于3.5，满足高频往复运动的疲劳强度要求；其次针对零件与密封件配合的环形凸台位置，严格控制了外圆面的表面粗糙度与同轴度公差，同轴度公差控制在0.02mm以内，

　　避免密封件出现偏磨导致气缸漏气；开口槽与卡槽的位置公差则根据对接部件的配合间隙要求设置，保证装配后无卡滞、无旷量。从安装边界来看，该零件的最大外圆直径适配常规63缸径的标准气缸缸筒内径，整体轴向长度可适配行程100mm以内的模具专用气缸，安装时无需对现有标准气缸的缸体、端盖进行二次加工，可直接替换同规格的原有气缸活塞杆组件，降低备件替换成本。零件上的各退刀槽、倒角结构均按照气动元件的加工工艺要求设置，外圆面可采用精车后滚压的工艺提升表面耐磨性，开口槽与卡槽位置可采用局部淬火处理，提升接触位置的抗挤压能力，避免长期反复冲击载荷下出现变形。在实际机床加工生产线的工装应用中，该结构的零件相比传统光滑活塞杆，

　　可同时实现直线往复推动与小角度摆动的复合动作输出，无需额外加装摆动接头，可直接用于夹具的侧向压紧、工位转位的辅助定位，在多工位级进模的气动送料工位中，该零件可同时承担送料推块的连接与导向功能，简化模具内部的传动结构，减少故障点。
