EC11型旋转编码器结构设计

　　在消费电子、工业控制、仪器仪表的人机交互场景里，旋转编码器是替代传统电位器实现旋转角度检测、脉冲信号输出的核心部件，这款EC11型增量式旋转编码器的三维结构，完全还原了量产实物的装配逻辑与安装边界，可直接用于整机结构的干涉校验与选型匹配。从实际使用场景来看，这类编码器常被用在车载音响音量调节、工控面板参数设置、小家电功能切换、医疗设备参数微调等场景，相比传统碳膜电位器，它没有接触磨损的寿命短板，可连续旋转输出脉冲信号，还能通过按压轴柄实现按键功能，集成度更高。

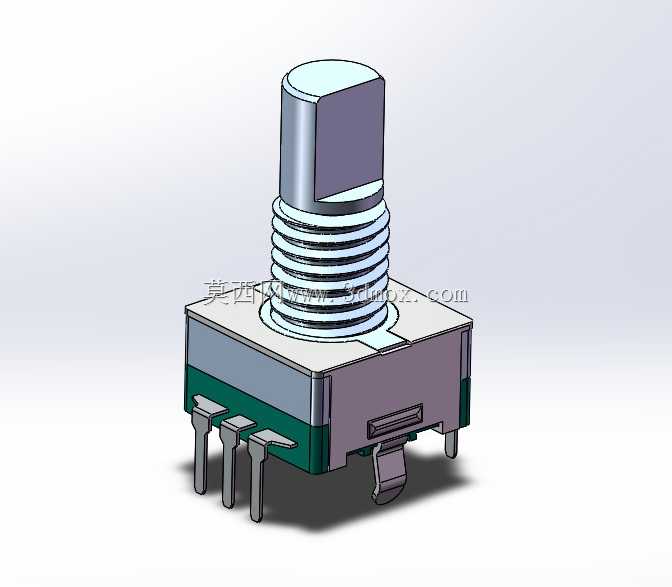

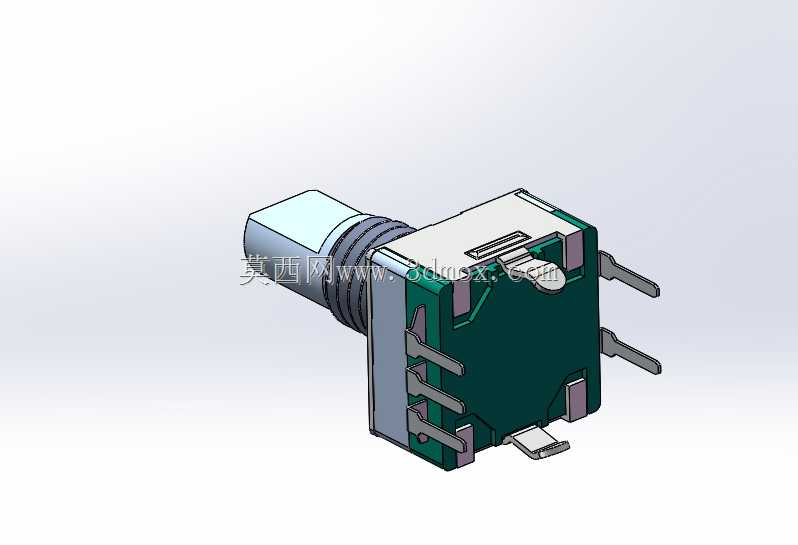

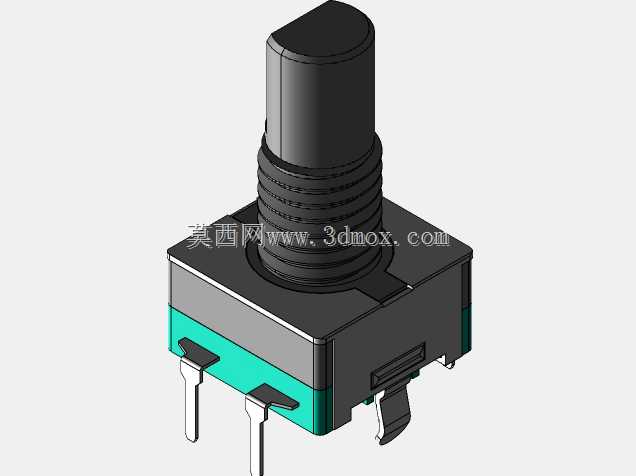

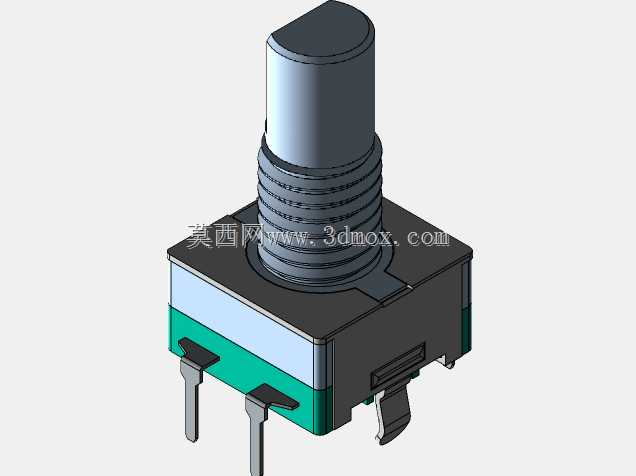

　　设计层面上，这款模型完整还原了编码器的分层装配结构：底部是带定位凸点的塑封基座，基座上排布了五个直插式引脚，其中两个为按键触发引脚，三个为旋转脉冲输出引脚，引脚间距符合常规PCB板的2.54mm网格设计规范，可直接匹配常规波峰焊工艺的焊盘尺寸；基座上方是带金属屏蔽壳的编码核心腔体，内部包含光栅码盘、接触弹片、转轴定位结构，金属屏蔽壳侧面预留了接地焊片，可直接焊接在PCB板上实现电磁屏蔽，降低工业场景下的信号干扰；转轴部分采用带螺纹的铜套结构，螺纹段长度适配常规设备面板的1-3mm安装厚度，配套的六角螺母可将编码器牢牢固定在面板开孔处，轴柄采用D型切面设计，可直接匹配带D型孔的旋钮帽，避免旋钮使用过程中出现打滑空转的问题。

　　安装边界上，这款编码器的基座外形尺寸为11mm*12mm的方形结构，总高度从引脚底部到轴柄顶端为20mm，面板安装开孔直径为7mm，螺纹段外径为6mm，选型时可直接根据设备面板的预留空间校验安装间隙，不需要额外调整结构。轴柄的旋转阻尼做了均匀的档位感设计，每旋转一圈输出20个脉冲信号，可满足大部分需要精细参数调节的场景需求，按压轴柄的行程为1.5mm，触发力度控制在150g左右，兼顾操作手感与按键寿命。建模过程中保留了所有可编辑特征，包括螺纹的收尾结构、引脚的倒角、塑壳的拔模斜度，结构工程师可直接根据实际项目需求修改轴柄长度、螺纹段长度、引脚弯折角度等参数，不需要从零开始绘制，能大幅缩短结构设计阶段的建模周期，也可用于装配仿真时的干涉检查，避免实际打样后出现装配错位、旋钮与面板干涉等问题。
