迷你无刷水泵分体结构三维设计

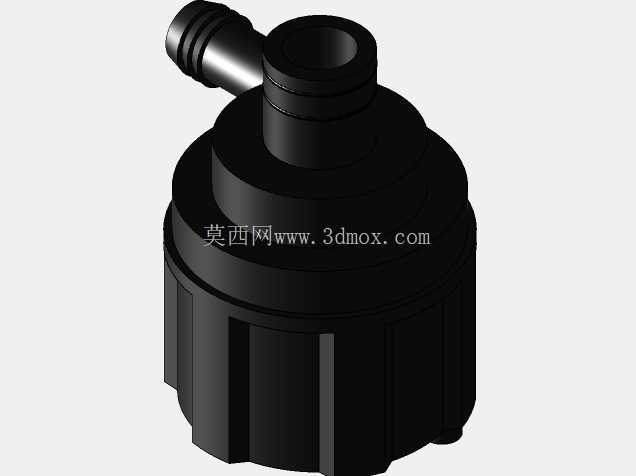

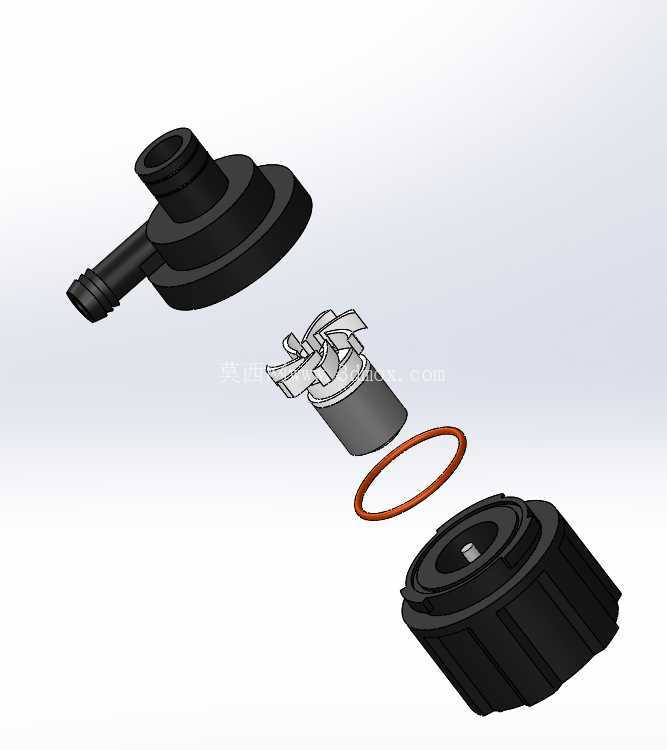

　　这款微型无刷水泵的结构设计，首先要匹配小空间流体输送场景的安装需求，整体采用同轴分体式装配逻辑，将泵腔、叶轮、密封件、驱动端四个核心模块做了轴向堆叠布局，没有多余的侧向突出结构，能嵌入到桌面水冷设备、小型医疗冲洗装置、便携园艺喷淋设备这类对安装体积有严格限制的设备内部。从实际使用场景出发，这类微型泵不需要承担大流量高扬程的输送任务，核心需求是运行低噪、长期运转无泄漏、装配维护便捷，因此在结构拆分上特意将进出水接口做了差异化角度设计，侧向的宝塔出水接口和顶部的进水接口呈90度布局，既可以适配硬管的垂直安装空间，也能兼容软管的侧向走线需求，接口外壁做了多道环形倒刺，不需要额外卡箍就能实现软管的可靠连接，避免小流量工况下的接口漏气掉压问题。

　　叶轮部分采用半开式离心结构，叶片做了小角度后倾设计，在低转速无刷驱动的工况下，既能保证流体进入泵腔后的流道顺畅，减少气蚀产生的概率，也能降低叶轮转动时的流体阻力，匹配无刷电机的低扭矩输出特性，不会出现启动卡滞的问题。密封环节选用了截面为圆形的橡胶密封圈，嵌装在泵腔和驱动端的对接凹槽内，装配时不需要额外涂覆密封胶，依靠上下壳体的锁紧压力就能实现静密封，密封圈的压缩量控制在合理区间，既不会因为压缩量过大导致装配阻力过高，也不会因为压缩量不足出现高压下的渗漏问题。

　　泵体的上下壳体连接采用外圆周滚花锁紧结构，外壳表面的竖向防滑筋既可以在手工装配时提供足够的摩擦力，不需要专用工具就能完成拆装维护，也能在泵体运转时增加外壳的散热面积，带走无刷电机长时间工作产生的热量。从安装边界来看，整个泵体的最大外径集中在底部驱动端的锁紧盖位置，进水接口的轴向高度和出水接口的径向伸出长度都做了尺寸收敛，安装时只需要预留底部的电机接线空间和两个接口的管路连接空间即可，不需要额外设置安装固定支架，依靠管路本身的支撑力就能实现稳定固定，适合在紧凑空间内做集成化布置。

　　流道设计上，泵腔内部的过流面做了圆弧过渡处理，没有直角突变结构，流体从顶部进水口进入后可以顺着腔壁平滑流向叶轮区域，减少流道内的湍流损失，提升小功率下的输送效率，叶轮和泵腔内壁的间隙控制在极小范围内，既不会出现运转擦碰的问题，也能减少间隙回流造成的效率损失。驱动端的转子部分和叶轮做了同轴集成设计，减少了中间传动环节的功率损耗，也避免了传动结构带来的额外振动和噪音，适配对运行噪音有要求的民用消费类设备场景。在结构强度设计上，泵壳选用了耐常见流体腐蚀的硬质材料，壁厚均匀分布，在接口位置做了局部加厚处理，避免管路插拔时造成接口断裂，底部锁紧盖的内螺纹和上壳体的外螺纹配合长度做了优化，多次拆装也不会出现滑牙问题，适合需要定期清理泵腔内部杂质的使用场景。
