CA6140车床配套消声构件曲面结构设计

　　这款消声构件是为CA6140普通车床配套设计的专用降噪部件，在机床实际运行场景中，主要用于消减车床主轴箱、进给箱传动系统运行时产生的气流脉动噪声与结构传递噪声，安装位置位于车床主轴箱侧部的排气通路位置，属于机床降噪改造与原厂配套的核心功能部件。从实际使用场景来看，普通卧式车床在车间连续加工运转时，齿轮啮合、轴承转动带动箱体内空气流动产生的中高频噪声，不仅会造成车间声环境超标，长期暴露还会影响操作工人的听觉健康，这款消声构件通过内部曲面流道的阻尼设计，能够在不影响箱体通气泄压的前提下，将通路传递的噪声衰减15-20分贝，适配CA6140车床长时间连续切削的工况需求，不会因为加装消声部件造成箱体内压升高、润滑油渗漏等常见问题。

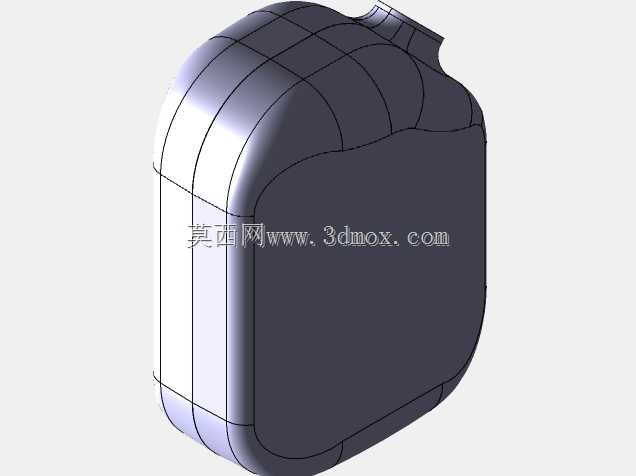

　　从结构设计思路来看，整个构件采用一体化曲面壳体造型，没有突兀的棱角结构，一方面是为了适配CA6140车床侧部的安装空间，避免与车床的溜板箱移动行程、操作手柄转动范围产生干涉，另一方面曲面壳体的结构刚度更好，在机床持续振动的工况下不会产生薄壁共振的附加噪声。壳体的两个侧向接口分别对应车床箱体的排气口与外部通气口，接口的定位尺寸完全匹配CA6140原厂的安装孔位，不需要对床身进行额外打孔改造，安装时直接替换原有通气盖即可完成装配，安装边界的公差控制在0.2mm以内，保证结合面的密封性能，不会出现润滑油从结合面渗漏的问题。

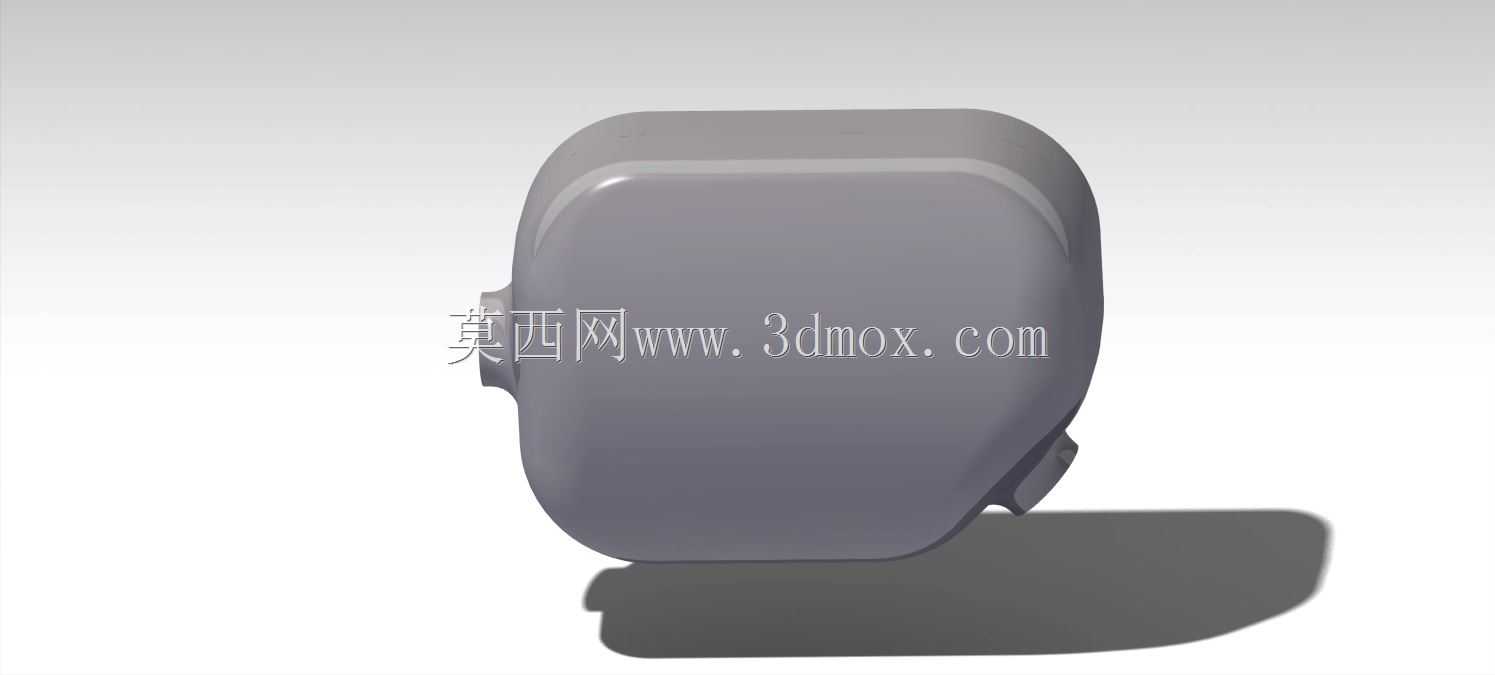

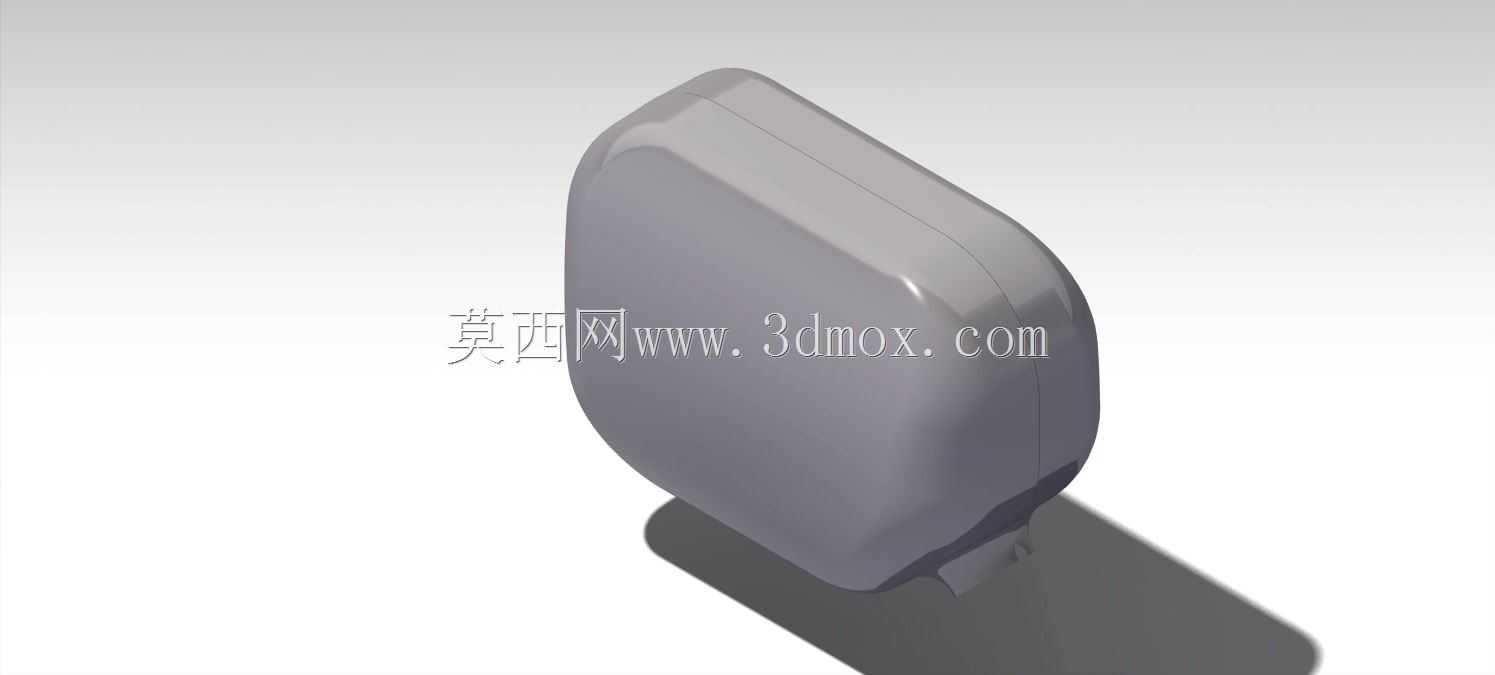

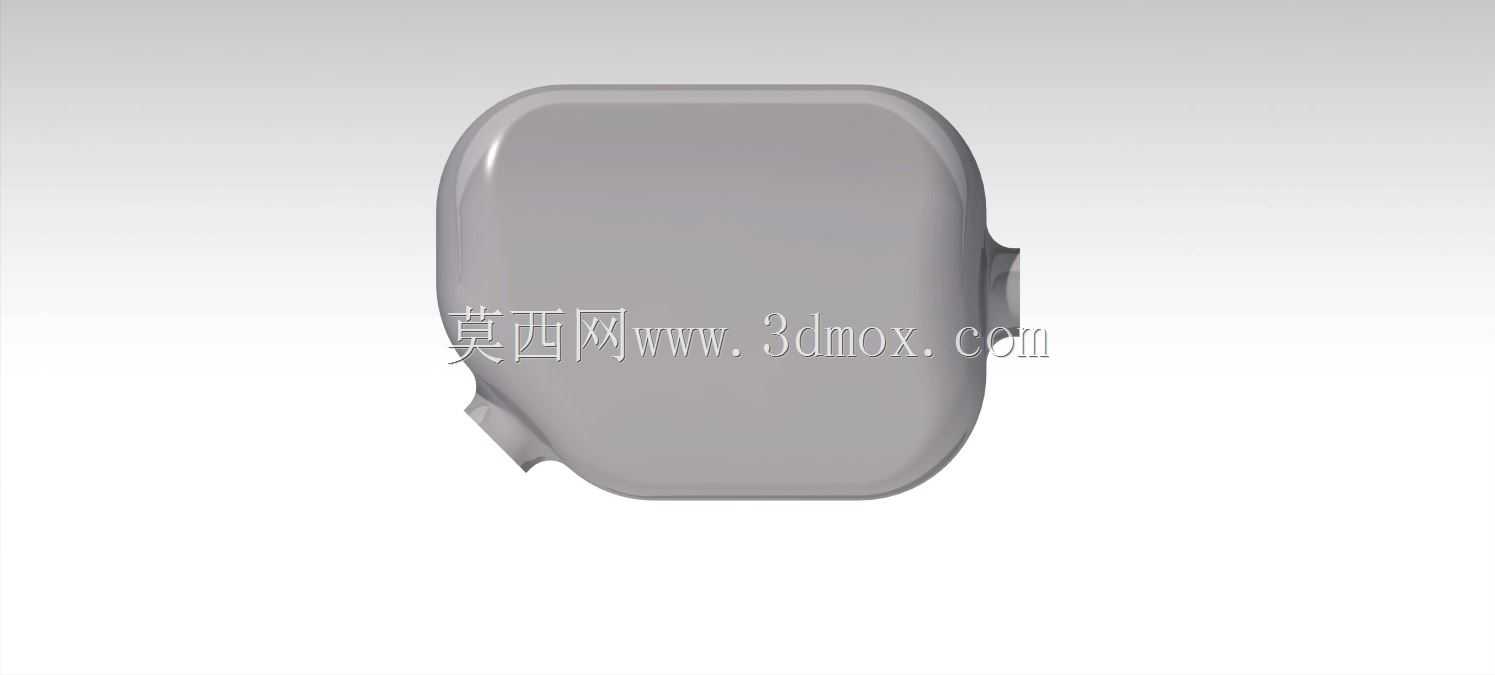

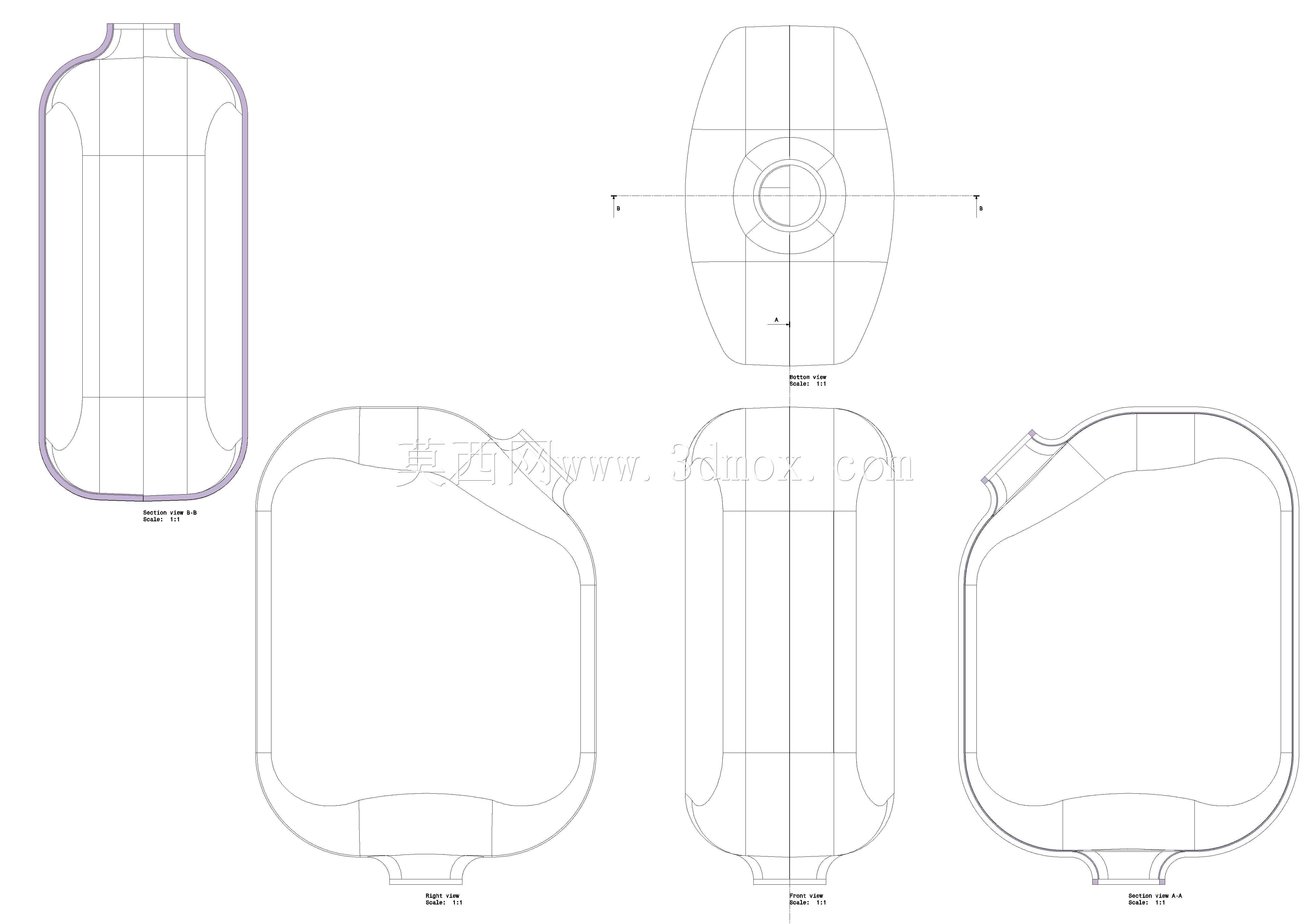

　　外形尺寸方面，整个消声构件的主体轮廓采用圆角过渡的类方形结构，最大外轮廓尺寸控制在180mm×160mm×120mm范围内，突出床身表面的距离不超过130mm，不会占用过多的机床周边操作空间，工人在装卸工件、操作进给手柄时不会与该部件发生磕碰。壳体表面的曲面造型采用G2连续的曲面过渡，没有应力集中的锐角位置，在机床长期运行的振动工况下，不会因为应力集中出现壳体开裂的问题，内部的消声流道同样采用顺滑曲面设计，气流通过时不会产生额外的湍流噪声，相比传统的直角通孔式通气盖，降噪效果提升明显，同时气流阻力更小，不会影响箱体内因温度变化产生的呼吸效应，保证箱体内外压力平衡，避免润滑油 seal 因为压差出现渗漏。

　　在功能特性上，这款消声构件除了核心的降噪功能外，还兼具防尘作用，壳体内部的曲面流道形成的弯折通路，能够阻挡车间内的金属切屑、粉尘进入主轴箱内部，避免杂质进入润滑油路造成齿轮、轴承的异常磨损，延长机床传动部件的维护周期。整个构件的壁厚设计为3mm，采用与车床箱体一致的铸铁材质参数进行建模，安装固定点设计为三个均匀分布的连接位，连接强度能够承受机床最大切削参数下的振动载荷，不会出现连接松动、部件脱落的问题。建模过程中完全按照曲面建模的工程逻辑搭建特征，所有曲面的曲率变化均匀，后续如果需要开模生产或者进行3D打印样件验证，都可以直接提取曲面数据进行工艺编制，不需要额外进行几何修复，模型的安装配合面、连接孔位的尺寸都严格按照CA6140车床的原厂装配尺寸进行匹配，能够直接用于装配仿真验证，检查与周边部件的干涉情况，为实际生产加工提供准确的三维数据支撑。
