压铸模具用双通路点冷却结构

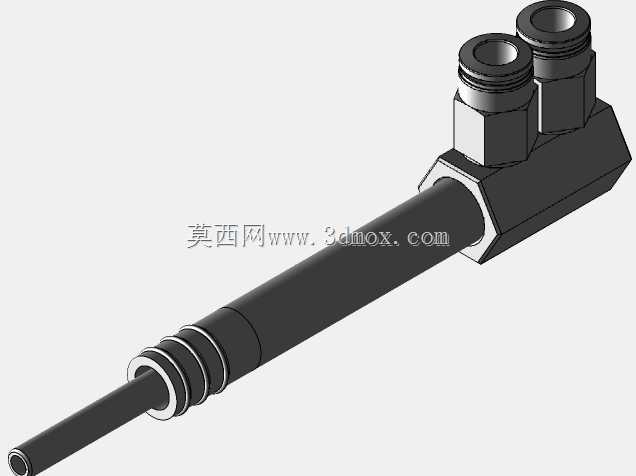

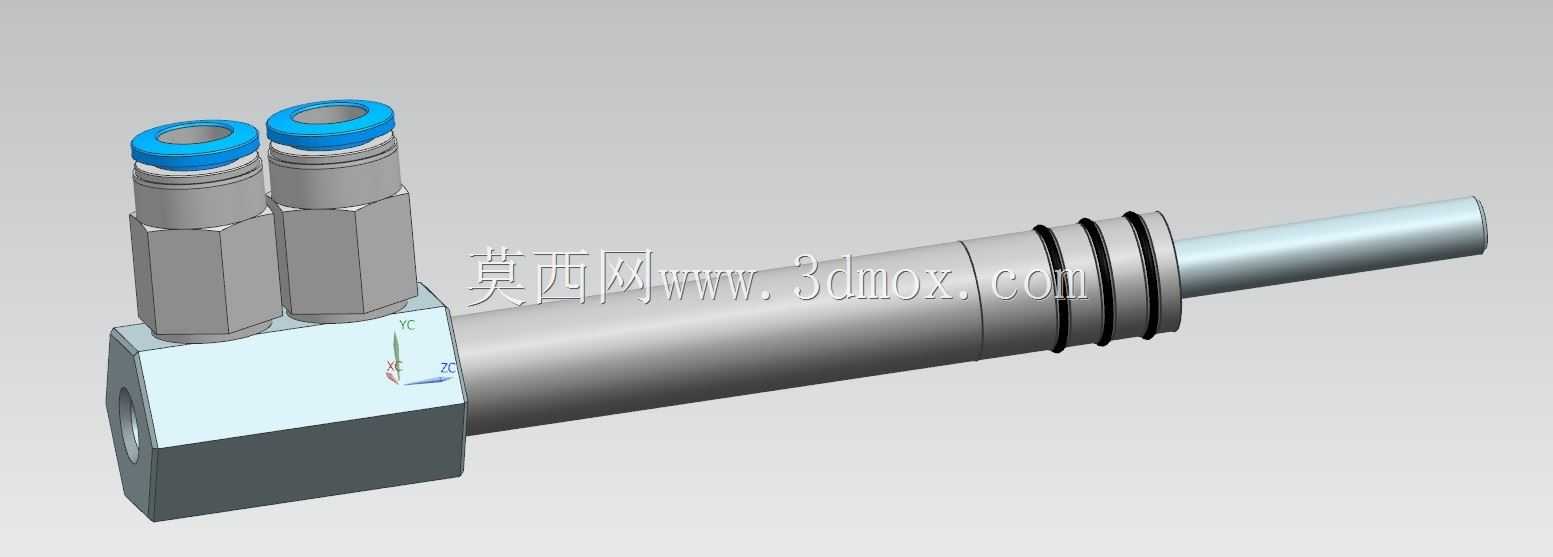

　　这套冷却结构主要服务于压铸生产场景，针对模具局部热节区域的精准温控需求设计，在铝合金、锌合金压铸作业中，模具型芯、局部厚壁成型位置容易出现热量堆积，常规的环形冷却水道距离热节点过远，冷却效率不足，很容易导致铸件出现缩孔、粘模、表面气泡等缺陷，还会因为局部长期过热缩短模具的使用寿命，这套点冷结构就是为了解决这类局部精准冷却的痛点开发。从功能特性上看，它采用双通路独立进出的结构设计，两个快插式进水接头分别对应独立的流道，冷却水从其中一个接头进入，顺着长杆内部的导流通道直达杆体最前端的冷却端面，直接贴近模具热节位置完成热交换后，再从另一个接头流出，相比传统的单管点冷结构，双通路的流道设计可以避免进出水在杆体内部混流，

　　保证前端冷却区域始终有低温冷却介质持续流过，不会出现流道短路、冷却效率衰减的问题。杆体部分做了多道环形密封槽设计，安装时可以根据模具的安装孔深度选配对应规格的O型密封圈，既可以防止冷却水从安装配合间隙渗漏进入模具型腔，也能避免模具上的高温导热油、脱模剂等介质渗入冷却流道造成堵塞。设计过程中，首先要匹配压铸模具的安装空间，长杆的外径做了标准化的尺寸适配，可以直接装入模具上预先加工的对应直径安装孔，不需要额外做扩孔或者非标加工，杆体长度可以覆盖常规压铸模具从定模底板到型芯前端的距离范围，安装时只需要从模具背面将杆体插入安装孔，通过杆体中部的六角锁紧部位用扳手拧紧固定，再接上冷却水软管即可完成装配，不需要复杂的调试步骤。从安装边界来看，

　　六角固定部位的对边尺寸做了限位设计，拧紧时不会因为扳手施力导致杆体转动损坏内部流道，两个快插接头的间距预留了足够的操作空间，接装标准气动水管时不会出现互相干涉的情况，杆体前端的冷却端面做了平整处理，安装到位后可以直接贴紧模具热节的背面，最大化热传导效率，减少冷却介质和热节点之间的热阻。实际生产使用中，这套结构可以根据不同铸件的工艺要求，单独调节每一路的冷却水流量和压力，针对不同热负荷的区域匹配对应的冷却强度，比如在浇口附近的热节位置可以适当加大进水压力提升冷却速度，在薄壁成型区域可以降低流量避免局部过冷导致铸件冷隔缺陷。另外杆体采用了耐高温的金属材质制作，可以长期承受压铸模具的工作温度，不会因为反复冷热交替出现变形、开裂的问题，

　　密封槽的尺寸精度控制严格，配合常规的氟橡胶密封圈就可以在高温工况下长期保持密封性能，减少生产过程中的漏水停机维护频次。在结构建模过程中，需要重点保证内部流道的同轴度，避免导流管偏心导致进出水流量不均，同时杆体外圆的圆柱度公差要控制在合理范围，保证和模具安装孔的配合间隙均匀，既方便安装拆卸，也不会因为间隙过大影响热传导效率，快插接头和主体的连接部位做了加强结构，避免接装水管时受力过大导致接头断裂。
