Proxxon机床用紧凑型刀具安装支撑构件

　　在小型精密台式机床的实际加工场景中，刀具的装夹稳定性直接决定了小尺寸工件的加工精度，尤其是针对Proxxon系列迷你魔台式设备的作业场景，这类设备多用于小尺寸五金零件、模型构件的精细铣削、钻削加工，作业空间紧凑，常规通用刀架往往存在安装干涉、装夹行程不匹配的问题，这款刀具支撑支架正是针对这类场景设计的专用装夹构件。从实际功能来看，该构件承担两个核心作用：一是为加工刀具提供刚性安装基准，抵消小进给加工过程中刀具产生的径向切削振颤，避免加工表面出现振纹，保障小尺寸零件的加工面粗糙度达标；二是作为刀具与机床滑台之间的转接载体，匹配Proxxon设备的安装孔位间距，无需对原有设备滑台进行二次打孔改造，即可实现不同规格小型刀具的快速装夹切换。

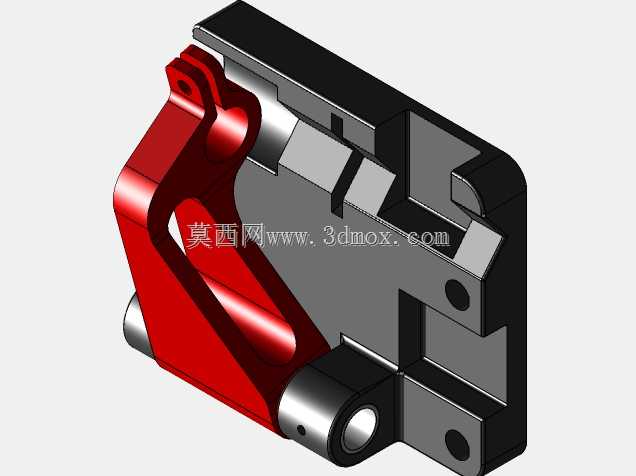

　　从结构设计思路来看，构件主体采用分体式受力布局，灰色部分为与机床滑台贴合的安装基座，基座上预留的多个沉头孔位完全匹配对应型号机床滑台的T型槽间距，安装时基座底面与滑台表面完全贴合，通过螺栓锁紧后可保证整体安装平面的平面度误差控制在0.02mm以内，避免装夹倾斜导致的刀具走刀偏差。红色部分为刀具装夹的悬臂支撑结构，该部分采用变截面圆弧过渡设计，在靠近基座的位置截面厚度更大，可承载更大的切削反作用力，向装夹端延伸时逐步收窄截面，既减少了构件整体的重量，也避免了加工过程中支撑结构与工件、工作台其他附件产生运动干涉。悬臂上预留的销轴孔用于安装刀具压紧锁块，孔位与基座上的定位销孔保持严格的同轴度公差，

　　保证刀具装夹后轴线与机床进给方向的平行度符合精密加工要求。从安装边界尺寸来看，该支架整体安装后在滑台面上的投影尺寸紧凑，横向占用滑台行程不超过原有通用刀架的三分之二，可给小工件装夹预留更多的工作台空间，竖直方向的高度经过匹配设计，装夹常规直径6mm以下的小型铣刀、中心钻时，刀具刀尖高度恰好与Proxxon机床的主轴中心高对齐，无需额外加装垫片调整高度，减少了安装调试的辅助时间。构件上的多处镂空与减重槽设计，并非单纯为了外观优化，而是在不降低整体结构刚性的前提下，减少铸件的壁厚差，避免加工过程中构件因热胀冷缩产生不均匀变形，同时也方便加工时的排屑，避免金属切屑堆积在安装面与锁紧位置，影响装夹精度。在实际使用场景中，

　　这类支架多用于小型零件的批量精细加工，比如模型传动零件的键槽铣削、小型五金件的端面钻削、塑料构件的修边加工等场景，相比通用可调刀架，该专用支架的装夹重复定位精度更高，每次更换刀具后无需重新对刀，可有效缩短小批量加工的准备时间。结构上的圆弧过渡设计也避免了应力集中问题，在长期承受交变切削载荷的情况下，不会出现悬臂根部断裂的问题，支撑端的圆柱销轴采用间隙配合设计，锁紧时可自适应刀具的装夹尺寸偏差，保证锁紧力均匀作用在刀具柄部，不会出现夹偏、锁不紧的情况。基座侧面的定位凸台可与滑台的侧边基准面贴合，安装时无需反复调整位置，只需将凸台靠紧滑台侧边即可完成定位，进一步降低了安装调试的难度，即使是初次接触该类小型机床的操作人员，也能快速完成支架的安装与刀具装夹作业。
