CA6140车床配套钣金安装支架结构

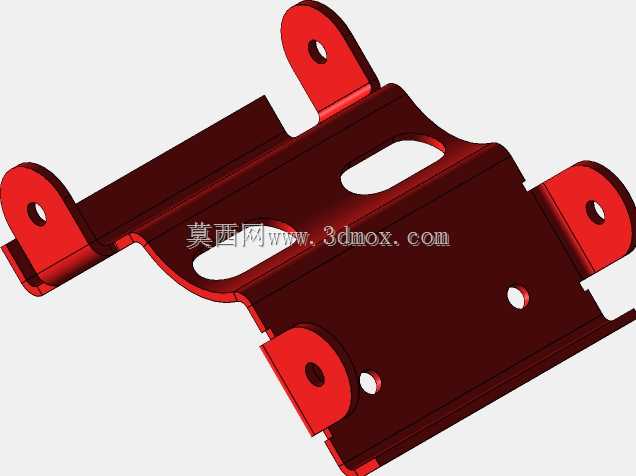

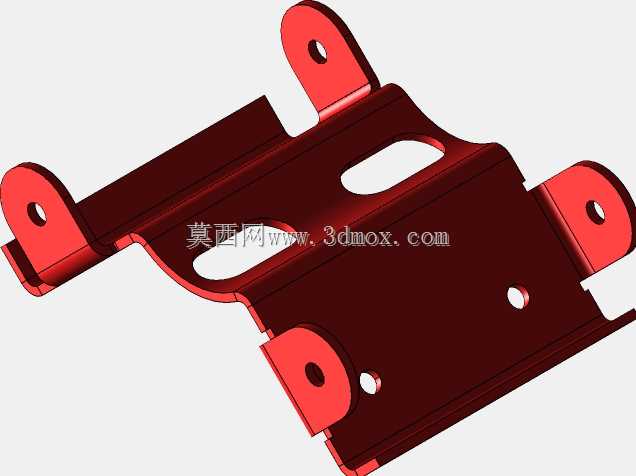

　　这款钣金构件是CA6140普通车床配套的安装固定类零件，主要用于车床操作侧辅助功能模块的承载与定位，日常生产中常用来安装行程触发挡块、润滑管路固定卡扣或是小型防护盖板，属于车床运维和技改场景里替换率较高的易制备五金件。从结构设计来看，零件采用等厚度冷轧钢板冲压折弯成型，整体分为主体承载面与两侧折弯安装耳两个核心功能区域，主体承载面预留的多组不同规格通孔，分别对应不同外接附件的安装孔位，孔位公差按照IT12级冲压精度设计，既能满足常规附件的快速装配需求，也能适配小范围的安装位置调整，避免后期技改时重新打孔破坏零件结构强度。两侧的折弯安装耳做了45度翻边强化处理，翻边高度控制在板材厚度的3倍区间，既不会因为翻边过高占用车床侧部的有限安装空间，也能抵消长期受振动带来的安装耳变形问题，耳片上的长圆孔设计，是考虑到车床长期运行后床身安装基面存在轻微磨损偏移时，仍有足够的调整余量完成支架的紧固，不会因为孔位对位偏差导致无法安装。

　　在实际应用场景里，这类钣金支架不会承受大载荷冲击，主要承受外接附件的静载荷以及车床主轴运转带来的持续微幅振动，因此设计时没有额外增加加强筋结构，而是通过折弯成型的结构刚性来满足使用要求，展开后的平板轮廓尺寸经过排样优化，常规1220*2440规格的标准板材可以完成多件嵌套下料，材料利用率能达到82%以上，适合批量冲压生产。零件的折弯内R角按照板材厚度的1倍设置，折弯过程中不会出现外侧材料拉裂、内侧材料起皱的问题，成型后折弯角度的回弹量经过前期工艺验证，控制在0.5度以内，装配后不需要额外做校正处理。安装边界方面，支架贴紧床身的安装面平面度公差控制在0.2mm以内，保证安装后不会出现翘曲虚接的情况，避免长期振动下固定螺栓出现松动；支架外伸的承载面距离床身安装基面的高度经过匹配设计，既不会和车床溜板箱的运行轨迹产生干涉，也能让外接附件的操作位置处于操作人员顺手的作业区间，不需要俯身或者抬手就能完成附件的调整操作。

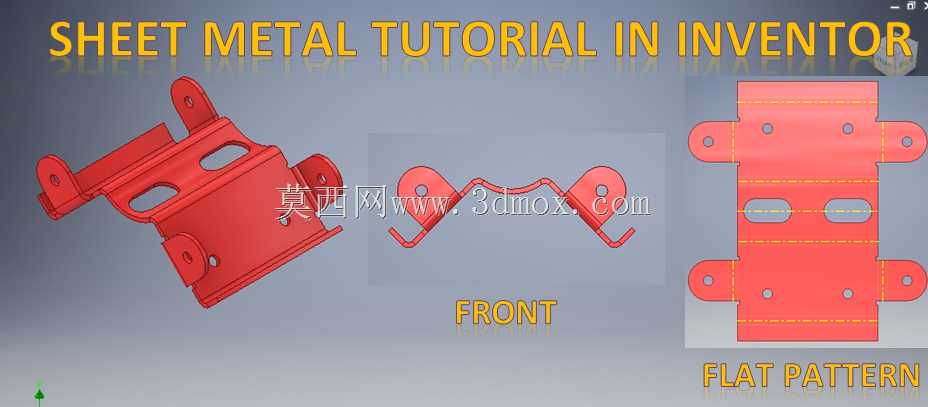

　　从结构细节处理来看，零件所有的外露棱边都做了0.5mm的倒钝处理，避免装配和后期维护时划伤操作人员，也不会刮破外接的润滑管路或者线缆表皮。零件表面没有做复杂的涂层处理，常规生产中采用喷塑防锈即可，颜色和车床本体的漆面保持一致，不会破坏设备整体外观的协调性。在建模逻辑上，这类钣金件优先采用基体法兰特征搭建主体平板轮廓，再通过边线法兰完成两侧安装耳的折弯成型，所有孔位采用异形孔向导或者拉伸切除完成，最后添加展开特征验证下料轮廓的准确性，建模过程中需要同步预留折弯扣除值，保证成型后的实际尺寸和设计尺寸一致，避免出现下料尺寸偏差导致成型后安装孔位错位的问题。对于车床运维场景来说，这类钣金件的建模数据可以直接对接数控冲压设备，不需要额外绘制下料图纸，小批量制备时甚至可以采用激光切割下料后手工折弯完成，能快速满足设备维修的备件需求，减少设备停机等待备件的时间。
