三菱按动式滚珠书写笔精细三维结构

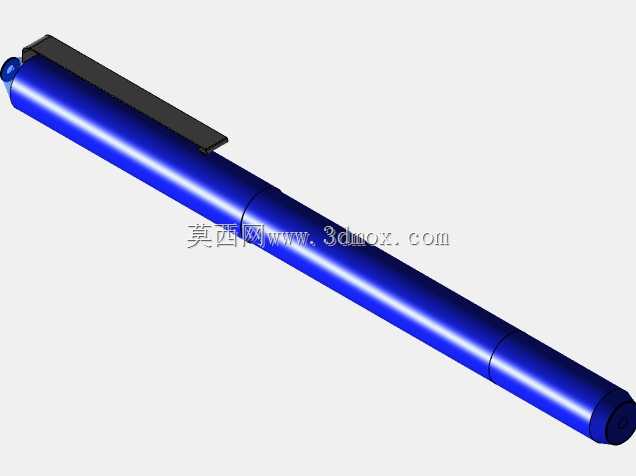

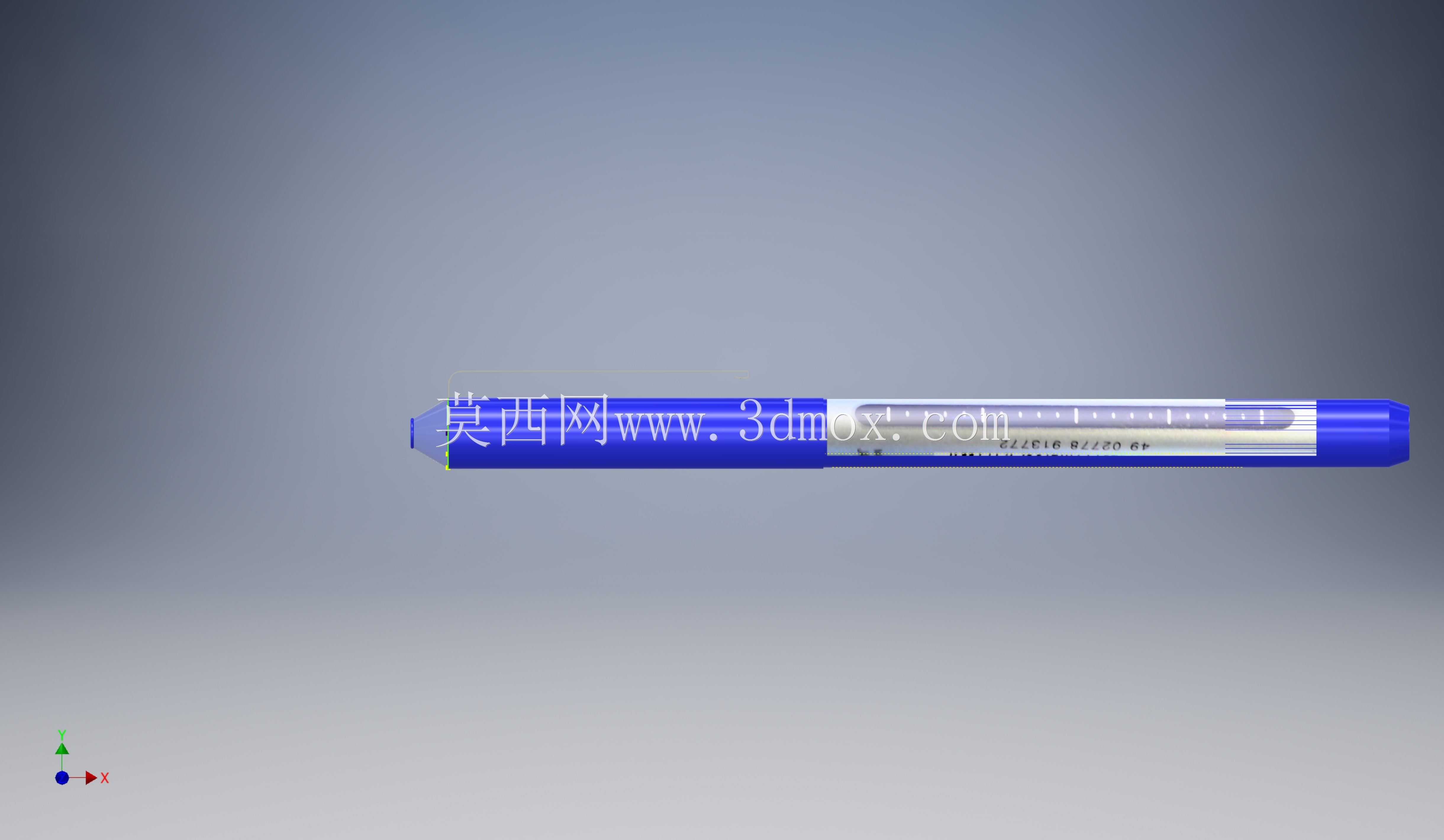

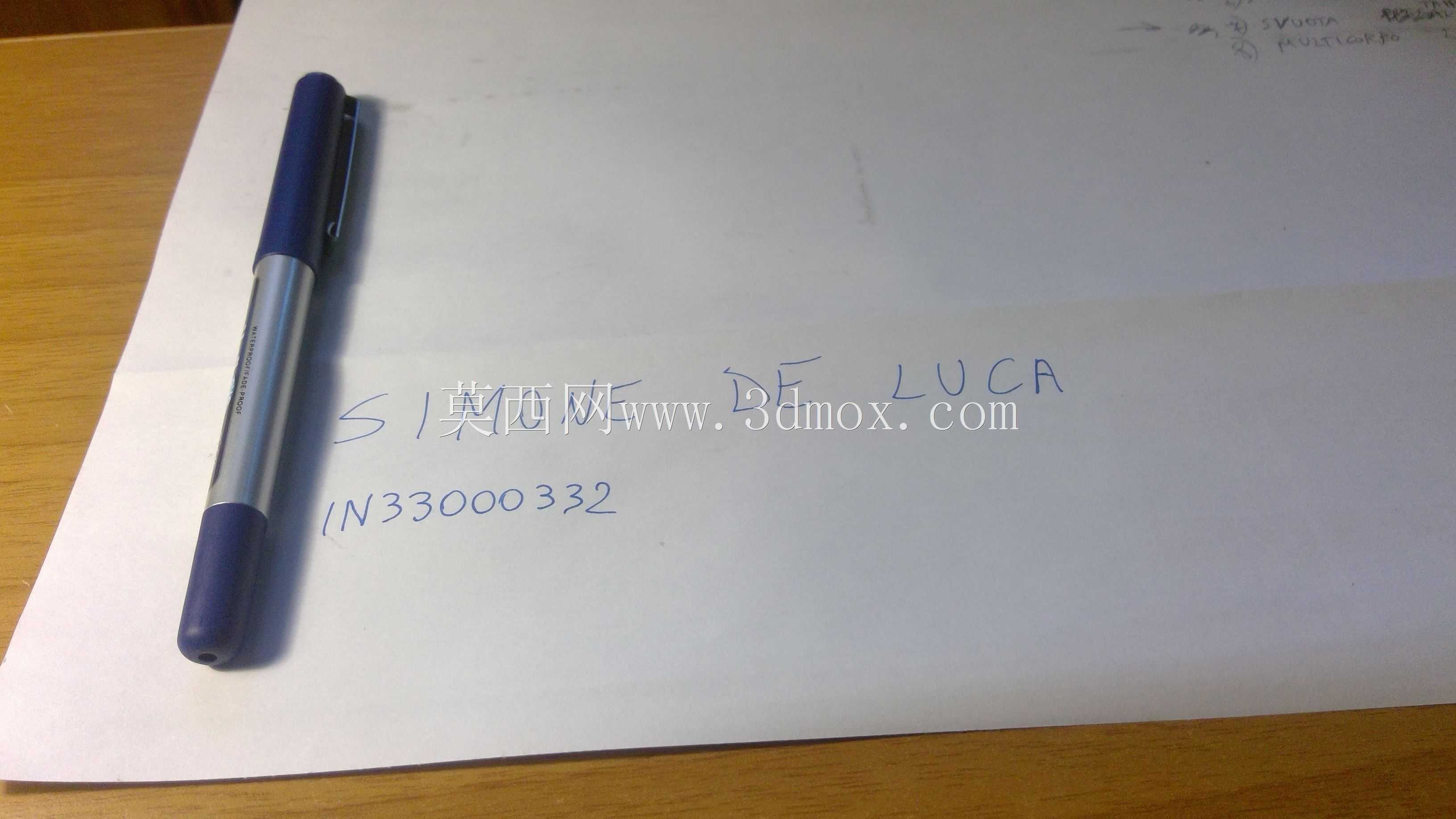

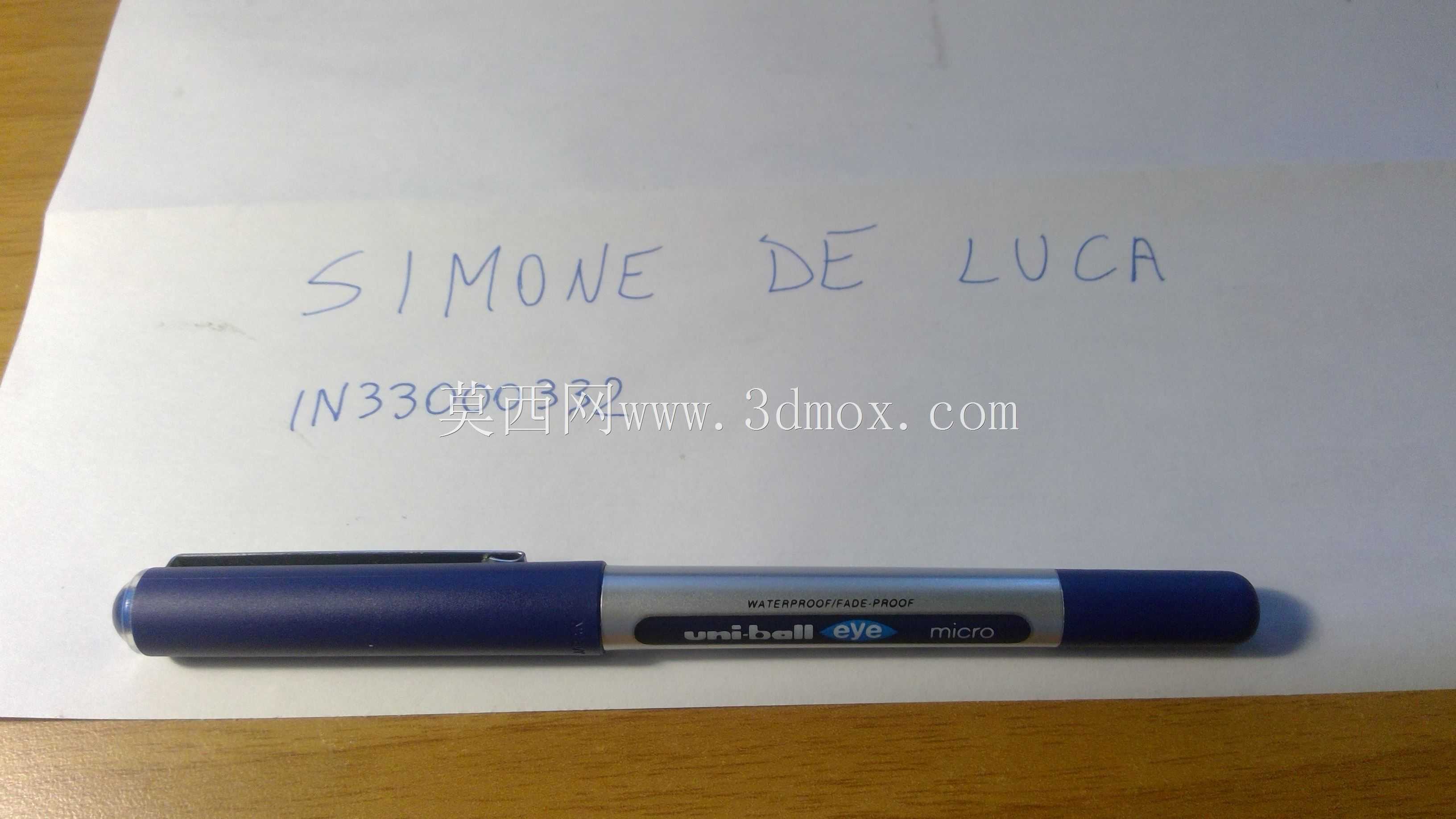

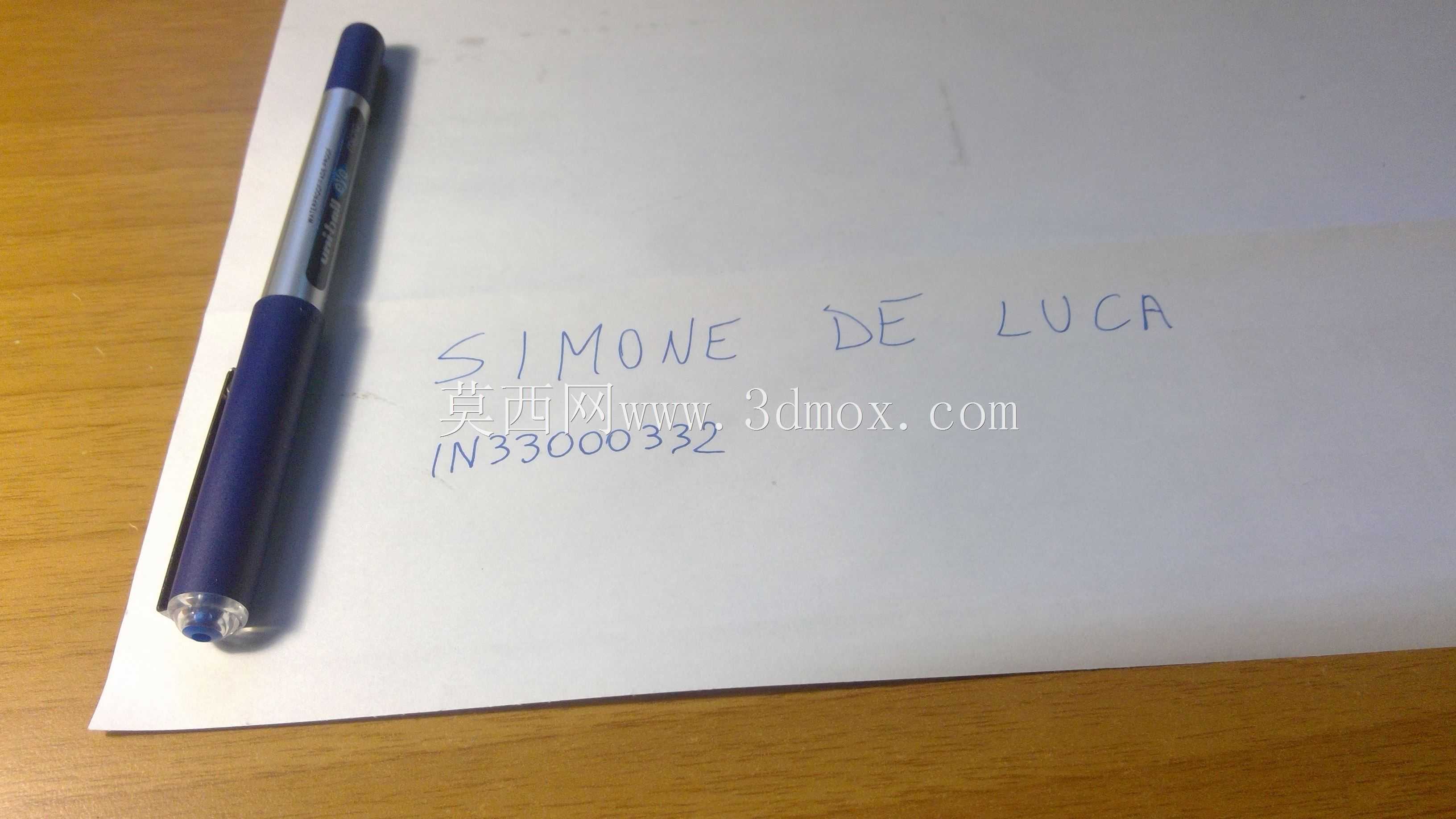

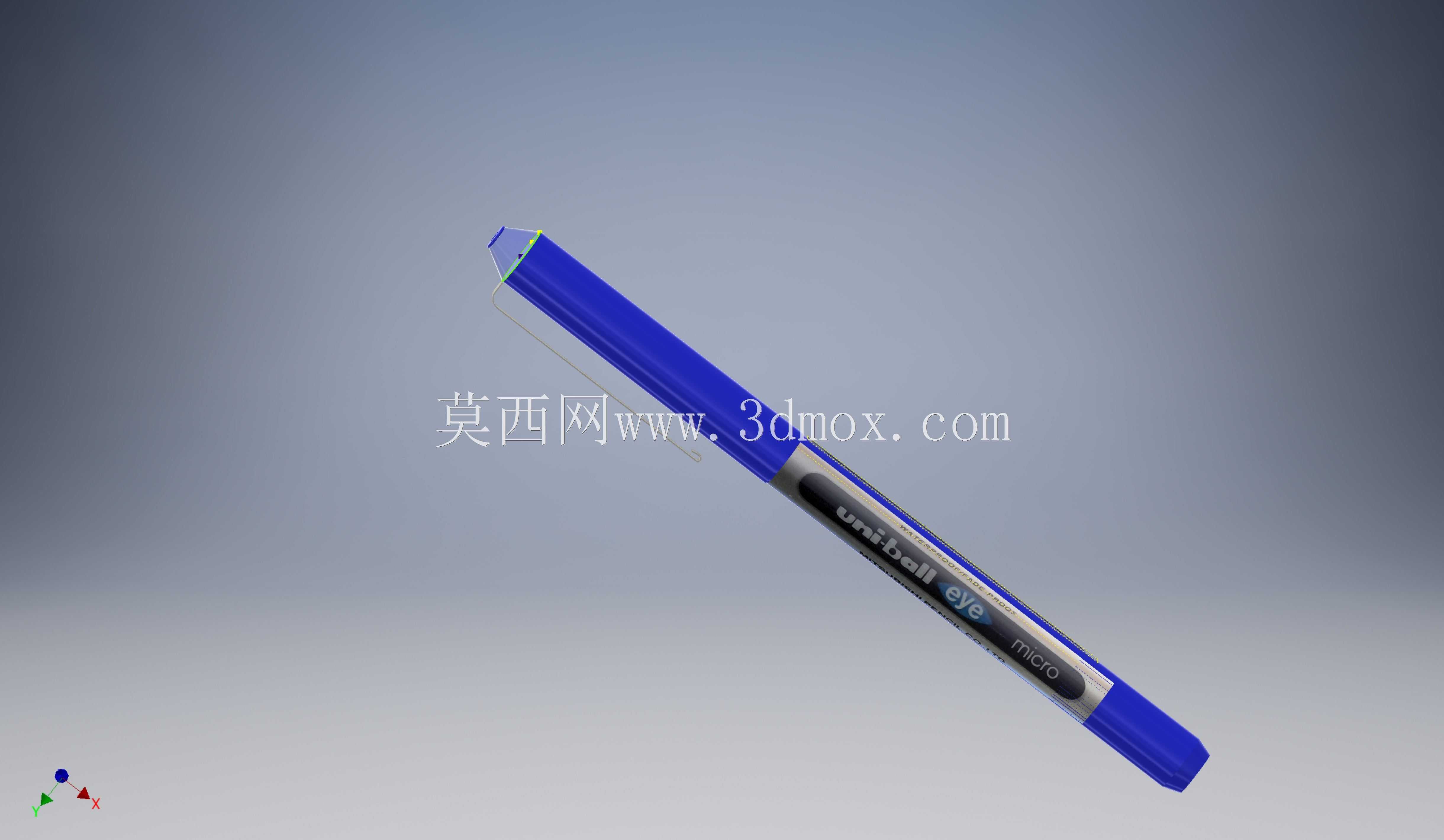

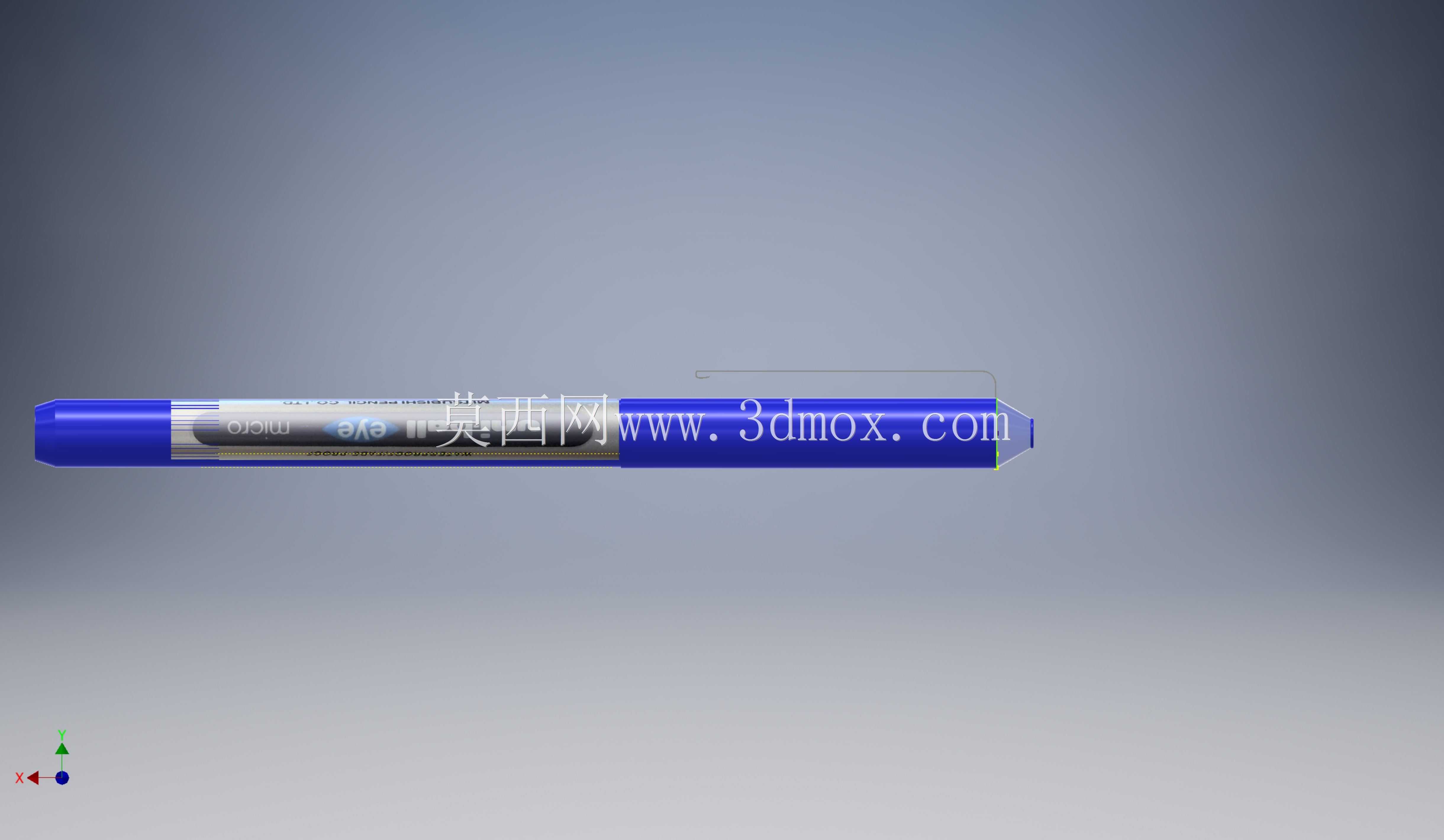

　　日常办公与学生场景中高频使用的按动式滚珠笔，其内部结构的精密程度往往被多数使用者忽略，本次建模完整还原了笔身从外到内的全部配合结构，可直接用于文具产品的结构验证、外观改款设计参考，也可作为消费类电子产品外观手板制作前的结构校核参照。笔身整体采用三段式圆柱配合结构，最外侧的笔帽端盖与笔身主体采用过盈配合加周向定位筋的设计，避免日常插拔笔帽时出现端盖松脱转动的问题，笔夹部分与上端盖做了一体化的结构设计，夹片根部做了0.3mm的圆角过渡，模拟实际金属冲压夹片的弹性形变空间，夹片与笔身外壁预留0.8mm的间隙，可适配厚度1mm以内的书本、笔记本封皮夹持，不会出现夹装后笔身歪斜的问题。笔身中段的金属装饰环采用薄壁圆筒结构，壁厚控制在0.

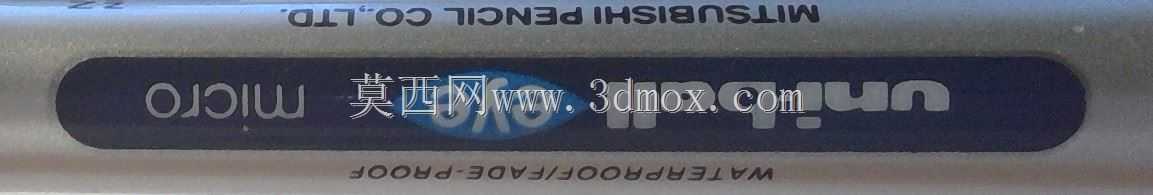

　　4mm，与上下两段塑料笔身的配合段做了0.05mm的间隙配合公差，装配后金属环与塑料段的外圆面齐平，没有台阶凸起，握持时不会有硌手的触感，握持段的橡胶防滑套建模时还原了表面的细微磨砂纹理，橡胶套与笔身内筒采用周向均布的6条定位卡条固定，避免长时间握持转动时橡胶套出现打滑移位。内部的笔芯容纳腔做了变径设计，靠近笔尖的位置做了锥形导向结构，笔芯装配时可自动对中，不需要额外调整位置就能让笔尖准确伸出笔尖端的出芯孔，出芯孔的内径比笔尖外径大0.1mm，既保证笔尖伸缩顺畅，又不会出现笔尖晃动导致书写线条偏移的问题。按动结构部分完整还原了棘轮锁止机构、复位弹簧、笔芯顶块的全部配合关系，棘轮的齿形角度做了45度的倾斜设计，

　　按动时的行程控制在4mm，每一次按动的反馈力度与实际产品一致，复位弹簧的线径0.3mm，有效圈数6圈，自由状态长度18mm，装配后预压缩量2mm，保证按动后笔尖可以完全缩回笔身内部，不会出现笔尖外露刮蹭衣物的问题。建模过程中所有配合面都按照实际注塑件的公差要求做了间隙预留，塑料件的壁厚统一控制在1.2mm，符合常规注塑生产的壁厚要求，不会出现壁厚不均导致的注塑缩痕问题，笔身所有的外边缘都做了R0.2的圆角处理，没有尖锐棱角，符合文具产品的安全设计规范。从实际应用角度出发，该模型可直接导入结构分析软件，模拟笔身从1.5米高度自由跌落时的结构受力情况，验证笔夹、端盖等易损部位的结构强度，也可用于外观渲染，制作产品宣传的效果图素材，对于刚接触消费类产品结构建模的工程师来说，该模型的多零件配合、公差预留、薄壁结构处理方式，都具备较高的参考价值，能帮助理解日常小产品内部隐藏的精密设计逻辑。
