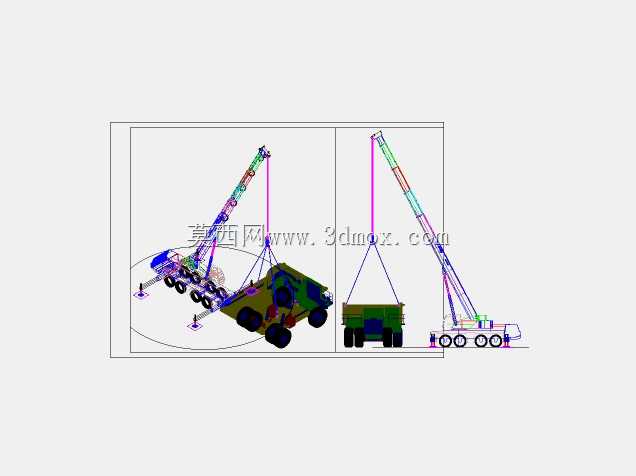

重型越野卡车配套全地面起重作业装备

　　野外油气田场站检修、山地风电设备转运吊装、林区重型物资装卸这类无硬化铺装路面的作业场景里，常规轮式起重机的通过性短板会被无限放大，松软土路、临时推筑的施工便道甚至是没有道路的野外作业点，很容易出现轮胎打滑、底盘托底的情况，根本没法抵达作业点位。这套搭配重型越野卡车的全地面起重装备，就是针对这类非硬化场地的吊装需求做的适配设计，整套系统把重载运输能力和小范围起重作业能力整合到一起，不需要额外调配平板拖车转运起重机，单组作业班组就能完成偏远点位的设备吊装、物资转运全流程作业。从结构设计逻辑来看，整套装备的起重单元采用多节伸缩式箱型臂架结构，臂架截面做了渐变优化，靠近转台的根部臂节采用加厚高强钢焊接，抵消大仰角作业时的根部弯矩，

　　臂节之间的滑块支撑预留了0.2到0.5毫米的磨损补偿间隙，长期带载伸缩也不会出现臂节卡滞、偏磨的问题。转台部分采用回转支承连接底盘承载架，回转驱动采用液压马达配蜗轮蜗杆减速结构，带自锁特性，吊装作业时即使出现液压系统瞬时失压，臂架也不会出现不受控的回转滑移，作业安全冗余足够。支腿结构采用H型伸缩支腿，每个支腿都带独立的液压锁和水平调节油缸，在不平整的野外场地，可以单独调整每个支腿的伸出长度，把整个上车作业面调整到水平状态，支腿盘做了加大直径设计，接地比压控制在0.12MPa以内，即使是在松软的泥土地、沙土地作业，也不会出现支腿沉陷的问题。配套的重型越野卡车采用多轴驱动底盘，轮胎选用大花纹越野工程胎，底盘离地间隙预留了足够的通过高度，

　　车斗部分做了结构加强，既可以承载吊装作业的配重块、索具等附属工具，也能在转场时直接装载待转运的重型零部件，不需要额外搭配货运车辆。建模过程中对整车的作业边界做了完整的干涉校验：臂架全伸最大仰角作业时，臂架末端的吊钩运动轨迹不会和卡车驾驶室、车斗边缘发生碰撞；支腿全伸状态下，整车360度回转作业的稳定系数控制在1.35以上，满足额定起重量下的抗倾覆要求；转场行驶状态下，臂架收回后固定在臂架支架上，整车高度、宽度都符合公路行驶的外廓尺寸要求，不需要额外拆解就能在普通等级公路上长距离转场。细节设计上，吊钩组带防脱棘爪，避免吊装索具从吊钩内脱出；臂架头部装有高度限位触发装置，吊钩起升到极限位置时会自动切断起升油路，防止过卷拉断钢丝绳；

　　液压管路沿臂架内侧布置，外部加装防护盖板，避免野外作业时被飞石、树枝刮破油管；底盘的燃油箱、液压油箱都做了底部防撞防护，在崎岖路面行驶时不会被路面凸起的石块磕破。针对野外作业的维护便利性，整套设备的润滑点都做了集中引出设计，日常保养时不需要爬到臂架、转台的狭窄位置加注润滑脂；液压滤芯、燃油滤芯都布置在车身侧面易于操作的位置，野外现场就能完成滤芯更换作业；电气系统的接插件都采用防水密封结构，雨天作业或者涉水行驶后不会出现电路短路的问题。这套装备的适用场景覆盖很广，除了常规的野外工程施工，在应急救援场景下也能发挥作用，比如地震、泥石流灾害后的道路抢通、重型救援设备吊装，它的高通过性可以快速抵达受灾现场，第一时间展开吊装作业，不需要等待道路完全修通。建模时对所有运动部件都做了运动副约束，臂架伸缩、变幅、回转、支腿收放、吊钩起升的动作都可以实现动态模拟，设计人员可以直接在模型里校验不同作业幅度下的部件干涉情况，也能模拟不同坡度场地的支腿调节参数，给现场作业的操作手提供直观的操作参考，减少现场调试的时间，降低作业过程中的安全风险。
