集装箱吊运刚性悬架吊具结构设计

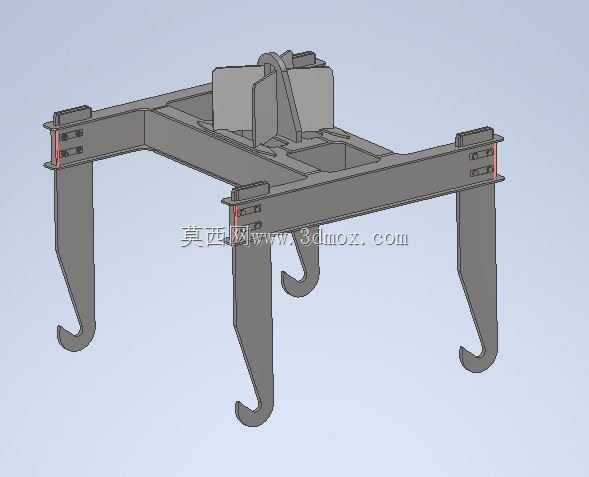

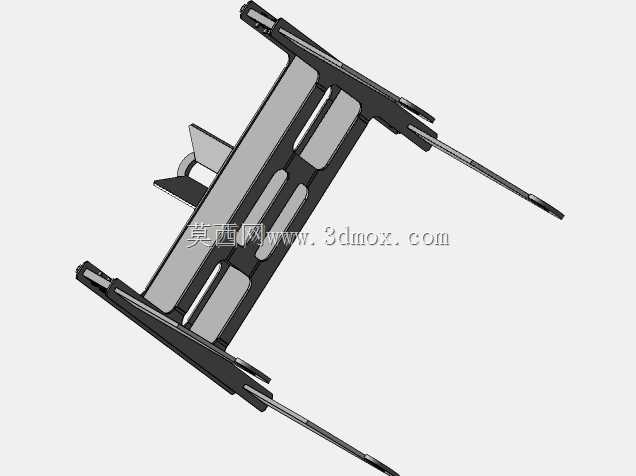

　　在港口集装箱堆场、铁路货场集装箱装卸区、内陆集装箱中转站这类场景里，常规柔性吊索具吊运集装箱时容易出现箱体偏摆、对位不准的问题，尤其是在大风天气或者吊运堆叠层数较高的集装箱时，柔性吊具的晃动会大幅降低对位效率，甚至存在碰撞相邻箱体的安全隐患，这款刚性悬架吊具就是针对这类工况开发的专用吊装部件。从结构设计逻辑来看，整个吊具采用框架式刚性主体结构，主体横梁采用箱型截面焊接结构，相比同规格的H型钢横梁，箱型截面的抗扭刚度提升40%以上，能够抵消单侧吊爪受力时产生的扭转力矩，避免吊具主体出现侧向变形。四个吊爪采用等距对称布置，吊爪的钩头尺寸完全匹配集装箱顶部的标准角件开孔，钩头的接触圆弧做了淬火硬化处理，表面硬度达到HRC45-50，

　　能够承受长期反复吊装带来的接触磨损，避免钩头磨损后出现滑脱风险。吊具顶部的吊耳采用双耳板铰接结构，和起重设备的吊钩连接时，铰接结构可以允许吊具在小范围内自适应调整水平角度，不会因为起重吊钩的微小偏斜导致吊具整体卡滞。在实际使用过程中，吊具的四个吊爪可以根据不同规格的集装箱调整横向间距，调整滑道上设置有等距定位销孔，切换20英尺、40英尺标准集装箱作业时，只需要拔出定位销，滑动吊爪到对应位置后插入定位销即可完成调整，不需要额外的工具辅助，单人工况下5分钟内即可完成规格切换。吊爪的钩头设置有防脱挡块，当钩头卡入集装箱角件后，挡块在弹簧力作用下自动弹出，挡住角件的脱出路径，只有当吊具完全将集装箱放置到支撑面，吊爪不受力时，

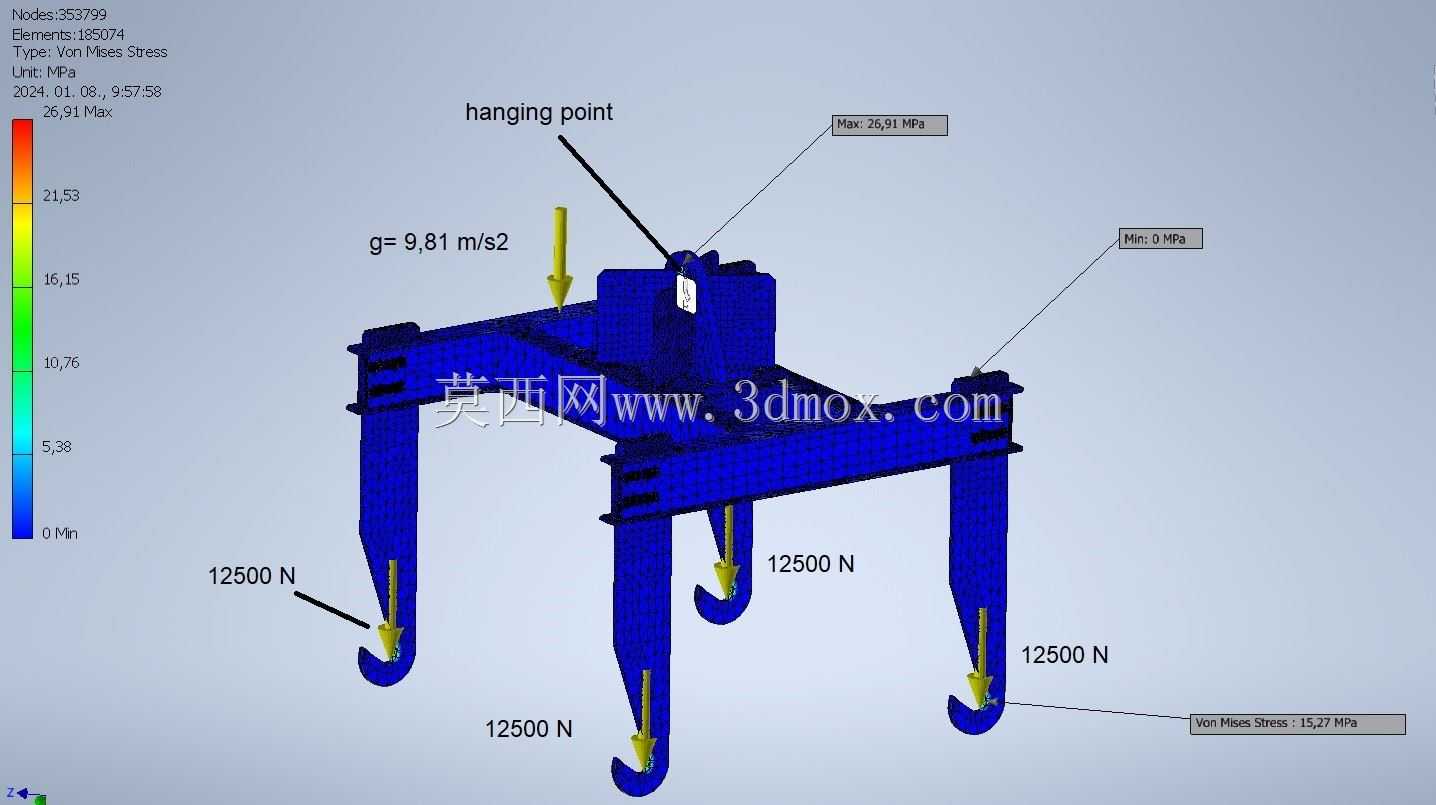

　　挡块才能被手动拨开，从根源上避免了吊运过程中集装箱脱落的风险。从安装边界来看，这款吊具的主体宽度在收拢状态下为2.3米，展开到40英尺集装箱适配位置时总宽度为11.8米，整体高度为1.6米，顶部吊耳的连接孔直径适配50吨级起重吊钩的连接销轴，吊具自身重量控制在2.1吨，额定起重量达到35吨，完全覆盖标准集装箱的满载总重量要求。设计过程中对主体框架做了有限元受力分析，在1.25倍额定载荷的工况下，主体横梁的最大变形量不超过2毫米，最大应力集中点出现在吊爪和横梁的连接位置，应力值为186MPa，远低于Q355钢材的屈服强度，安全系数达到1.8以上，满足起重设备的安全设计规范。和传统的柔性钢丝绳吊具相比，

　　这款刚性悬架吊具的作业对位精度可以控制在10毫米以内，不需要作业人员反复推拉箱体调整位置，单箱吊装的对位时间可以缩短30%以上，同时刚性结构完全避免了吊运过程中的箱体晃动，在风速达到6级的工况下依然可以稳定作业，大幅提升了恶劣天气下的装卸作业效率。吊爪的钩头和主体采用螺栓连接结构，当钩头出现磨损超限或者损伤时，可以单独拆卸更换钩头部件，不需要整体更换吊具主体，降低了后期的维护成本。主体框架的所有焊接位置都做了去应力退火处理，避免焊接残余应力导致长期使用后框架出现变形，所有外露的金属表面都做了抛丸除锈后喷涂环氧富锌底漆加聚氨酯面漆，能够适应港口区域高盐雾、高湿度的腐蚀环境，面漆层的设计使用寿命达到5年以上。吊具上还预留了智能定位模块的安装位置，可以后续加装激光对位传感器、集装箱号识别摄像头等智能化部件，不需要对主体结构做二次加工改造，适配现有港口的智能化装卸改造需求。在日常维护方面，吊爪的滑动接触面设置有润滑油杯，只需要每周加注一次锂基脂即可保证滑动顺畅，铰接吊耳的位置设置有防尘密封圈，避免粉尘进入铰接轴造成磨损，铰接轴的设计使用寿命达到3万小时以上，日常维护工作量远低于结构复杂的伸缩式集装箱吊具，适合中小货场、铁路中转站这类维护能力有限的作业场景使用。
