乘用车前置动力舱引擎外覆盖罩结构

　　做车身结构设计快十二年，经手的外覆盖件项目里，引擎罩的曲面迭代是最考验工程与造型平衡的环节，这次的前置动力舱引擎外覆盖罩结构，是针对常规横置前驱家用乘用车开发的外覆盖件方案。先从实际装车场景说，这个部件安装在乘员舱前方、动力舱最上部，上表面直接构成车头前部的上部造型面，日常行驶中首先要承接气流梳理的作用——高速工况下，罩体前缘的弧度要和前格栅、前风挡下沿形成连续的气流导向面，避免气流在风挡根部形成紊流增大气阻，同时还要兼顾行人碰撞保护的硬性要求，罩体内侧和动力舱内的发动机本体、空滤壳体、蓄电池上沿之间必须预留足够的溃缩空间，不能在头部碰撞时让硬点直接接触行人头部造成额外伤害。

　　从功能特性上拆解，这个罩体首先是动力舱的上部防护结构，日常行驶中要阻挡路面溅起的泥水、灰尘直接落到动力舱部件表面，降低线束接插件、橡胶管路的老化速度；其次是隔音降噪的载体，量产状态下罩体内侧会粘贴多块不同密度的吸音棉，阻隔发动机运转时的高频噪声向乘员舱传递；另外还要承担前部碰撞时的力传导作用，正面偏置碰撞过程中，罩体要按照预设的折弯路径发生褶皱变形，既不能整体冲入乘员舱造成人员伤害，也要能吸收部分碰撞能量降低乘员舱的侵入量。

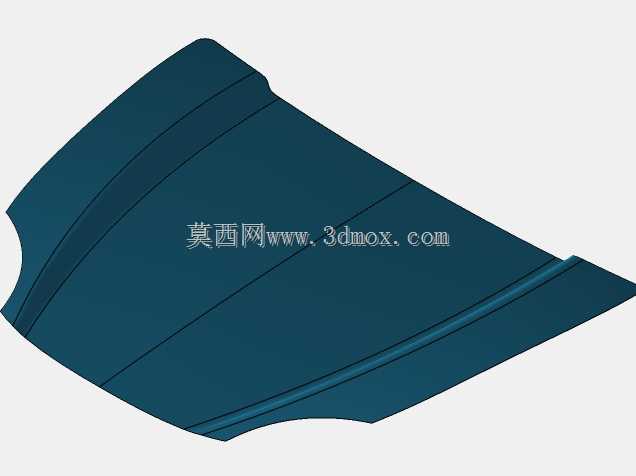

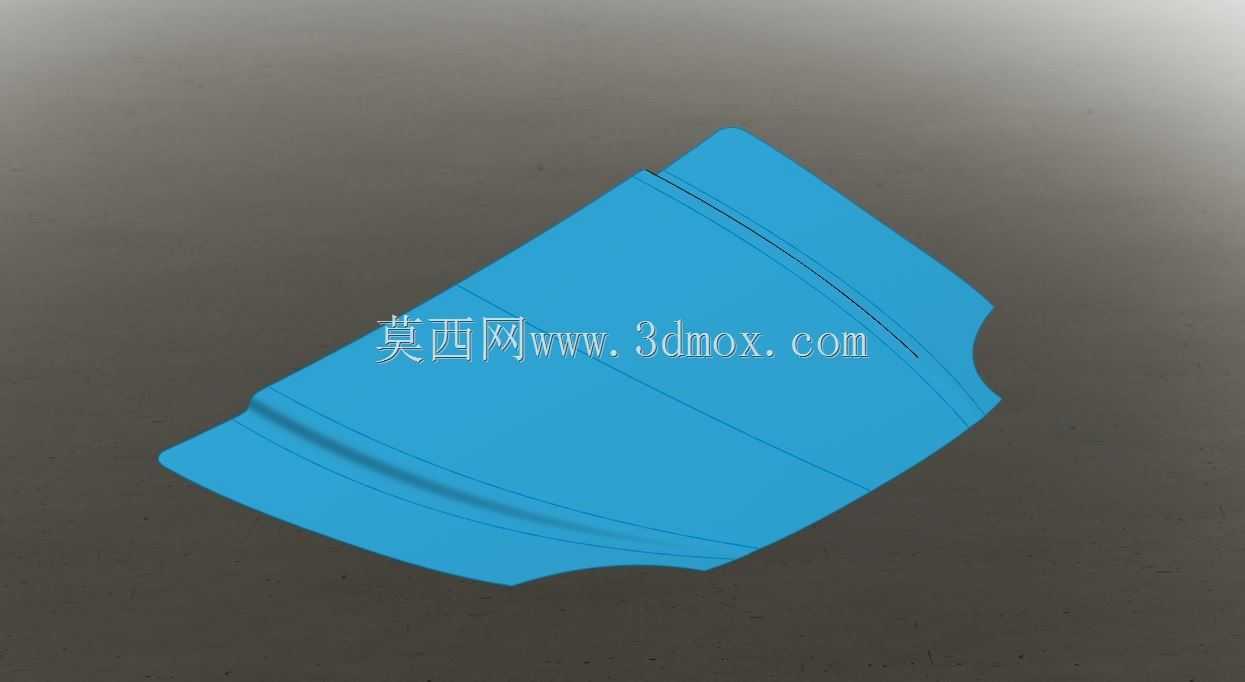

　　设计思路上没有走夸张的棱线造型路线，而是优先保证曲面的冲压工艺可行性，主型面采用大曲率顺滑过渡，两侧的筋线从A柱下沿向前延伸至格栅上沿，既在视觉上拉宽车头的横向观感，也能在不增加板厚的前提下提升罩体的整体扭转刚度——毕竟引擎罩是单侧铰接、多点锁止的开合件，日常开关过程中如果刚度不足，很容易出现边角震颤、长期使用后铰链安装位变形的问题。曲面构建阶段先做了A级曲面的连续性检查，保证相邻曲面之间的G2连续，避免量产喷漆后出现光影畸变，同时在罩体前缘做了小角度的下翻边，和前保险杠上沿形成均匀的匹配间隙，间隙公差控制在±0.5mm以内，避免出现高低差、缝隙不均的外观缺陷。

　　安装边界的设定完全参考主流A级车的通用布置，铰链安装位设置在罩体后缘靠近风挡下沿的两侧，采用常见的暗装式铰链，安装面做了局部的加强筋结构，加厚局部板材厚度到1.2mm，比主型面的0.8mm板厚高出0.4mm，保证反复开合过程中安装点不会出现应力开裂。锁止点设置在罩体前缘中部，对应前格栅上部的锁体安装位，锁扣安装座同样做了局部加强，同时预留了缓冲胶墩的安装孔，四个胶墩分别布置在罩体两侧的纵梁对应位置，关闭状态下胶墩压缩量控制在3mm左右，既可以缓冲行驶中的震动，也能避免罩体和下部硬点直接接触产生异响。

　　尺寸设定上，整体横向宽度覆盖两侧翼子板的上部匹配面，纵向长度从风挡下沿延伸至前保险杠上沿，整体型面的最高点设置在中部靠前位置，既保证动力舱上部有足够的布置空间容纳发动机进气歧管等突出部件，也不会因为型面过高影响驾驶员的前方视野——做模型阶段特意校核了前方下视野线，保证驾驶员能看到车头前方3.5米处的1米高障碍物，满足乘用车视野的强制标准要求。罩体四周的翻边结构全部采用包边工艺，外板和内板通过折边胶粘接，翻边宽度控制在8mm，既保证连接强度，也不会因为翻边过宽导致边缘出现波浪变形。另外在罩体内侧预留了隔音棉的卡扣安装孔，孔位间距控制在150mm左右，保证吸音棉安装后不会出现局部塌陷、脱落的问题，同时在内板上设计了多道纵向的加强筋，在不增加整体重量的前提下，把罩体的一阶模态提升到35Hz以上，避免行驶中出现共振轰鸣的问题。

　　实际建模过程中特意做了运动干涉校核，模拟罩体最大开启角度70度的状态下，罩体后缘和风挡玻璃、雨刮臂之间预留了至少25mm的安全间隙，不会在开启过程中刮伤风挡玻璃或者碰坏雨刮结构；同时校核了罩体关闭状态下和周边翼子板、前大灯、前保险杠的匹配间隙，所有相邻件之间的间隙均匀度偏差不超过0.3mm，完全满足量产装车的匹配要求。
