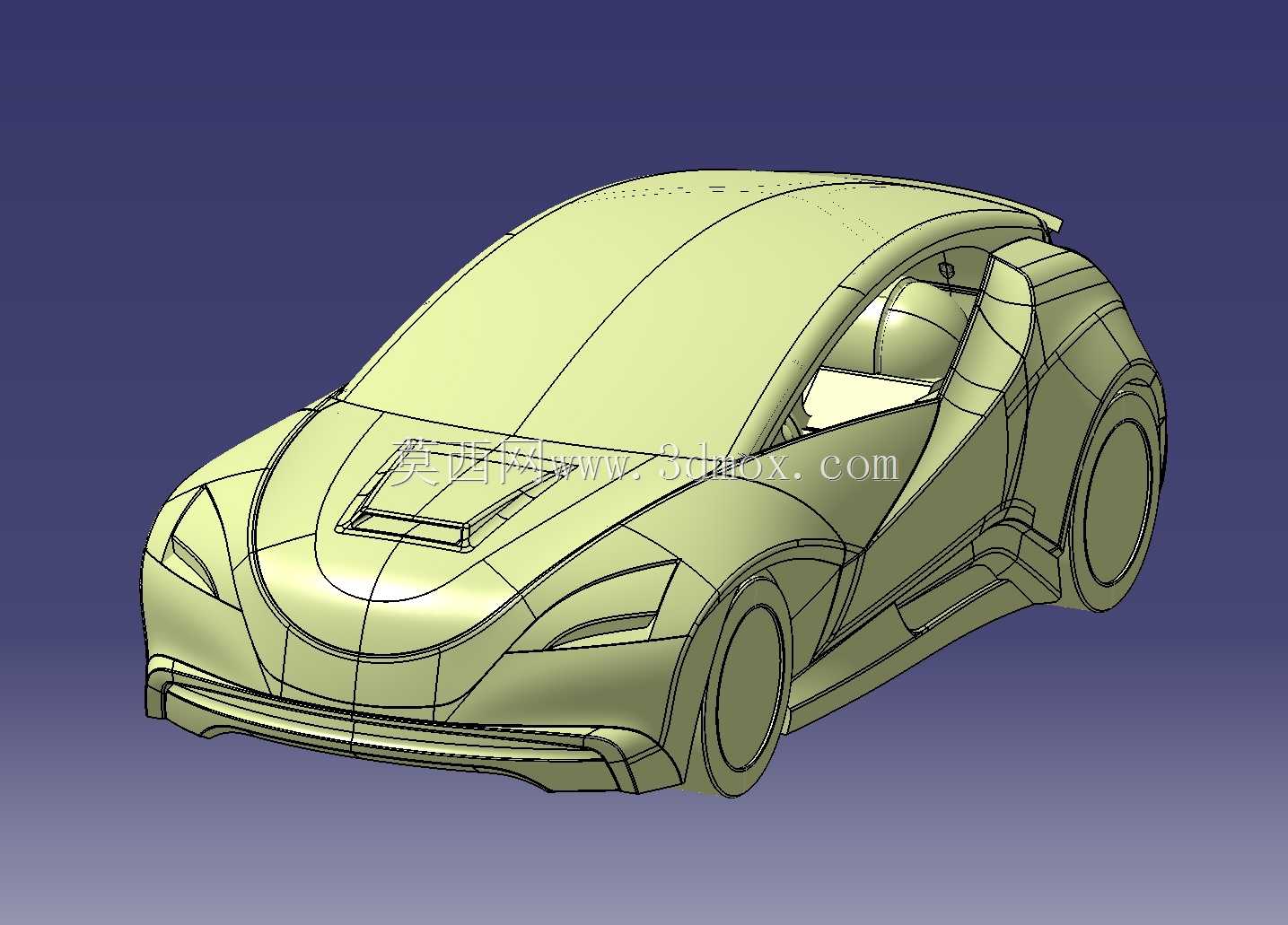

概念款紧凑型乘用轿车外观结构设计

　　这套三维结构数据面向乘用车前期造型验证阶段开发，可直接用于油泥模型铣削参考、风洞仿真对标、总布置硬点校核工作，覆盖从概念草图落地到工程可行性验证的全流程前置环节。不同于量产定型车的数模，这套数据保留了概念设计阶段的曲面张力特征，同时兼顾了工程落地的边界约束，能帮助结构团队在造型评审阶段就提前排查安装干涉、人机工程冲突等常见问题。

　　从功能特性来看，数模完整还原了车身外覆盖件的分缝逻辑，前脸区域预留了前大灯安装腔体、前保险杠吸能结构的布置空间，引擎盖表面的特征筋线并非单纯造型装饰，其走向经过曲率连续优化，可在高速行驶时引导气流沿车身表面平顺流动，降低风阻系数的同时减少前风挡的紊流噪音。车身侧面采用短前后悬的紧凑型布局，轮拱区域的曲面做了外扩处理，既可以容纳更大尺寸的轮毂与制动系统，也能在视觉上降低整车重心，侧围的内凹曲面预留了侧裙护板、车门防撞梁的安装厚度，不会因为追求造型流畅度压缩乘员舱的横向空间。

　　设计思路上，这套数模采用自顶向下的骨架建模逻辑，先确定整车的硬点边界：包括轴距、轮距、乘员舱R点位置、前后悬长度这些核心参数，再基于骨架线搭建A级曲面，所有曲面都满足G2连续要求，不存在曲率突变的折角，避免后期模具加工时出现面褶皱、光影不顺的问题。车门区域采用了无框车门的结构预留，门洞的密封面做了整圈连续的偏移处理，能保证后期密封条安装后的压缩量均匀，不会出现局部密封不严漏水的问题。车顶线条从A柱顶端平滑过渡到车尾的小型尾翼，尾翼的角度经过气动优化，可在高速行驶时为后轮提供额外下压力，同时不会增加过多的风阻。

　　安装边界方面，数模中明确标注了各部件的安装间隙参考值：外覆盖件之间的分缝间隙统一控制在3.5mm，面差控制在1mm以内，符合主流乘用车的装配公差要求。前轮的最大转向角度预留了32度的转动空间，转向过程中轮胎与轮拱内衬、悬架摆臂之间的最小安全间隙保留了25mm，即使在满载颠簸工况下也不会出现运动干涉。乘员舱区域的玻璃曲面做了厚度偏移，预留了5mm的钢化玻璃安装厚度，A柱的截面宽度控制在满足侧碰强度要求的最小值，尽可能减少驾驶员的视野盲区。车尾的后保险杠区域预留了倒车雷达、后尾灯、牌照安装板的固定点位，所有安装点的凸台高度都做了统一规范，方便后续安装支架的通用化设计。

　　在实际应用场景中，这套数模既可以作为高校交通工具设计专业的教学案例，帮助学生理解从造型创意到工程结构的转化逻辑，也可以供车企的前瞻设计部门做造型方向参考，快速迭代不同的外饰方案。做整车气动仿真时，可以直接基于这套数模抽取外表面面网格，不需要再做大量的几何清理工作，能缩短前期仿真的前处理周期。做总布置校核时，可将底盘平台、三电系统、内饰硬点的数据导入装配，快速验证新造型与现有平台的匹配度，减少后期因为造型问题导致的工程更改量。不同于纯外观展示用的多边形模型，这套数模的所有曲面都是可编辑的参数化特征，设计人员可以直接调整曲面的控制点，修改轮拱造型、腰线走向、前脸特征，快速衍生出不同风格的设计方案，不需要从零开始重建模型，能大幅提升概念设计阶段的工作效率。
