40齿正时传动同步带轮结构设计

　　在机床主轴进给传动、内燃机配气机构、自动化生产线工位同步输送这类对传动相位精度有严格要求的场景里，正时皮带轮是保障传动比恒定、无滑差传动的核心零件，本次设计的40齿正时皮带轮，正是适配CA6140车床辅助传动系统的配套传动件，也可通用在同节距同步带的各类传动布局中。从实际工况需求出发，这类带轮的应用场景往往存在中低速、中等载荷、长期连续运转的特点，部分安装在机床润滑系统附近的使用场景还会接触少量切削油雾，因此设计时首先要兼顾传动精度、安装便捷性与运转稳定性。设计思路上，首先确定带轮的齿形参数匹配T型齿同步带的啮合要求，40齿的齿数设定是根据传动系统的传动比需求反推得出，能够满足输入端到输出端1:1或对应减速比下的相位匹配要求，

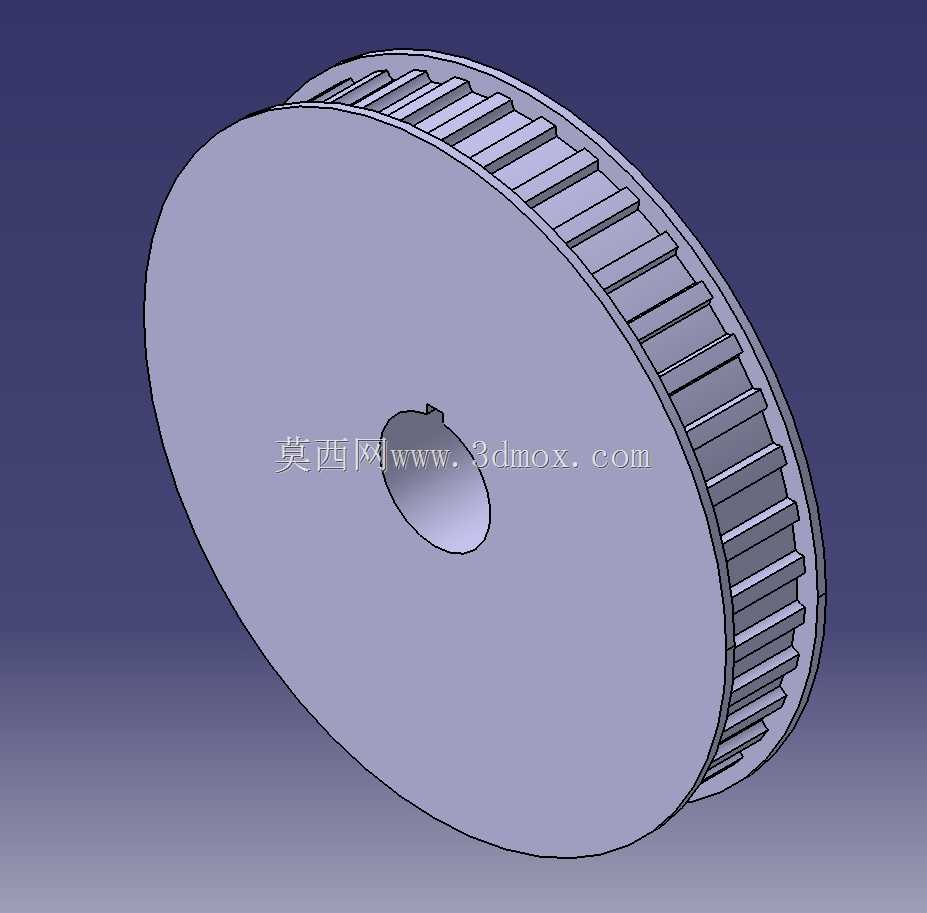

　　避免传动过程中出现齿间啮合错位导致的传动误差。带轮整体采用盘式结构，中心设置带键槽的安装孔，键槽的尺寸按照对应轴径的平键连接标准设计，能够实现周向固定，传递额定扭矩，避免带轮与传动轴之间出现相对转动，保障传动相位的准确性。轮缘部分的齿形采用渐开线适配的梯形齿廓，每个齿的齿距、齿高、齿厚参数都严格匹配对应规格同步带的齿槽尺寸，啮合过程中能够保证带齿与轮齿充分贴合，减少啮合冲击，降低运转过程中的噪音与齿面磨损。带轮的腹板采用实心圆盘结构，而非辐条式设计，一方面是因为该规格带轮的整体直径不大，实心结构的加工工艺更简单，车削加工时一次装夹即可完成大部分形面的加工，减少装夹误差；另一方面实心腹板的动平衡性能更好，

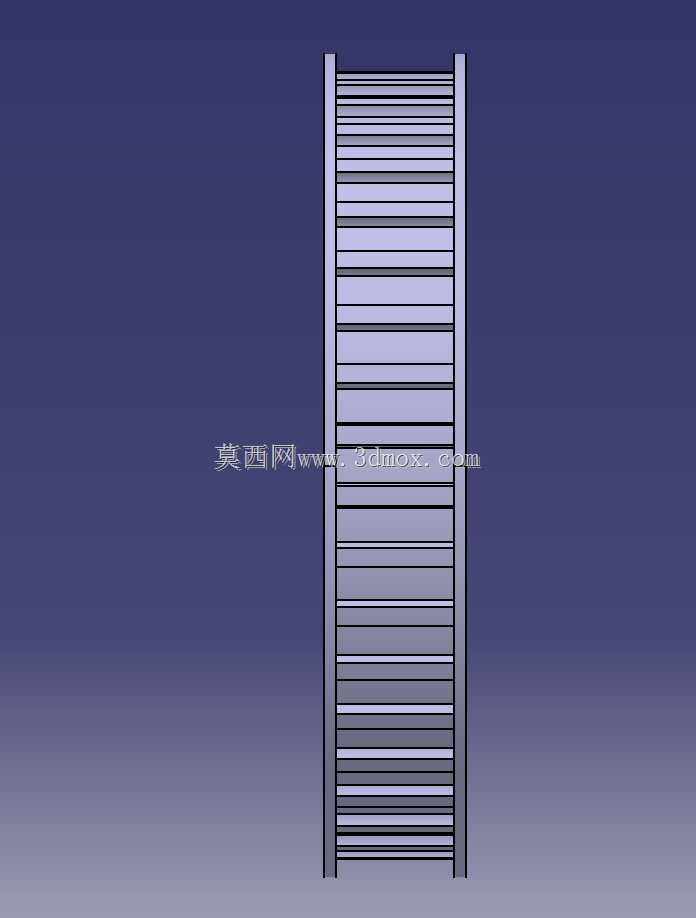

　　在额定转速下运转时不会出现明显的径向跳动，能够延长配套同步带的使用寿命，避免带体因为轮体跳动产生周期性的附加载荷。安装边界方面，带轮的轴向宽度略宽于配套同步带的带宽，两侧设置有限位挡边，挡边的高度高出齿顶一定距离，能够防止同步带在运转过程中出现轴向窜动甚至脱带的问题，尤其是在中心距较长、带体张紧力存在小幅波动的传动布局中，两侧挡边的限位作用至关重要。中心安装孔的轴向长度根据传动轴的安装轴段长度设计，孔的端面设置有倒角，方便装配时快速套入传动轴，键槽的位置与齿形的相位对应，装配时能够快速找正传动相位，减少装配调试的时间。从功能特性来看，该正时皮带轮依靠带齿与轮齿的啮合传递动力，区别于普通V带轮的摩擦传动，

　　不会出现弹性滑动导致的传动比失准，能够保证输入端与输出端的转角严格同步，这一点在机床的进给传动、发动机的配气相位控制这类对传动相位精度要求极高的场景中是不可替代的。设计过程中还考虑了带轮的减重需求，在保证轮体结构强度的前提下，腹板部分的厚度经过受力校核，能够承受额定扭矩下的剪切应力与弯曲应力，不会出现轮体变形或者齿根断裂的问题，同时尽可能控制轮体的整体重量，降低传动轴的附加径向载荷，减少支撑轴承的磨损。实际选型使用时，需要注意该带轮适配的同步带节距与带宽参数，安装时要保证两带轮的端面共面，避免带体出现偏磨，张紧力调整到合适区间，既不能过松导致跳齿，也不能过紧加剧带齿与轮齿的磨损、增大轴承受力。轮齿的表面粗糙度经过严格控制，齿面不会存在尖锐的毛刺或者加工刀痕，避免运转过程中刮伤同步带的带齿基体，延长同步带的更换周期。另外，带轮的中心孔与键槽的形位公差严格按照传动轴的配合公差设计，采用过渡配合的公差带，既保证装配时能够顺利压装，又不会在运转过程中出现松动。在机床的正时传动布局中，这类带轮通常安装在主轴箱的外侧或者进给箱的传动端，配合张紧轮使用，能够长期稳定传递动力，保障机床各运动部件的动作同步性，避免因为传动相位偏差导致的加工误差或者机构碰撞问题。
