RC3D无刷电动引擎三维建模作品

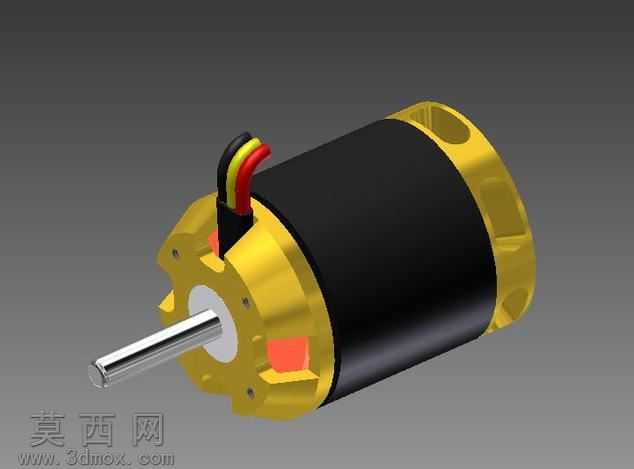

本作品为RC遥控模型配套的无刷电动引擎三维建模成果，建模阶段采用Autodesk Inventor平台完成全参数化结构搭建，首先依据航模无刷电机的通用尺寸规范，确定定子外径30mm、机身长度26mm的基础外形参数，对应1600KV的转速特性匹配内部绕组、磁钢的排布比例。建模过程中优先完成核心输出轴的特征绘制，采用拉伸、旋转命令构建直径适配标准航模桨夹的金属输出轴，轴身做同轴度约束保证后续装配精度；随后依次构建前端盖、后端盖的壳体结构，端盖部分采用铝合金质感的金色金属材质，预留安装固定孔位与轴承装配槽，端盖边缘做圆角过渡处理还原真实机加工的倒角细节。机身中段的定子外壳采用哑光黑色耐高温工程塑料材质，表面做细微的磨砂纹理渲染，还原无刷电机外壳的散热质感；出线端位置构建三相动力线结构，分别采用红、黑、黄三色绝缘外皮材质，线缆根部做热缩管固定的细节特征，还原真实无刷电机的出线防护结构。端盖内侧预留磁钢安装位的结构特征，虽然外观不可见，但建模时仍保留内部绕组与磁钢的装配间隙，保证模型结构的完整性与可装配性；前端输出轴与端盖衔接处做白色绝缘垫片的细节建模，垫片与轴、端盖分别做同轴配合约束，还原真实电机的密封绝缘结构。渲染阶段采用工作室渐变灰色背景，搭配柔和的侧方主光源与顶部补光，突出金属端盖的反光质感与黑色外壳的哑光对比，输出轴部分做金属镀铬的高反光材质调整，还原钢制轴件的金属光泽。整体建模严格遵循RC无刷电机的实际生产结构逻辑，所有装配孔位、配合间隙均参照量产同规格电机的尺寸参数设置，既保证外观展示的还原度，也可用于后续的结构验证、3D打印外壳适配或者航模动力系统的装配模拟，模型同时导出STEP、IGES、STL等通用格式，可适配多数三维设计软件的导入编辑需求，满足不同场景下的使用要求。
