CA6140机床配套物联网平台安装壳体

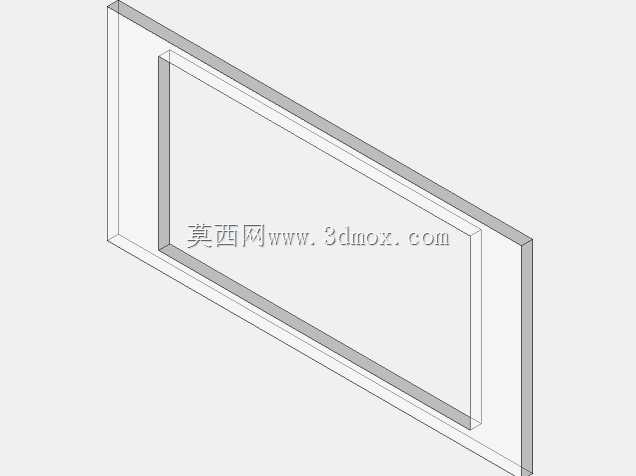

　　在普通车床CA6140的数字化改造场景中，这类嵌入式安装的物联网平台壳体是实现设备数据采集、状态上传的核心承载部件，区别于外置式的数采终端，该结构采用内嵌式安装思路，直接嵌入机床操作侧的预留安装腔体内，不会额外占用操作工位的有效空间，也不会干涉车床溜板箱、刀架的正常移动行程。从结构设计逻辑来看，壳体采用双层嵌套式的框体结构，外层为安装固定边框，预留了与机床面板贴合的安装止口，安装时可直接卡入机床钣金面板的预切开孔内，边框背面设置有均匀分布的螺丝固定柱，可通过M4沉头螺丝从面板背面完成锁紧固定，安装后正面与机床操作面板保持齐平，无突出棱角，避免操作人员上下工件时发生磕碰。内层为功能模块安装腔，腔体内壁预留了多个不同高度的安装凸台，

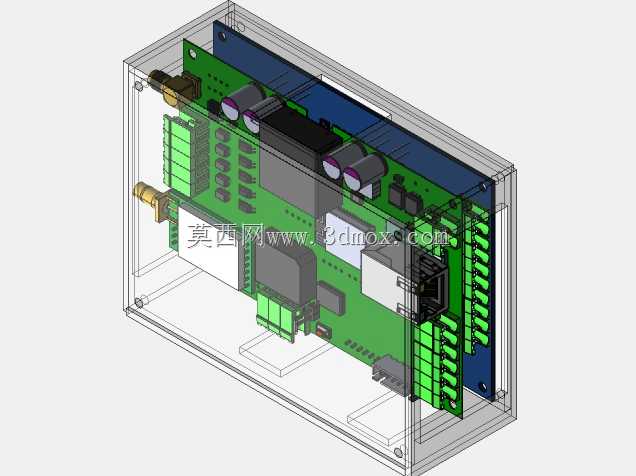

　　可适配不同尺寸的物联网主控板、通讯模块、电源模块的固定需求，凸台上预置的M3螺纹孔无需额外攻丝，直接通过螺丝即可完成电路板的固定，腔体内侧还设计有走线槽位，可将电源走线、信号采集走线、天线馈线规整收纳，避免内部走线杂乱影响模块散热，也能防止车床运行时的振动导致线材磨损松脱。从安装边界尺寸来看，该壳体的外框尺寸严格匹配CA6140车床操作面板的标准预留开孔尺寸，安装深度控制在80mm以内，不会与面板后方的车床电气线路、操作杆传动结构发生干涉，壳体正面的透明视窗区域采用内嵌式安装槽，可固定钢化玻璃或亚克力防护面板，既可以清晰观察内部模块的运行指示灯状态，也能阻挡车床加工时产生的切削液飞溅、铁屑侵入，防护等级可达到IP54，

　　满足机加工车间的复杂工况使用需求。在实际应用中，该壳体内置的物联网平台可对接CA6140车床的主轴编码器、进给轴位置传感器、主轴温度传感器，实时采集车床的主轴转速、进给量、加工时长、故障报警信息，通过内置的4G或以太网模块将数据上传至车间管理系统，帮助生产管理人员实时掌握设备运行状态，统计设备稼动率，提前预判设备故障。设计过程中充分考虑了车床运行时的振动特性，壳体整体采用刚性较好的钣金折弯焊接结构，边角处做了加强筋处理，避免长期振动导致壳体变形，安装止口处还预留了密封胶条的安装槽，安装时嵌入橡胶密封胶条，可进一步提升壳体的防尘防液能力，适应机加工车间多油、多尘、有切削液飞溅的使用环境。壳体的侧面预留了通讯接口、电源接口的开孔，

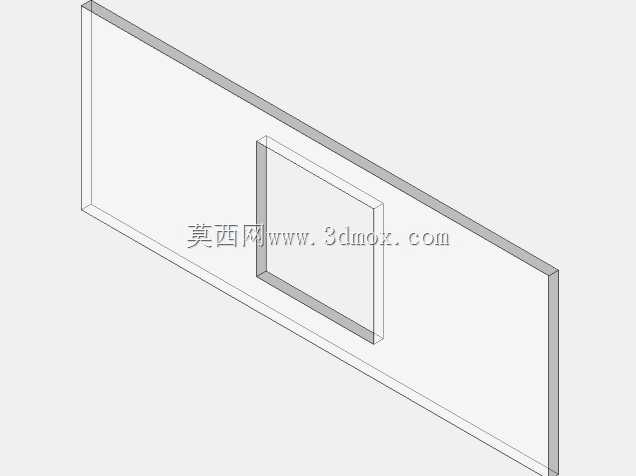

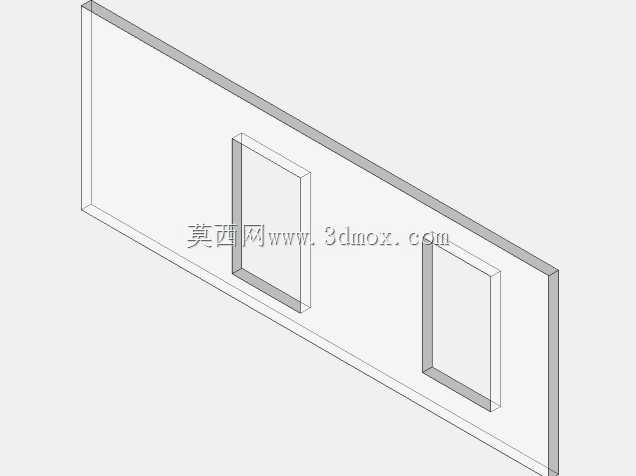

　　开孔位置与内部模块的接口位置一一对应，接口处可安装防水型航空插头，外接电源、传感器信号线、网线时无需打开壳体，降低后期维护的难度，同时接口处的密封结构也能避免切削液、灰尘从接口缝隙进入壳体内部。不同于通用的工业控制盒，该壳体完全针对CA6140车床的安装空间做了适配，没有多余的结构冗余，整体重量较轻，安装时无需对机床原有结构做大规模改造，仅需在操作面板的对应位置开出匹配尺寸的安装孔即可完成部署，大幅降低了普通车床数字化改造的施工难度与改造成本，适合中小机加工企业对存量CA6140车床做智能化升级时使用。
