带法兰面六角锁紧螺母结构设计

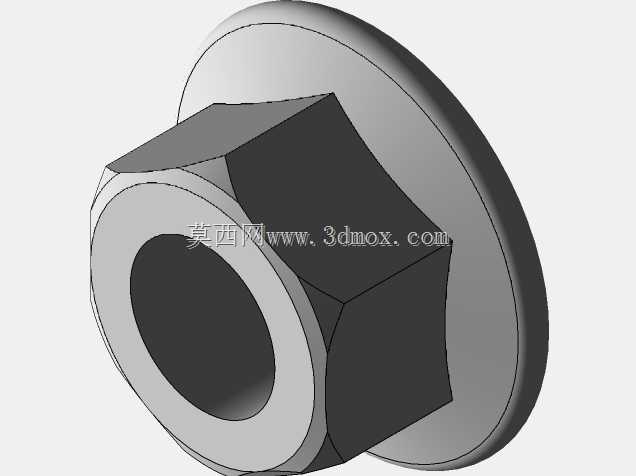

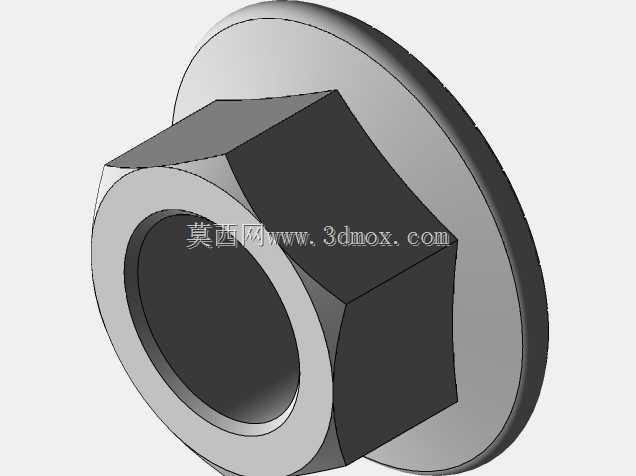

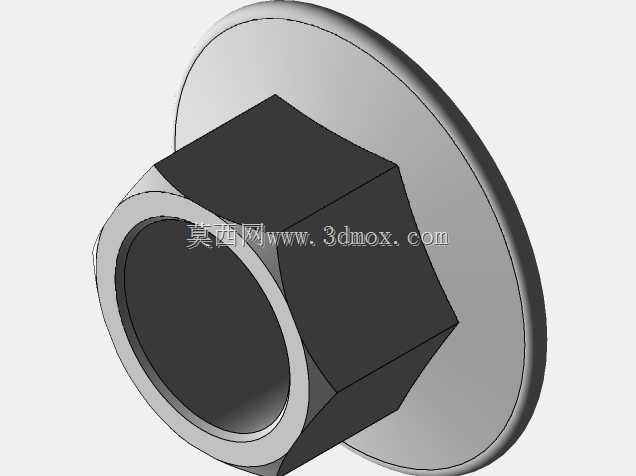

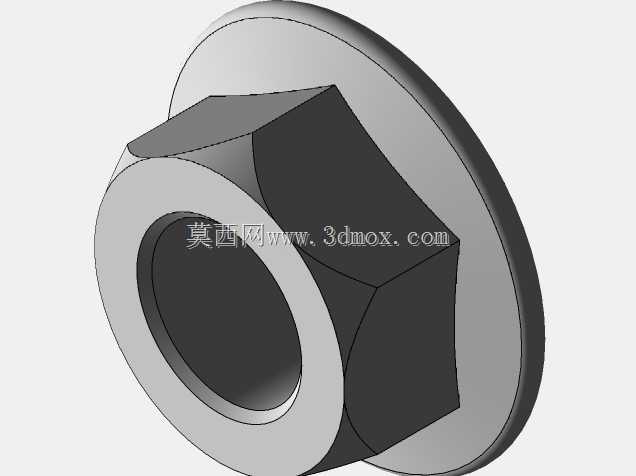

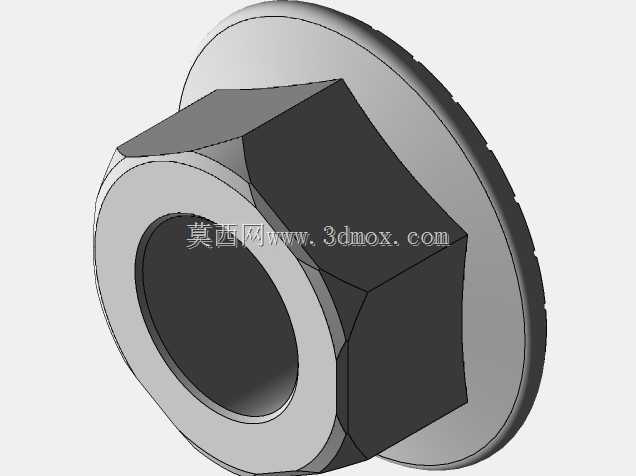

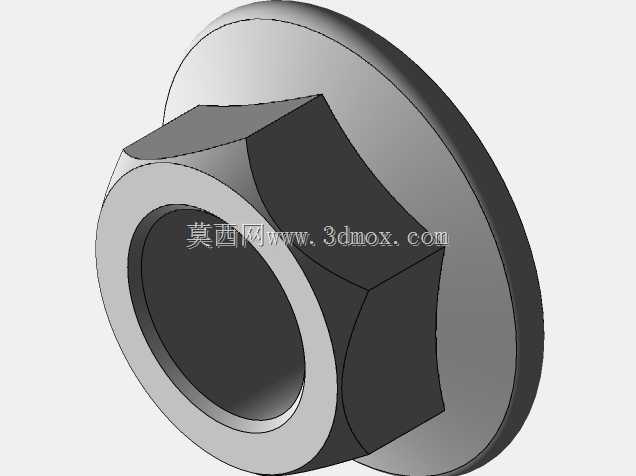

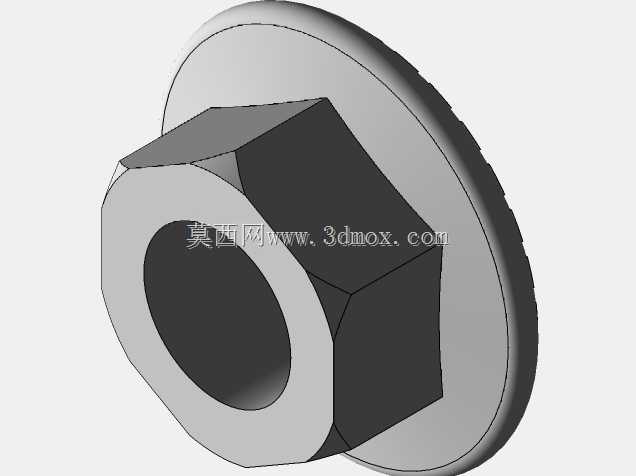

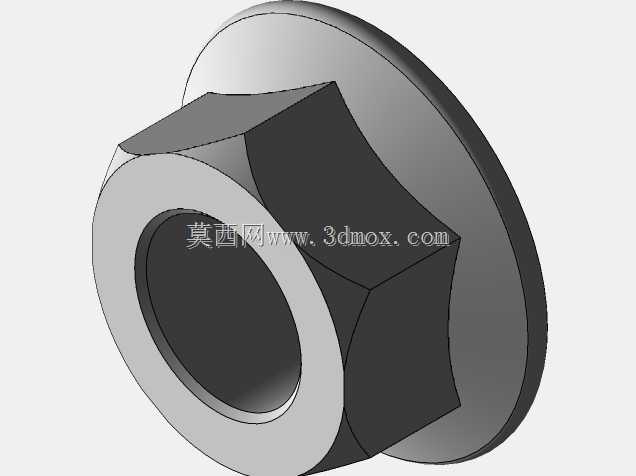

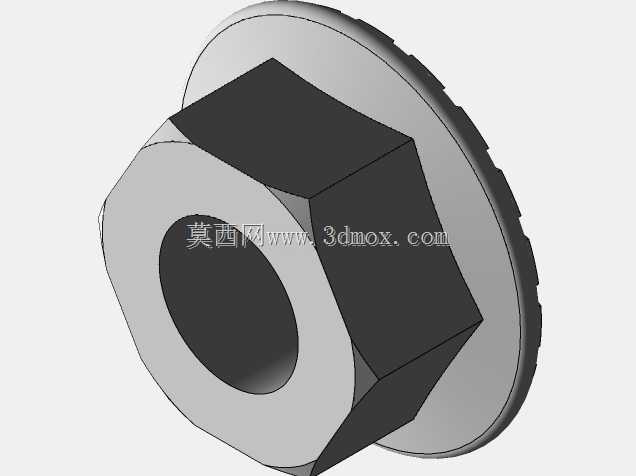

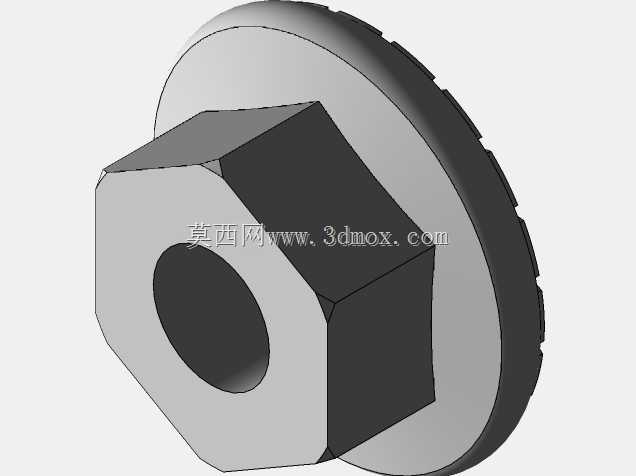

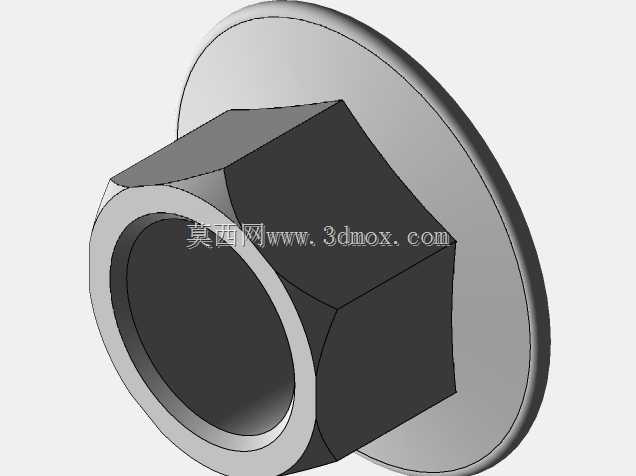

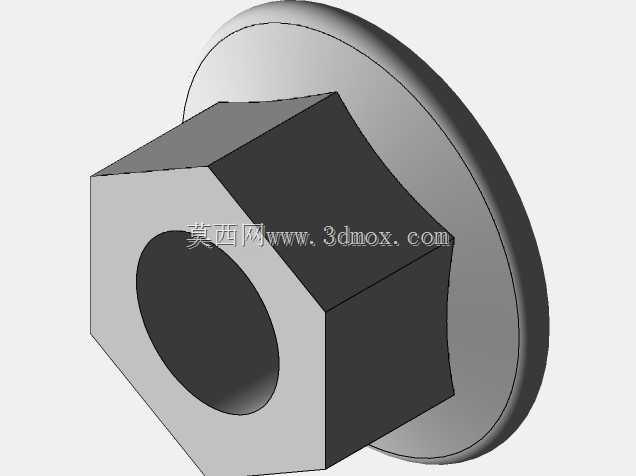

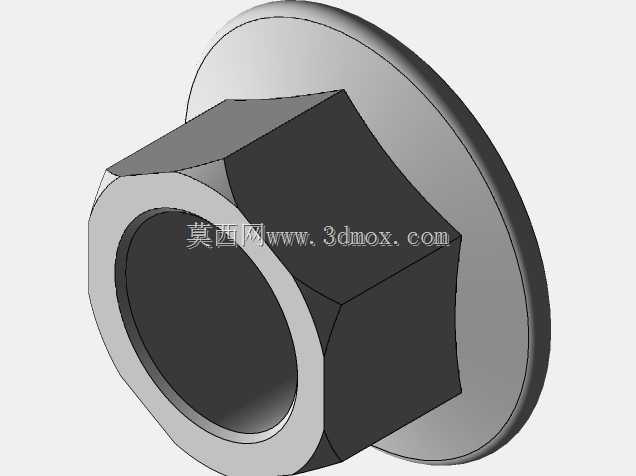

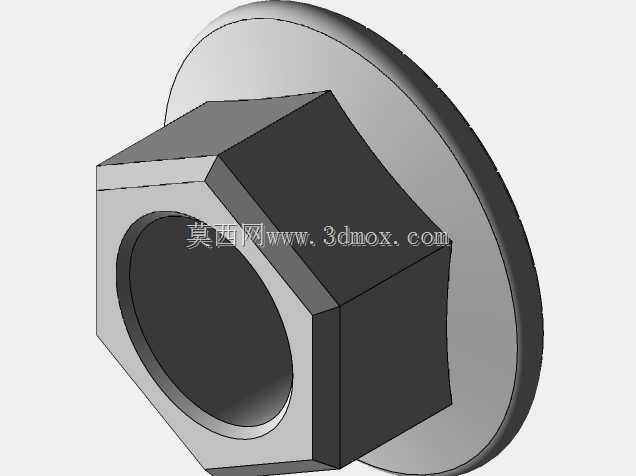

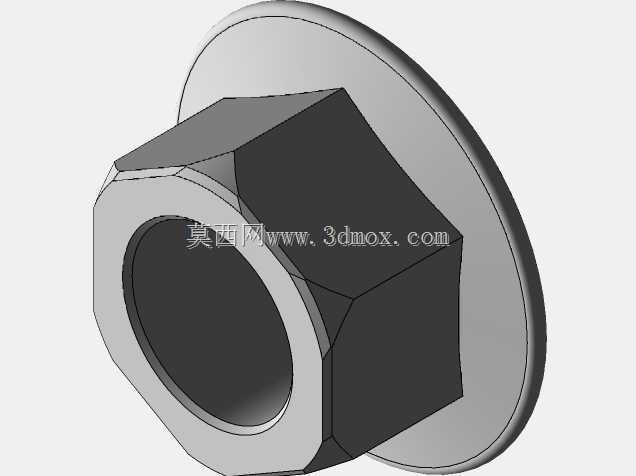

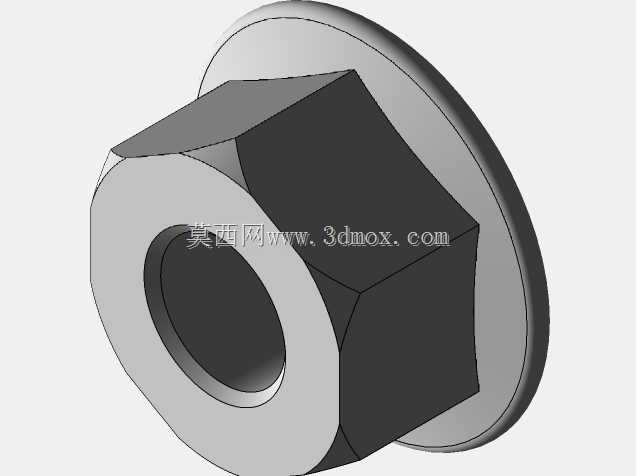

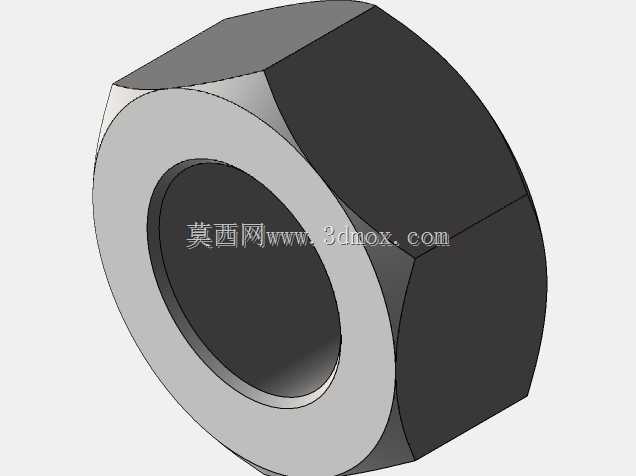

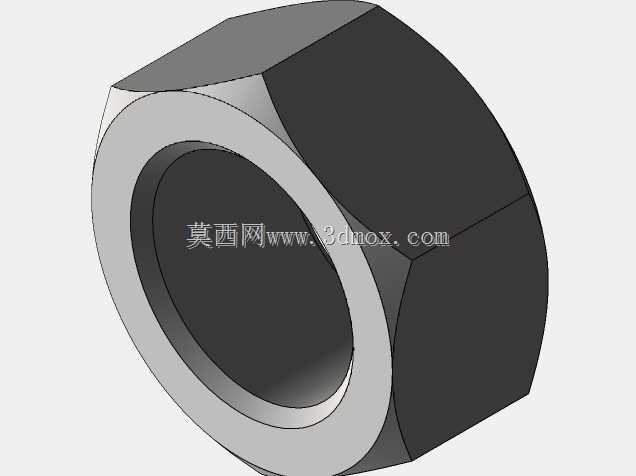

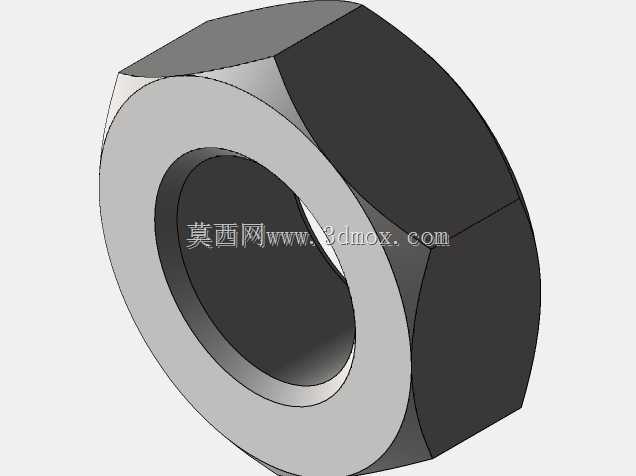

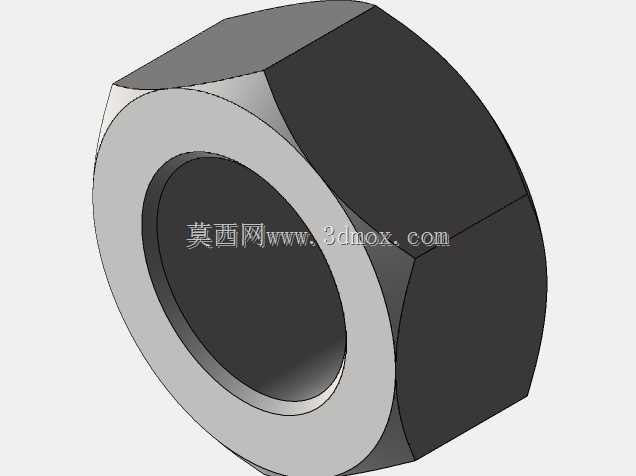

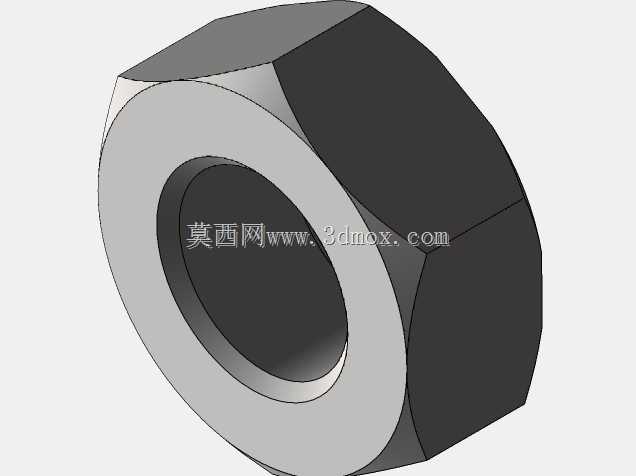

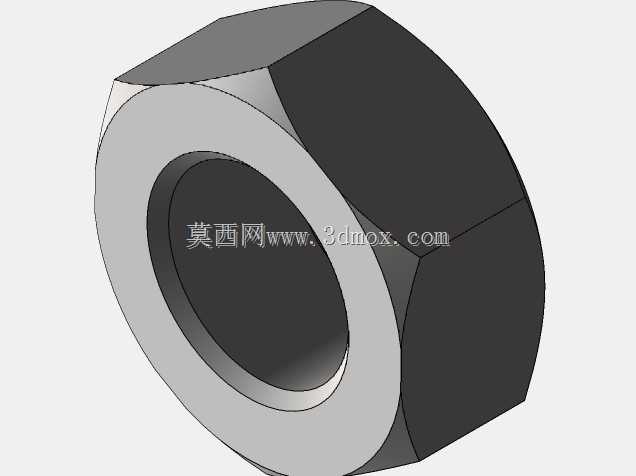

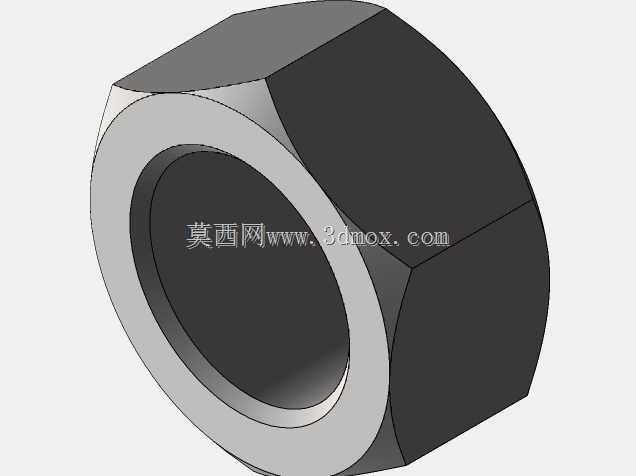

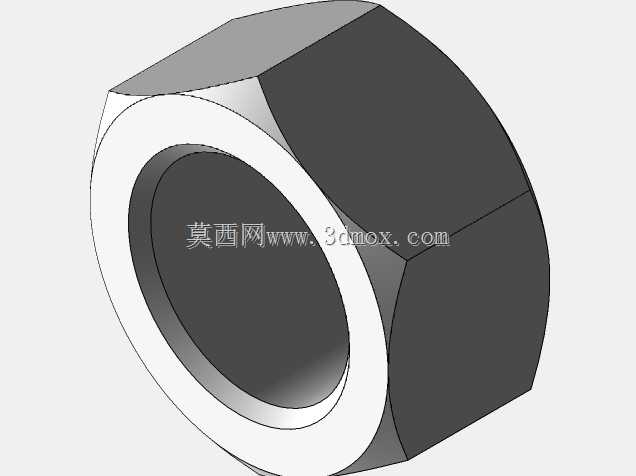

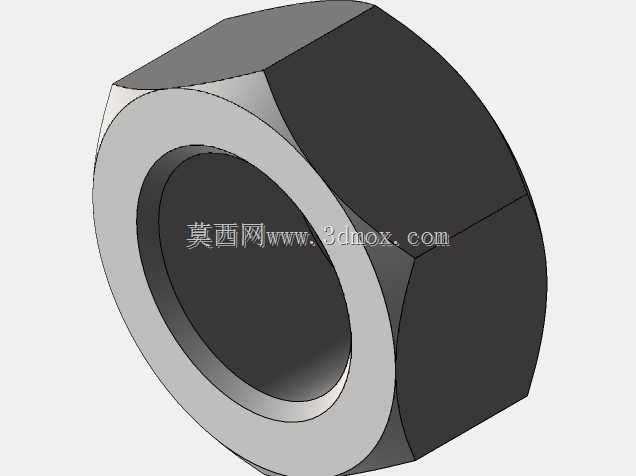

　　在机床装配、工装夹具搭建以及通用机械结构的连接环节，法兰面六角螺母是应用频次极高的紧固件类型，区别于普通六角螺母，其自带的一体式法兰盘结构能够在拧紧过程中大幅增大与被连接件表面的接触面积，无需额外加装平垫圈即可分散压紧应力，避免软质被连接件表面出现压痕，同时在受振动载荷的工况下，更大的接触摩擦面也能降低螺母松脱的概率。这款法兰六角螺母的建模过程完全遵循机械紧固件的实际加工逻辑，先完成内螺纹孔的基础特征搭建，按照普通公制螺纹的牙型参数切除出完整的内螺纹结构，螺纹收尾段做了符合加工实际的退刀过渡，避免建模特征出现现实加工无法实现的尖角结构。六角头部的对边尺寸、对角尺寸严格参照对应螺纹规格的国标公差范围设定，

　　法兰盘的外径比六角头部的对角尺寸大出近三分之一，法兰背面与被连接件接触的端面做了微小的倾角处理，模拟实际冷镦成型过程中自然形成的接触面微观形态，保证拧紧时法兰面能够均匀贴合被连接件表面，不会出现边缘翘曲导致的压紧力不均问题。从安装边界来看，这款螺母的六角头部高度与同规格普通六角螺母保持一致，法兰盘的厚度从根部向边缘逐渐减薄，既保证了法兰根部的结构强度，避免拧紧时法兰根部出现应力断裂，也控制了整体安装高度，不会额外占用过多的轴向装配空间。在实际选型应用中，这类带法兰面的六角螺母常被用于CA6140这类普通车床的导轨压板紧固、溜板箱附件安装、防护罩连接等位置，因为车床运行过程中主轴转动、刀架进给会产生持续的微幅振动，

　　普通螺母搭配平垫圈的组合在长期振动下容易出现预紧力衰减，而一体式法兰结构的螺母，其法兰与六角本体为整体冷镦成型，不存在垫圈与螺母之间的相对窜动，防松表现更稳定。建模时特意对六角棱边做了符合实际的微小倒角处理，对应现实中产品的去毛刺工序，避免装配时棱边划伤操作人员，也能让套筒在拧紧时更顺畅地套入六角头部，不会出现卡滞。内螺纹的精度按照中等公差精度建模，适配常用的6g级外螺纹螺栓，螺纹啮合长度控制在螺纹公称直径的0.8倍左右，既保证足够的螺纹连接强度，也避免啮合过长导致的拧入阻力过大、螺纹咬死等问题。法兰面与六角头部的衔接位置做了圆角过渡，对应冷镦模具的圆角设计，避免应力集中导致的头部开裂，这个圆角的半径经过反复调整，

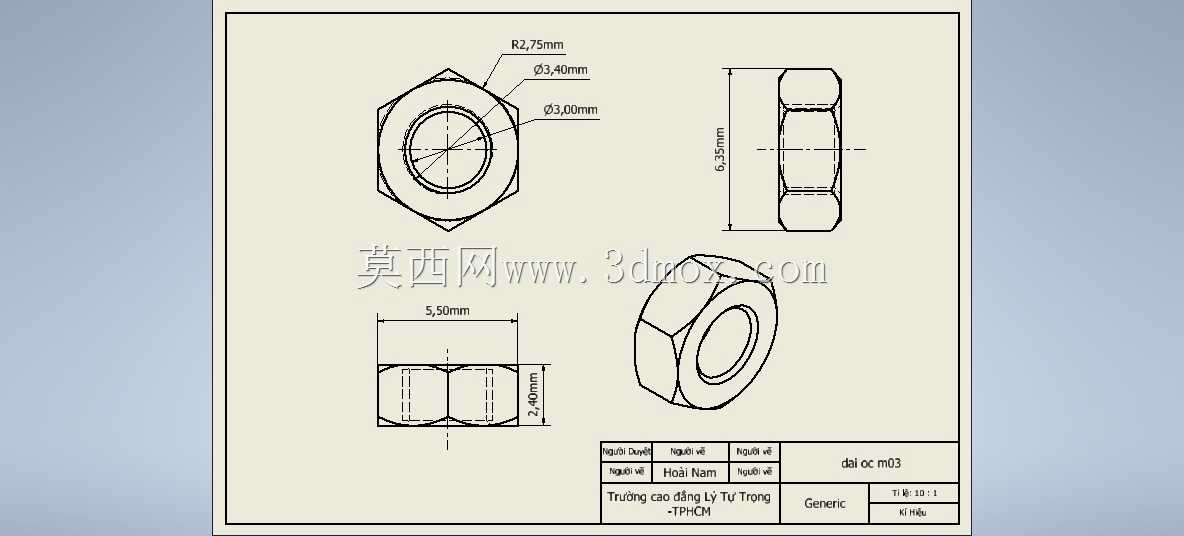

　　既不会因为圆角过大导致套筒套入深度不足，也不会因为圆角过小失去应力分散的作用。在设备维护场景中，这类法兰螺母的拆装效率也高于普通螺母加垫圈的组合，无需单独对位放置垫圈，尤其是在车床内部狭窄的装配空间里，少一个垫圈零件就减少了零件掉落、对位困难的问题，能够有效缩短设备维保的装配时间。从受力特性来看，当螺栓施加规定的预紧扭矩时，法兰面的接触压强分布从内圈向外圈逐渐降低，不会像平垫圈那样因为垫圈与螺母、垫圈与被连接件之间的间隙导致压强集中在螺纹孔周边，能够更好地保护铝合金、工程塑料这类强度较低的被连接件表面，避免局部压溃导致的连接失效。建模过程中没有做过度的工艺简化，所有特征都对应实际量产零件的加工工序，从冷镦初成型到内螺纹攻丝，再到表面处理的倒角、去毛刺特征都完整还原，能够直接用于装配干涉检查、装配工艺模拟，也可以导出工程图用于加工参考。
