内六角孔圆柱传动连接套筒

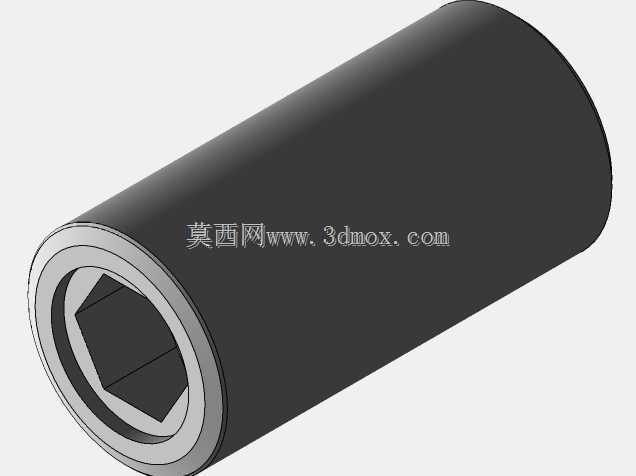

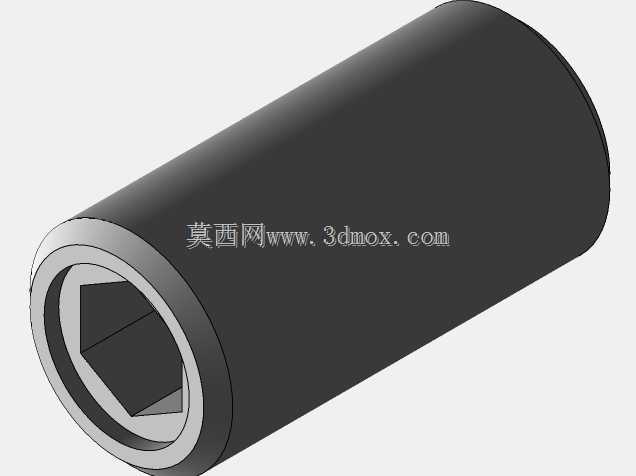

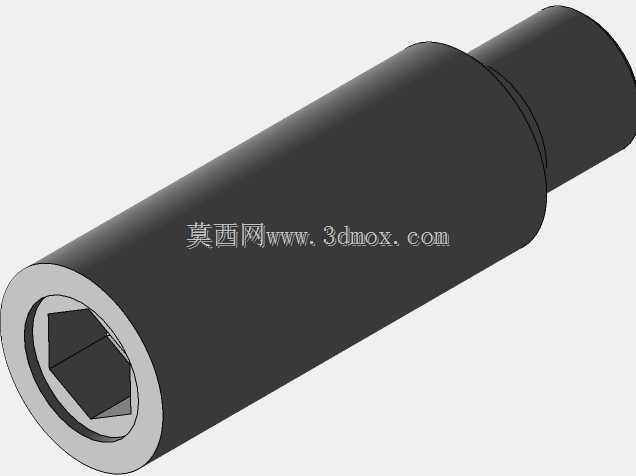

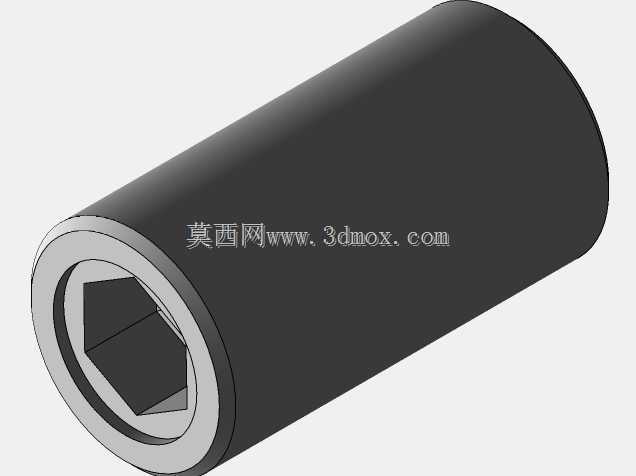

　　这类带内六角孔的圆柱套筒，在机床进给传动链、工装夹具快换机构、小型自动化设备的扭矩传递环节应用十分普遍，很多一线做设备改造的工程师都接触过类似结构，它不像标准紧固件那样有统一的强制安装尺寸，往往需要根据配套轴端、安装空间的实际约束做定制化设计。从结构功能上看，它的核心作用是在两个同轴布置的传动部件之间传递扭矩，相比平键连接的套筒，内六角孔的配合形式不需要额外加工键槽，装配时直接套入对应外六角的轴端即可，拆装效率更高，同时六角面的接触面积比单键大，在同等外径尺寸下能承受的瞬时冲击扭矩更高，很适合CA6140这类普通车床溜板箱、进给箱里的短距离扭矩传递场景，也能用于工装夹具里的快换接头连接，避免频繁拆装时的键槽磨损问题。

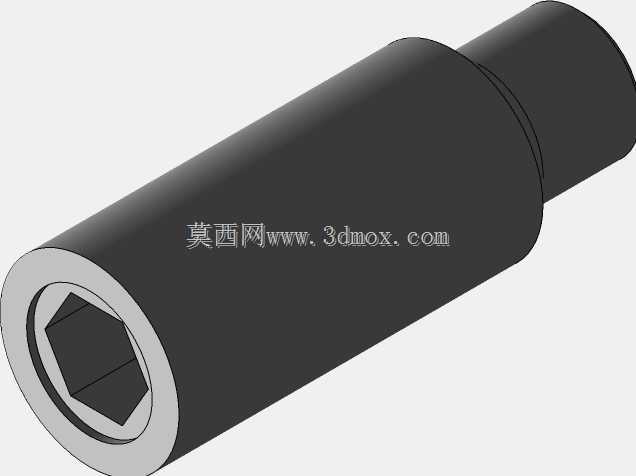

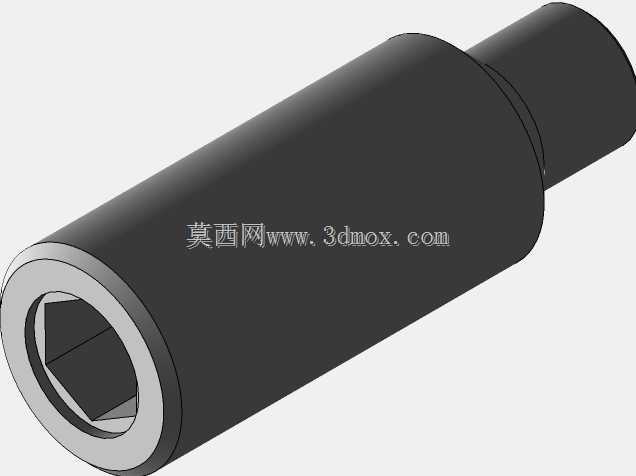

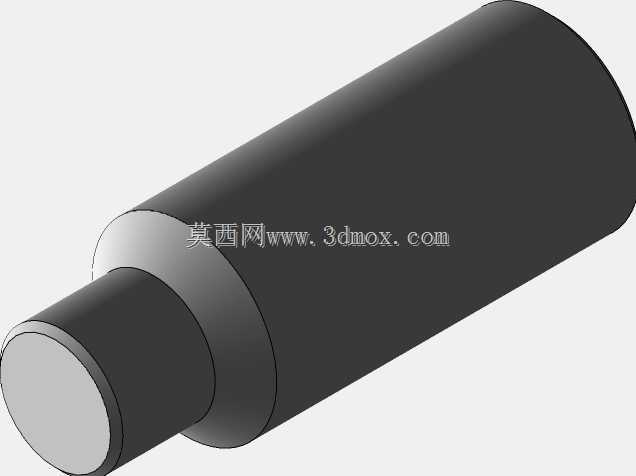

　　设计这类套筒的时候，首先要确认的是两端配合面的公差匹配，内六角孔的尺寸通常按照GB/T 70.1内六角圆柱头螺钉的对应内六角对边尺寸做基孔制配合，若用于传递持续扭矩，配合公差选H7/k6的过渡配合即可，若需要频繁拆装的快换场景，则选H8/g7的间隙配合，保证插拔顺畅同时不会出现过大的回程间隙。套筒的外径设计要考虑壁厚的抗扭强度，不能盲目追求小尺寸，按照常用的45号钢调质处理的材料性能计算，壁厚一般不小于内六角对边尺寸的四分之一，避免传递额定扭矩时出现套筒开裂、六角面滑棱的失效问题，外圆面一般做光滑圆柱设计，不需要额外加工特征，若有安装定位需求，可在外圆对应位置加工环形槽用于安装卡簧，或者加工小平面用于紧定螺钉锁紧，

　　防止套筒工作时轴向窜动。安装边界方面，这类套筒的长度要根据两端被连接轴的插入深度确定，通常内六角孔的深度要比配套外六角轴的插入长度大2-3mm，避免装配时轴端顶到套筒孔底导致配合不到位，套筒外圆的最大直径要小于周边安装空间的最小避让尺寸，在车床进给箱内部使用时，要保证套筒外圆和周边齿轮、轴套的间隙不小于3mm，防止运转时出现运动干涉。实际应用中还要考虑工况的影响，如果是在有切削液、润滑油飞溅的机加工设备内部使用，套筒表面做发黑处理即可满足防锈需求，不需要额外做镀层；如果是在食品加工、户外潮湿环境的设备上使用，则要选用不锈钢材质加工，表面做钝化处理，避免锈蚀影响配合精度。很多新手工程师建模这类零件时容易忽略内六角孔的倒角设计，

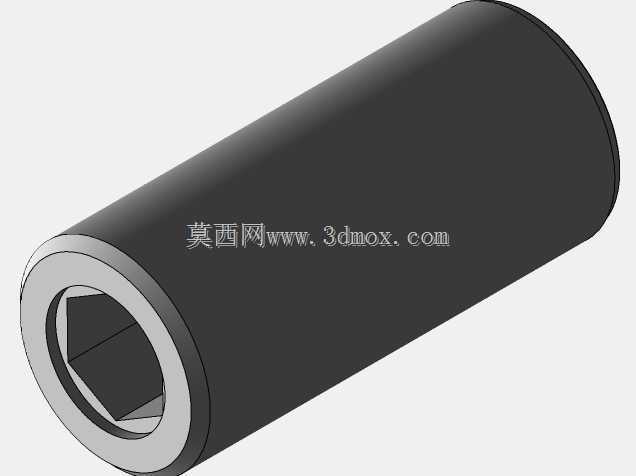

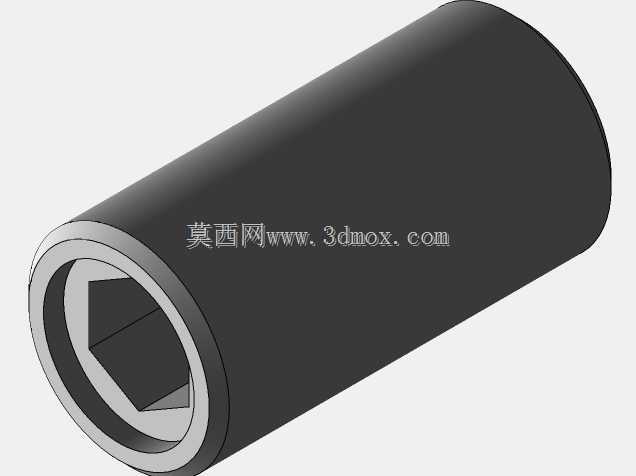

　　实际上孔口必须做1×45度的导入倒角，不仅能降低装配时轴端插入的难度，还能去除机加工产生的毛刺，避免装配时毛刺脱落掉入设备内部造成磨损，外圆的两端边缘也要做0.5×45度的倒角，防止搬运、装配时锐边划伤操作人员。另外，这类套筒的同轴度公差需要控制在0.02mm以内，保证两端连接的轴系运转时不会出现偏摆，若用于高精度的传动场景，内六角孔的表面粗糙度要达到Ra1.6，外圆表面粗糙度达到Ra3.2，减少配合面的磨损，延长零件的使用寿命。在机床维修场景中，这类定制套筒往往能解决标准配件采购周期长的问题，只要准确测量配套轴的六角对边尺寸、安装空间的长度和直径约束，就能快速加工出适配的替换件，大幅降低设备停机等待的时间成本，做三维建模时要把所有配合尺寸、公差要求、工艺倒角都完整呈现，方便后续直接出工程图指导生产，不需要二次调整模型结构。
