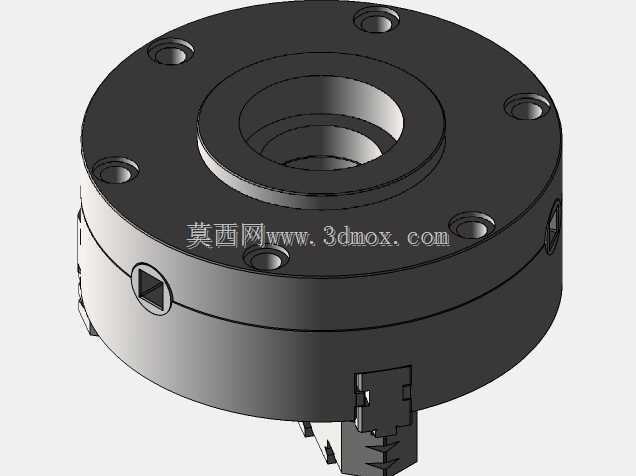

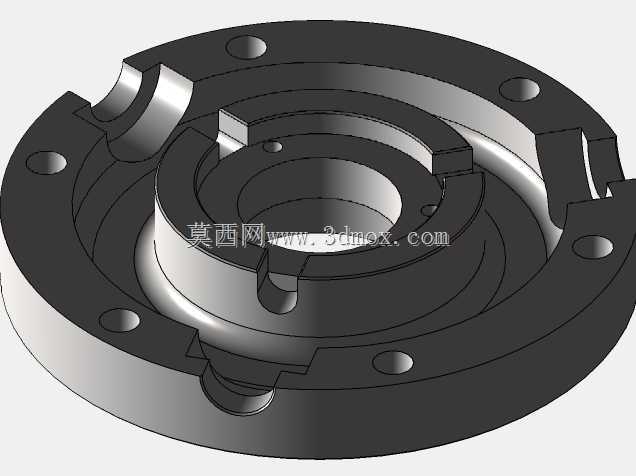

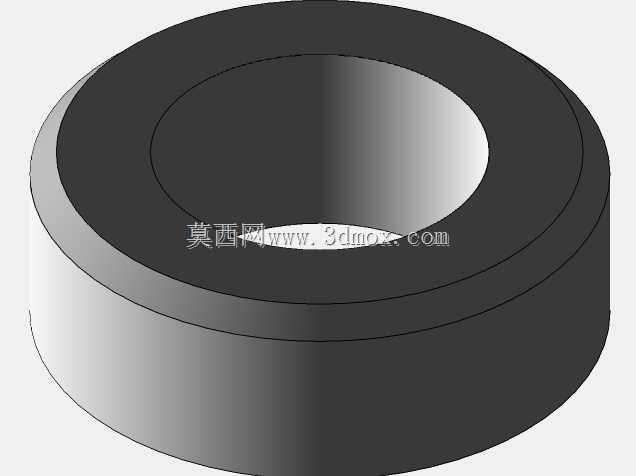

　　在普通卧式车床的切削加工环节，夹具的装夹精度直接决定工件最终的形位公差表现，这款适配CA6140车床的法兰式三爪自定心卡盘，是轴类、盘类零件回转加工时最常用的装夹执行部件。日常加工场景中，不管是棒料毛坯的粗车外圆、端面，还是半成品零件的精车内孔、切槽、车螺纹工序，这类卡盘都能通过三个同步径向移动的卡爪，实现工件的自动定心与夹紧，省去了单件装夹时的找正时间，在中小批量零件加工场景下能大幅提升装夹效率。从结构设计逻辑来看，这款卡盘采用盘式法兰安装结构，背部的六个均布安装孔可直接与车床主轴前端的法兰盘配合定位，安装时通过螺栓锁紧即可保证卡盘回转中心与主轴轴线的同轴度，避免装夹偏心带来的加工振纹、尺寸超差问题。卡盘本体采用分体式盘体结构，

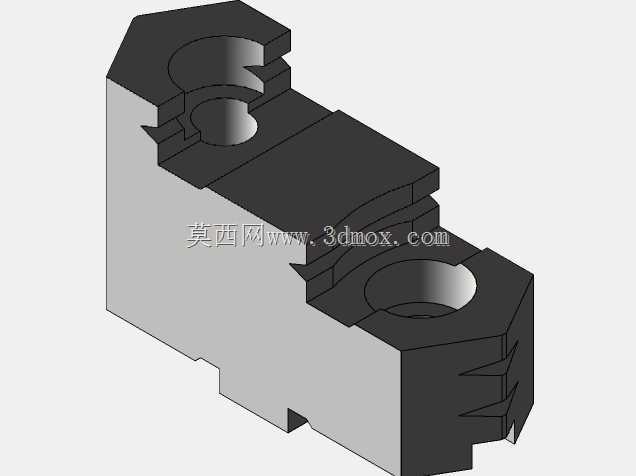

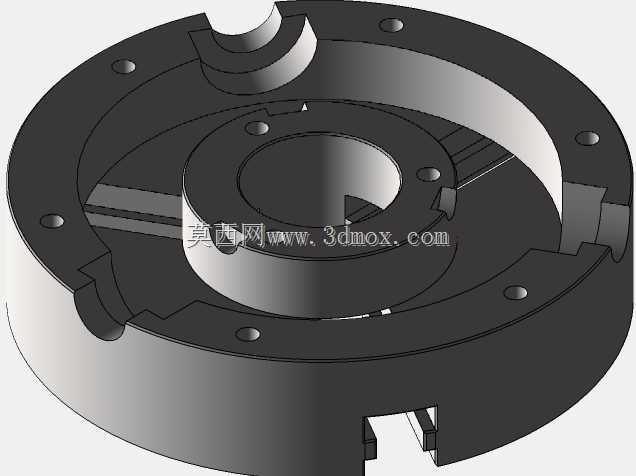

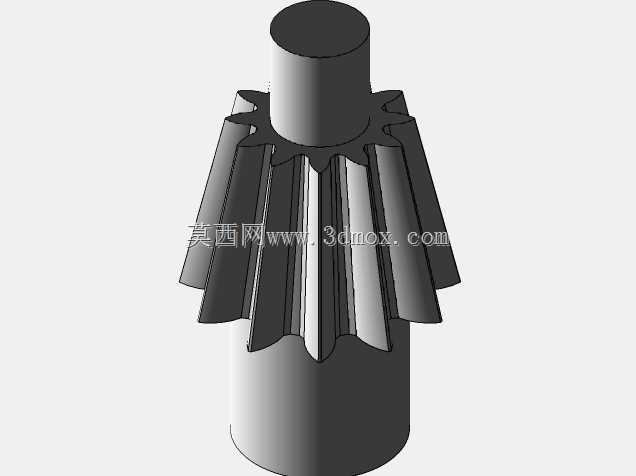

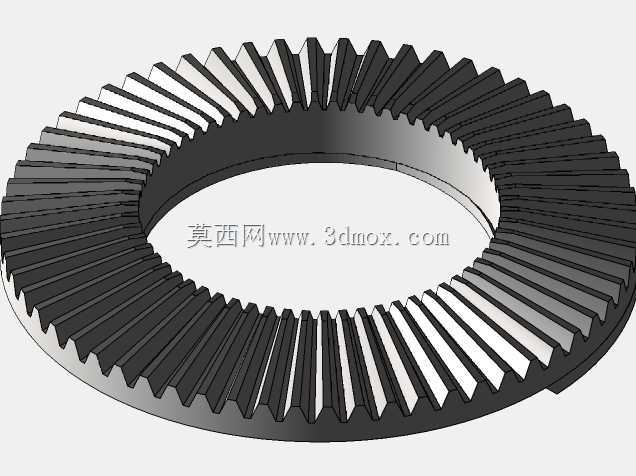

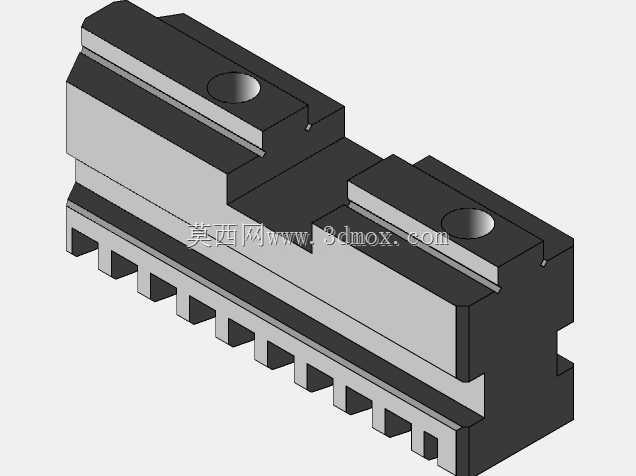

　　外层为带安装孔的固定盘体，中间设置大锥齿轮传动结构，三个卡爪分别与锥齿轮端面的平面螺纹啮合，当使用卡盘扳手插入侧面的方孔转动小锥齿轮时，即可带动大锥齿轮转动，驱动三个卡爪同步沿径向做向心或离心移动，实现对不同直径工件的夹紧或松开。卡爪采用可换式结构设计，标配的正爪可装夹直径范围覆盖常规中小尺寸轴类、盘类零件，反爪则可装夹更大直径的盘类工件，适配CA6140车床常见的加工尺寸区间。从安装边界尺寸来看，这款卡盘的盘体外径与CA6140车床主轴端的安装尺寸完全匹配，安装后卡盘前端面到主轴端面的伸出长度控制在合理区间，不会超出车床的最大加工回转直径限制，也不会在主轴高速回转时与床身、刀架发生运动干涉。卡盘侧面的扳手孔位置设计符合操作习惯，

　　操作人员站在车床操作位即可轻松完成卡爪的松紧操作，无需额外调整站位。在实际加工使用中，这类三爪自定心卡盘的定心精度可满足普通车削加工的公差要求，对于同轴度要求在0.05mm以内的零件，装夹后无需额外找正即可直接加工；如果是高精度零件加工，也可通过轻敲工件微调的方式进一步提升装夹精度。卡盘内部的传动螺纹采用耐磨结构设计，长期使用磨损后可单独更换卡爪或内部锥齿轮部件，无需整体更换卡盘，降低设备维护成本。盘体上的安装孔采用沉孔设计，螺栓锁紧后头部不会突出盘体端面，避免回转时发生安全隐患，同时也能保证卡盘端面的平整性，方便装夹薄壁盘类零件时贴合定位。在功能特性上，这款卡盘的夹紧力可通过扳手的转动扭矩进行调整，

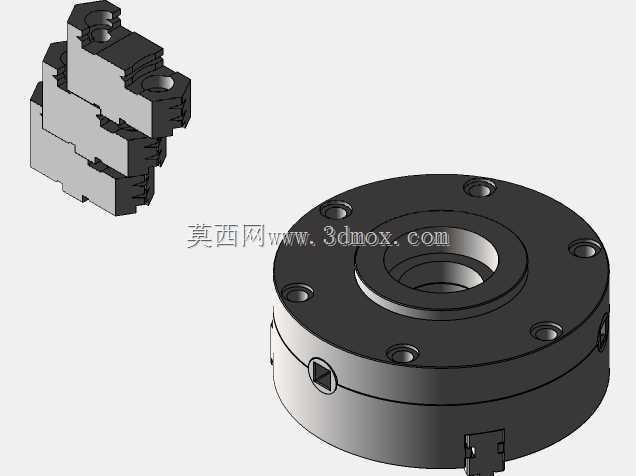

　　粗加工时可施加更大扭矩保证夹紧可靠，避免重切削时工件松动飞出；精加工时可适当减小夹紧力，防止薄壁工件被夹变形。三个卡爪的同步移动特性保证了工件装夹后受力均匀，不会出现单爪受力过大导致的工件变形问题，尤其适合薄壁套类零件的装夹加工。从建模细节来看，模型完整还原了卡盘的内部传动结构、外部安装特征、卡爪的滑动槽结构以及侧面的扳手方孔，可用于机床装配仿真、加工工艺模拟、夹具结构教学等场景，结构设计完全符合实际车床卡盘的工程参数，没有冗余的非功能特征，每个结构细节都对应实际加工中的功能需求，比如卡爪上的阶梯齿结构是为了增加与工件的接触摩擦力，盘体上的减重槽是为了降低卡盘整体重量，减小主轴回转时的惯量，提升主轴启停的响应速度。
