CA6140车床用锁紧挡圈结构设计

　　在普通卧式车床的进给箱、主轴箱传动链布局里，轴类零件的轴向限位是保障传动精度、避免轴向窜动的核心细节，这类带径向紧定孔的环形挡圈，是CA6140车床上用量极大的轴向定位元件，常被用在滑移齿轮限位、轴承内圈轴向固定、光杆丝杆的轴向位置约束场景中。不同于轴端挡圈需要在轴端面加工螺纹孔的安装要求，这类套在轴身任意位置的锁紧挡圈，不需要对轴的端部做额外加工，只需要在轴的对应位置加工出适配紧定螺钉的凹坑，拧紧径向的紧定螺钉就能完成挡圈的位置锁定，安装调整的灵活性远高于轴端挡圈，尤其适合CA6140车床这类需要频繁调整滑移齿轮行程、调整传动间隙的设备维护与装配场景。

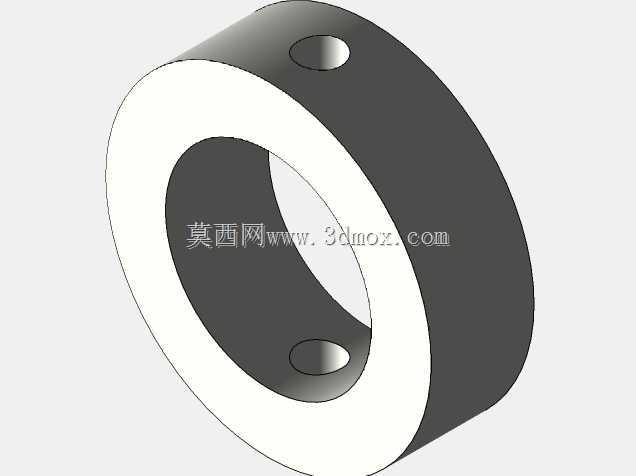

　　从结构设计逻辑来看，这个挡圈采用了等壁厚环形基体设计，内孔与适配轴径采用间隙配合，装配时可以顺畅沿轴身滑动到指定位置，不会出现卡滞刮伤轴表面的问题；外圆做了简单的倒角处理，既可以去除加工毛刺避免装配时割伤操作人员，也能在穿过箱体孔、轴承座孔时起到导向作用，不会因为锐边卡滞在孔口台阶处。两个径向对称分布的紧定螺钉孔，是整个零件的核心功能结构，对称布局的设计可以让锁紧力均匀作用在轴的圆周方向，避免单侧紧定导致挡圈偏斜、轴承受附加径向力的问题；紧定孔的深度贯穿挡圈壁厚，螺钉端部可以直接顶在轴表面的预制凹坑内，即便设备运行中存在振动，也不会出现挡圈轴向滑移的问题，能长期保持定位精度。

　　从安装边界尺寸来看，这类挡圈的轴向厚度需要匹配被限位零件的端面接触面积，厚度过小会导致接触压强过大，长期运行后挡圈端面被压溃变形，失去限位作用；厚度过大则会占用过多轴系的轴向安装空间，压缩其他传动零件的布局余量。设计时内孔尺寸严格适配CA6140车床上对应光杆、传动轴的标准轴径，外圆尺寸比被限位的齿轮、轴承内圈外径小2-3mm，既保证足够的端面接触面积传递轴向力，也不会因为外圆过大和周边的旋转零件、箱体壁发生运动干涉。两个紧定孔的位置距离挡圈端面有足够的距离，保证紧定螺钉拧紧时不会出现挡圈壁开裂的问题，同时孔的轴线严格通过挡圈的圆心，保证螺钉拧紧时端部能垂直顶在轴表面，获得最大的锁紧摩擦力。

　　在实际机床运行场景中，这类挡圈的工作环境长期接触润滑油、切削液的飞溅，因此结构上没有复杂的凹槽、死角，不会积存切屑、油泥，日常设备维护时不需要拆解就能直接擦拭清洁，紧定螺钉的位置暴露在易操作的空间，调整挡圈位置时只需要用内六角扳手松开两个螺钉，就能滑动挡圈到新的位置再锁紧，维护效率很高。不同于弹性挡圈需要专用卡簧钳安装、拆卸时容易弹出伤人的问题，这类紧定式锁紧挡圈的拆装只需要常规内六角扳手即可完成，对维修工具的要求极低，非常适合车间现场的快速设备维修场景。在CA6140车床的主轴传动链中，这类挡圈常被布置在深沟球轴承的内侧，用来限制轴承内圈的轴向窜动，抵消传动过程中齿轮啮合产生的轴向分力，保障主轴的旋转精度；在进给传动链中，这类挡圈用来限制滑移齿轮的最大行程，避免齿轮滑移超程导致脱档、撞齿的问题，是车床传动系统里不起眼但直接影响设备运行可靠性的关键小零件。设计这类零件时不需要做复杂的力学仿真，只需要按照轴径匹配对应的挡圈尺寸、紧定螺钉规格，保证壁厚满足螺钉孔的加工强度要求即可，结构简单可靠，加工工艺性好，采用普通圆钢下料后车削成型、钻径向孔即可完成加工，生产成本极低，适合机床行业的批量配套使用。
