斜击式水轮机转轮结构三维设计

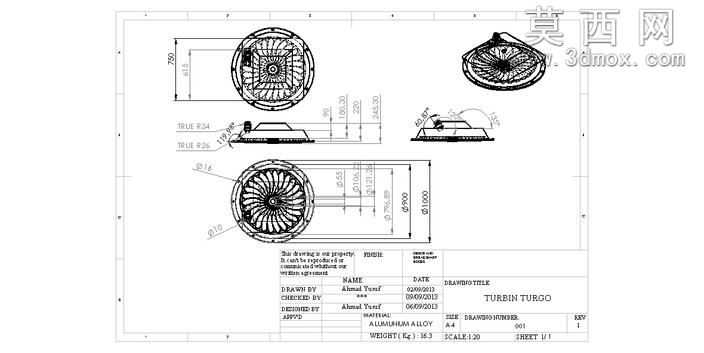

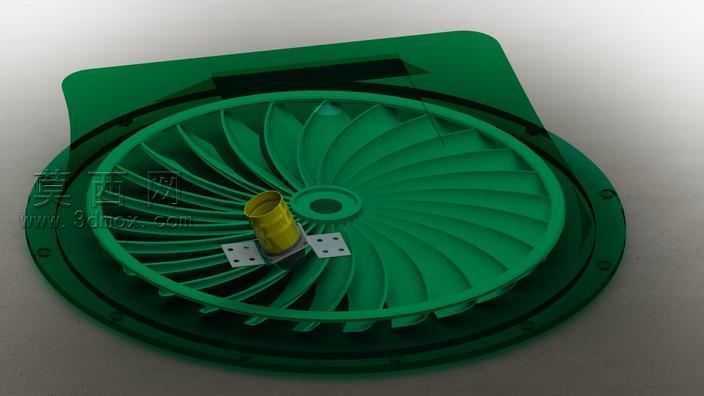

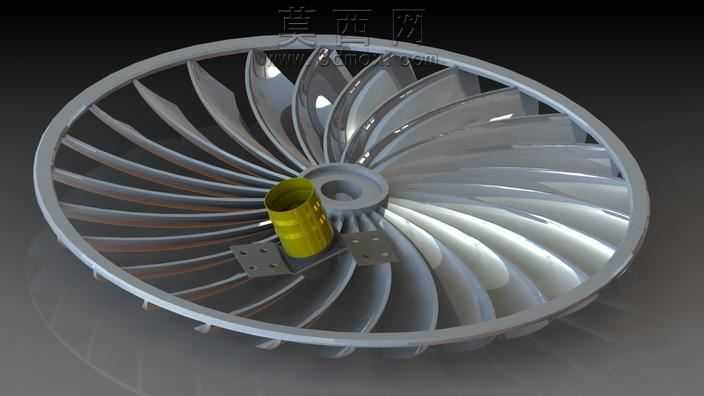

本作品为斜击式水轮机核心转轮部件的三维建模成果，建模阶段围绕斜击式脉冲水轮机的工作特性展开结构设计，区别于传统冲击式水轮机的简单冲型结构，该转轮在叶片曲面造型上做了针对性优化，通过参数化建模逐片构建空间扭曲叶片，精准控制叶片进水边与出水边的角度参数，确保大喷出水束能够以最优冲角作用在转轮叶片上，让水流的动能可以高效转化为转轮的旋转机械能。建模过程中对叶片的型线做了连续顺滑处理，每一片叶片的曲面都经过曲率连续性校验，避免出现应力集中的尖锐棱角，同时对轮毂与叶片的连接位置做了圆弧过渡处理，既保证结构连接强度，也减少水流经过时的局部阻力损失。渲染阶段采用金属材质模拟转轮的不锈钢基体特性，通过调整材质的反射率、粗糙度参数，还原金属部件的真实质感，搭配半透明的水流冲击效果示意，直观展现斜击式水轮机的工作状态，轮毂中心的安装定位孔、周边的固定安装板结构都做了精细化建模，还原实际部件的装配特征。该设计覆盖了冲击式水轮机与Francis水轮机之间的性能边界，在保留冲击式水轮机结构简单、维护便捷优势的同时，通过叶片角度优化提升了比转速，能够适应更宽范围的水头与流量工况，即使在水质含少量杂质的“脏”水环境下运行，也不会出现明显的性能衰减，兼顾了运行可靠性与能量转换效率，建模过程中所有结构尺寸都遵循水力机械设计规范，可直接用于后续的结构仿真、性能分析以及加工制造参考。
