垂直轴风力透平发电装置三维结构设计

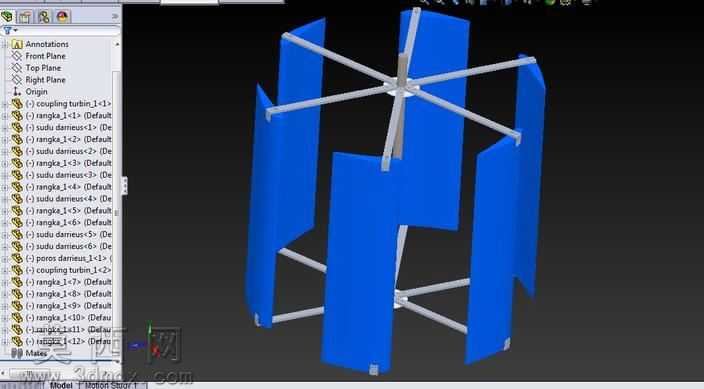

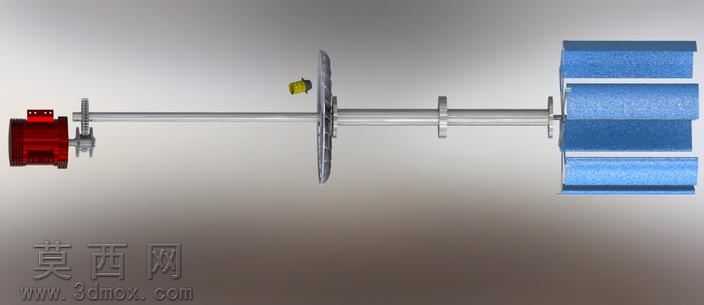

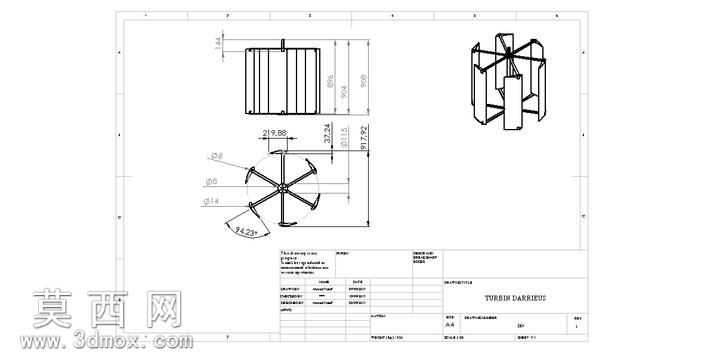

本作品为垂直轴风力发电装置的三维建模成果，整体采用中心对称的辐射式结构设计，核心由中心转轴、辐射状支撑臂、曲面立式叶片三部分构成。建模阶段以SolidWorks为核心工具，先完成中心主轴的参数化建模，确定轴径与安装基准面，再基于八等分圆周阵列逻辑完成八根支撑臂的结构设计，每根支撑臂端部预留叶片安装孔位，保证装配精度与结构对称性。叶片采用曲面弧面造型，整体呈立式长条形曲面结构，曲面弧度经过反复调整，适配低风速下的风能捕捉需求，建模时通过曲面放样、加厚命令生成叶片实体，保证叶片曲面的顺滑度，减少风阻损耗。渲染阶段采用哑光金属材质赋予中心转轴与支撑臂，还原金属构件的质感，叶片采用哑光深蓝色工程塑料材质，模拟实际应用中复合材料叶片的视觉效果，场景搭建采用深灰色渐变背景，搭配柔和的环境光与定向补光，突出装置的整体结构层次，清晰展现各部件的装配关系。设计思路上区别于传统水平轴风力发电机，该垂直轴结构无需对风装置，可捕捉来自任意方向的来风，针对低风速场景优化了叶片曲面弧度与支撑臂长度比例，降低启动风速阈值，蛋形的整体排布轮廓让装置运行时受力更均匀，减少结构震动。建模过程中对所有装配部件添加了配合约束，验证了结构转动时无干涉问题，支撑臂与中心轴的连接部位做了加强结构设计，提升整体结构强度，叶片与支撑臂的连接采用孔位定位的方式，方便实际生产中的装配与后期维护更换。整体模型完整还原了垂直轴风力发电装置的结构特点，曲面造型流畅，装配逻辑合理，可用于结构验证、教学演示以及相关产品的前期方案设计参考，通过三维建模的方式直观呈现了该类风力装置的工作结构形态，为后续的仿真分析与实物试制提供了精准的三维数字模型基础。
