12千瓦卧式工业发电机三维结构设计

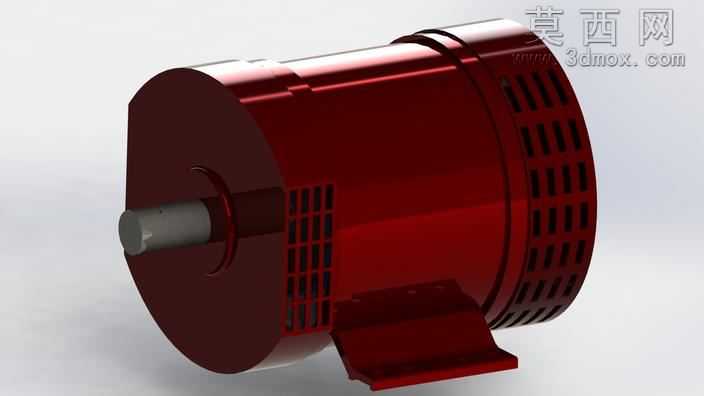

本作品为12千瓦规格卧式发电机的三维数字化设计成果，建模阶段严格遵循工业发电机的实际生产制造逻辑，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成全结构搭建。首先从核心的动力输出轴开始构建，精准还原轴段的阶梯结构、键槽定位特征、轴肩公差配合面，确保轴体与转子、端盖轴承位的装配关系完全符合机械设计规范，轴端的伸出长度、配合直径均参考同功率等级工业发电机的实际参数设定，保证结构的工程实用性。随后完成转子总成、定子绕组腔体的结构建模，机壳部分采用一体化铸造型腔的设计思路，还原了机壳表面均匀排布的轴向散热格栅结构，每一条散热筋的厚度、间距、排布角度都经过散热效率逻辑校验，既保证机壳的结构强度，又能在机组运行时通过空气对流带走内部产生的热量，避免持续高温影响绕组绝缘性能。机壳侧面设计有一体式铸造安装底座，底座上预留了标准的地脚螺栓安装孔，孔位间距、底座厚度均匹配工业安装场景的通用固定标准，可直接适配常规的发电机组安装机架。端盖部分还原了与机壳的止口配合结构、轴承安装腔的定位特征，保证端盖装配后与机壳的同轴度，避免运行过程中出现轴系偏磨的问题。材质渲染阶段，机壳部分采用枣红色工业烤漆材质，还原真实工业发电机的漆面质感，调整材质的反光度、粗糙度参数，模拟金属铸件表面喷涂后的哑光金属光泽，漆面的细微颗粒质感也通过材质贴图做了还原，避免渲染效果过于塑料化；输出轴部分采用调质钢材材质，还原金属加工后的银灰色金属质感，轴面的车削加工纹理通过细微的凹凸贴图做了呈现，区分加工面与非加工面的视觉差异；安装底座部分与机壳采用同色系烤漆材质，强化整机的一体化视觉效果。整体建模过程中对所有零部件的装配干涉做了全面校验，转动部件与固定部件之间预留了合理的运行间隙，所有配合面的公差设定都符合机械加工的工艺要求，既可以作为发电机组外观设计的展示方案，也可以作为同功率发电机结构设计、教学演示的参考模型，帮助设计人员快速理解卧式发电机的整体结构组成、零部件装配逻辑与散热结构设计思路。
