立式倾斜安装BTS相机支撑固定支架

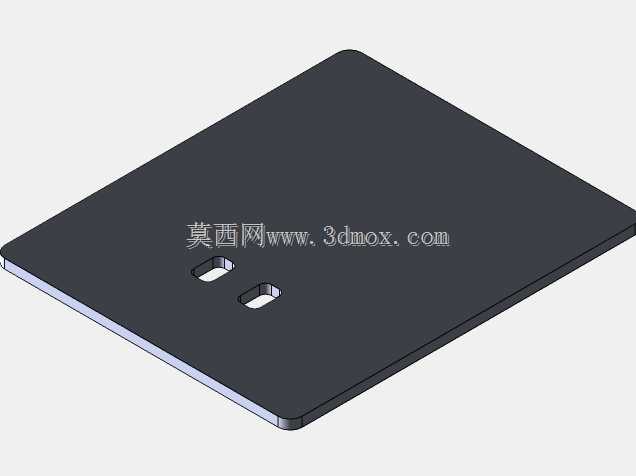

　　这款立式BTS相机支架主要面向公共区域人脸核验、身份识别类终端设备的安装需求，常见于园区闸机通道旁、政务服务大厅入口、写字楼考勤点位、自助服务终端侧边等需要固定识别相机的场景，核心作用是为图像采集模块提供稳定的安装载体，同时匹配人体站立时的面部高度与拍摄角度，避免因安装角度偏差导致的识别率下降、采集画面畸变等问题。从结构设计来看，支架采用方形钢板作为底部安装基座，基座表面预留标准安装孔位，可通过膨胀螺栓直接固定在水泥地面、地砖面层或者钢结构平台上，安装时需要保证基座平面的水平度误差控制在每米1毫米以内，避免长期使用后支架出现倾斜偏移。立柱部分采用矩形截面的型材结构，相比圆管立柱具备更好的抗扭性能，在人员意外触碰、

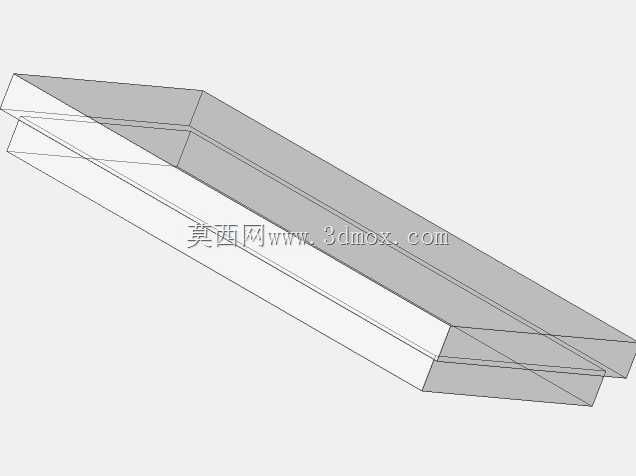

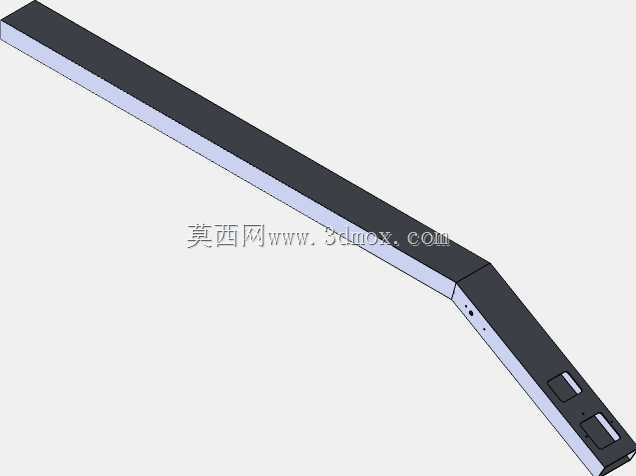

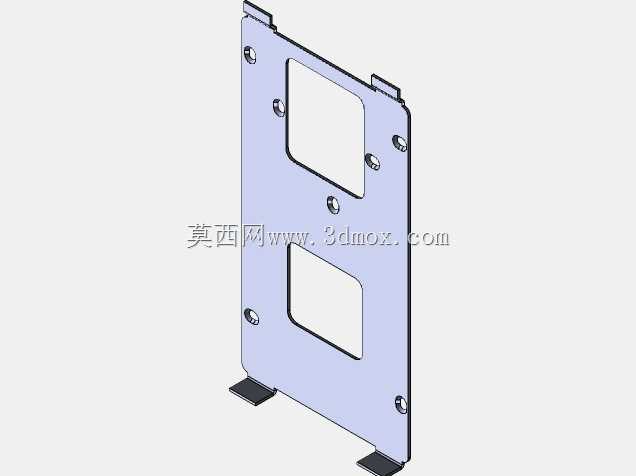

　　轻微外力撞击时不会出现绕轴转动的问题，立柱内部预留穿线空腔，相机的供电线缆、信号传输线缆可以全部从空腔内部走线，避免线缆外露带来的老化加速、人为拉扯损坏、积灰积污等问题，同时也能让整体外观更加整洁规整。支架上部的相机安装段采用15度左右的倾斜设计，这个角度是经过多场景实测验证的适配角度，匹配普通成年人站立时的面部仰角，不需要使用者刻意低头或者仰头对准镜头，正常步行到识别点位时，面部刚好处于相机的最佳采集焦距范围内，有效提升识别通行的效率。安装段的面板上预留了对应BTS相机的螺丝孔位、定位凸台，安装时只需要将相机背部的定位槽对准凸台卡入，再拧紧固定螺丝即可完成装配，不需要现场额外打孔适配，降低现场施工的难度。在尺寸边界上，

　　支架整体高度控制在1.1米到1.3米的适配区间，基座尺寸为300毫米见方的钢板，厚度达到8毫米，足够提供稳定的支撑力，即使在人员流动较大的公共区域使用，也不会出现晃动倒伏的问题。立柱的截面尺寸为60毫米*40毫米，壁厚2毫米，在保证结构强度的前提下尽可能控制整体重量，方便运输与现场搬运安装。设计过程中充分考虑了不同安装场景的适配性，立柱与上部安装段采用模块化连接结构，如果后续需要调整安装角度，只需要更换上部的倾斜连接段即可，不需要整体更换支架，降低后期改造的成本。表面处理采用静电喷塑工艺，涂层厚度控制在60到80微米，具备较好的耐磨、防腐蚀性能，在室内大厅、半室外雨棚下等场景长期使用不会出现掉漆、生锈的问题。结构受力方面，

　　经过受力仿真验证，在顶部承受5千克的相机设备重量时，支架顶端的最大形变量小于0.2毫米，完全满足相机采集对稳定性的要求，不会因为支架的微小形变导致画面虚焦、识别失效。实际安装时需要注意，基座固定点的混凝土强度不能低于C20，如果是安装在钢结构平台上，需要将基座与平台钢梁焊接或者采用高强度螺栓锁紧，不能直接固定在装饰面层上，避免固定失效。线缆穿设时需要在立柱底部预留防水弯，避免冷凝水顺着线缆流进相机接口造成短路，上部安装段与相机的连接缝隙处可以打中性密封胶做密封处理，提升防尘防潮的能力。这款支架的结构没有多余的冗余设计，所有的结构特征都服务于安装便捷性、使用稳定性、场景适配性三个核心需求，没有为了外观造型牺牲结构性能，也没有过度设计造成材料浪费，非常适合批量部署在各类需要固定安装人脸识别相机、BTS采集相机的公共点位，相比通用的万向支架，这款专用支架的角度一致性更好，批量安装时不需要逐个调整角度，能大幅提升现场施工的效率，同时长期使用的稳定性也远高于铰接式的万向支架，减少后期的维护调整工作量。
