阶梯式轴类回转机械零件三维设计

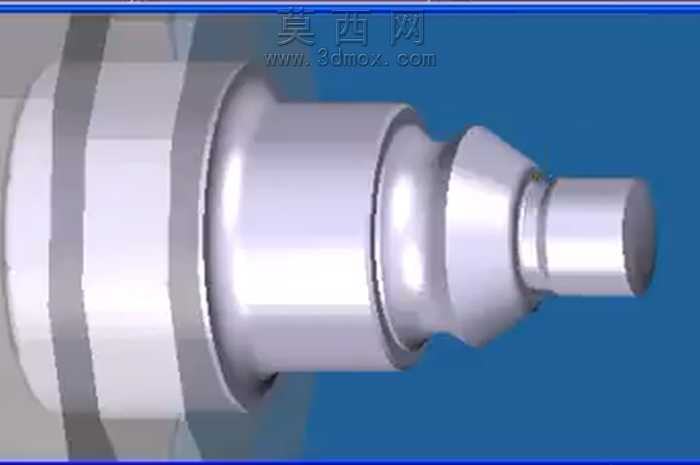

本作品为典型阶梯式轴类回转机械零件的三维建模成果，建模过程围绕回转类零件的结构特征展开，首先通过草图绘制确定零件各段的径向尺寸与轴向长度基准，以零件的中心轴线作为全局建模基准，保证各轴段的同轴度设计要求。建模阶段采用回转特征作为主体构建方式，依次完成各轴段的轮廓绘制，针对不同直径的轴段过渡区域，采用圆角过渡结构设计，避免轴肩位置出现应力集中问题，提升零件实际使用过程中的结构强度。零件表面采用金属质感材质进行渲染设置，模拟钢制机械零件的表面质感，通过调整材质的反光度、粗糙度参数，还原机加工金属零件的真实视觉效果，渲染过程中采用蓝色纯色背景突出零件主体结构，搭配合理的光照角度，清晰展现各轴段的直径变化、台阶过渡以及端部的细节结构。从结构设计来看，该零件包含多段不同直径的圆柱轴段，部分轴段设置有环形凹槽结构，可用于安装密封件、定位挡圈等配套零部件，端部的缩径结构可用于装配传动件或者连接部件，各轴段的长度与直径比例经过合理规划，符合常规轴类零件的设计规范，能够满足传动、定位、支撑等典型轴类零件的功能需求。建模过程中严格遵循机械设计的尺寸规范，对各轴段的衔接处做了工艺性优化，避免出现尖锐棱角，既符合机加工的工艺要求，也能减少零件使用过程中的磕碰损伤。整体模型结构完整，特征清晰，能够直观展现该轴类零件的全部结构细节，可用于机械结构教学、加工工艺演示、装配模拟等多种场景，模型的特征树结构清晰，各尺寸参数可根据实际使用需求进行调整修改，具备较好的可编辑性与实用性。
