手摇式烧烤鼓风机齿轮传动结构设计

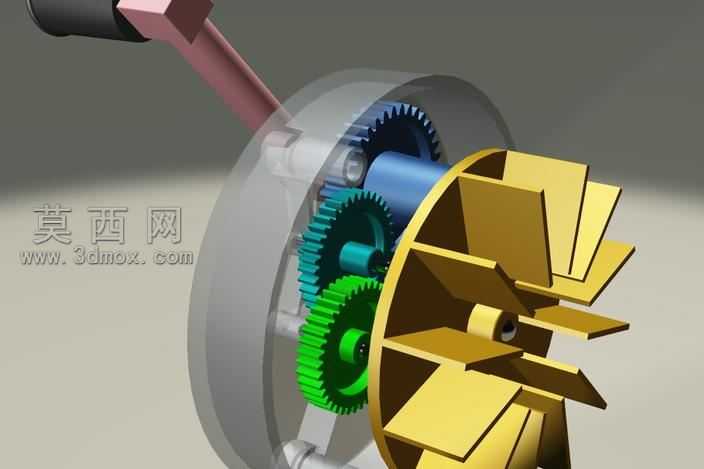

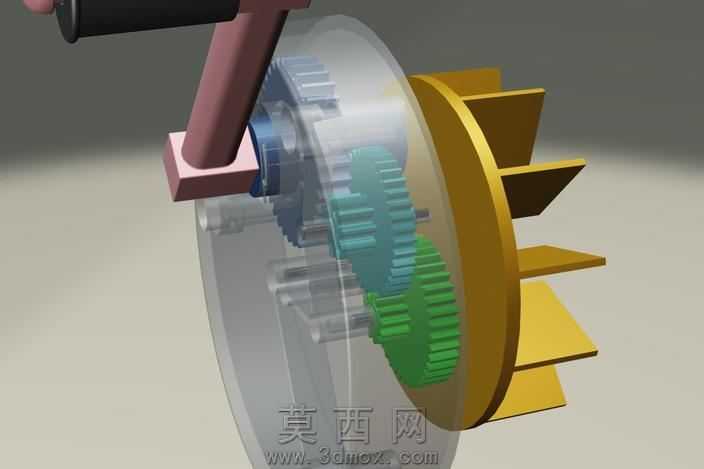

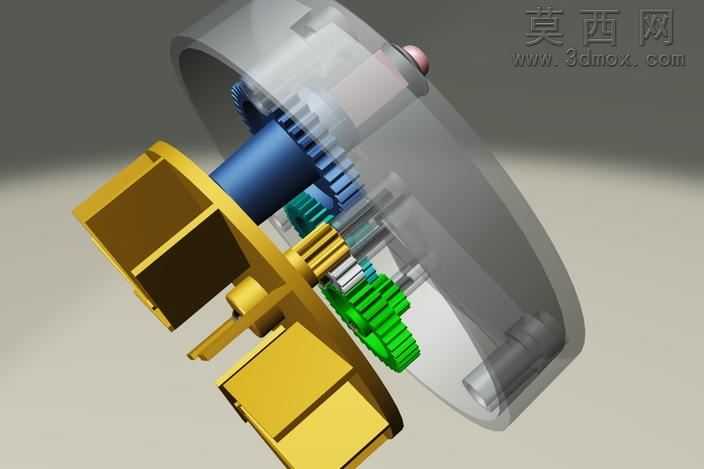

本作品为手摇驱动的烧烤鼓风机三维结构设计，整体建模围绕手动输入动力、多级齿轮增速、叶轮输出气流的核心逻辑展开，在三维建模过程中，首先完成手摇曲柄的结构搭建，采用符合人体握持习惯的手柄造型，搭配曲柄转轴的限位结构，保证手动摇动过程中动力输入的稳定性，避免操作过程中出现卡滞或滑脱问题。传动部分采用三级平行轴圆柱齿轮传动结构，建模时严格匹配各级齿轮的模数、齿数与传动比，从输入轴到输出轴实现转速逐级提升，满足鼓风机叶轮高转速转动的鼓风需求，每一级齿轮的轴孔、键槽结构都做了精准还原，同时搭配对应位置的轴承位与壳体支撑结构，保证齿轮传动过程中的同轴度与运转平稳性，避免齿轮啮合过程中出现偏磨或异响问题。叶轮部分采用前倾式离心叶片结构，建模时对每一片叶片的安装角度、曲面弧度做了精细化处理，保证叶轮高速转动时可以形成稳定的定向气流，适配烧烤场景下的助燃送风需求，叶轮与输出轴的连接采用定位止口加紧固的结构，保证高速转动时叶轮不会出现松脱偏移。外壳部分采用半透明可视化的渲染处理，既还原了产品的外部防护壳体造型，又可以清晰展示内部的齿轮传动布局，材质分配上，手柄部分采用防滑橡胶材质，齿轮组根据传动层级分别做了差异化的金属材质区分，叶轮采用轻量化的金属合金材质，壳体采用半透明工程塑料材质，渲染过程中调整了不同材质的反光度、粗糙度参数，让整体结构展示清晰直观。设计过程中充分考虑手动操作的省力需求，通过合理的传动比匹配，让使用者摇动手柄时无需施加过大的力即可驱动叶轮高速转动，同时兼顾结构的紧凑性，整体体积小巧便携，适配户外烧烤的使用场景，所有零部件的装配关系都做了干涉检查，保证各运动部件在运转过程中不会出现碰撞干涉，结构具备实际加工生产的可行性，同时针对3D打印的制作需求，对部分结构做了适配性优化，拆分后的零部件无需额外支撑即可完成打印制作，方便爱好者自行制作组装。
