叠放式陶瓷杯搭配按压泵头组合结构

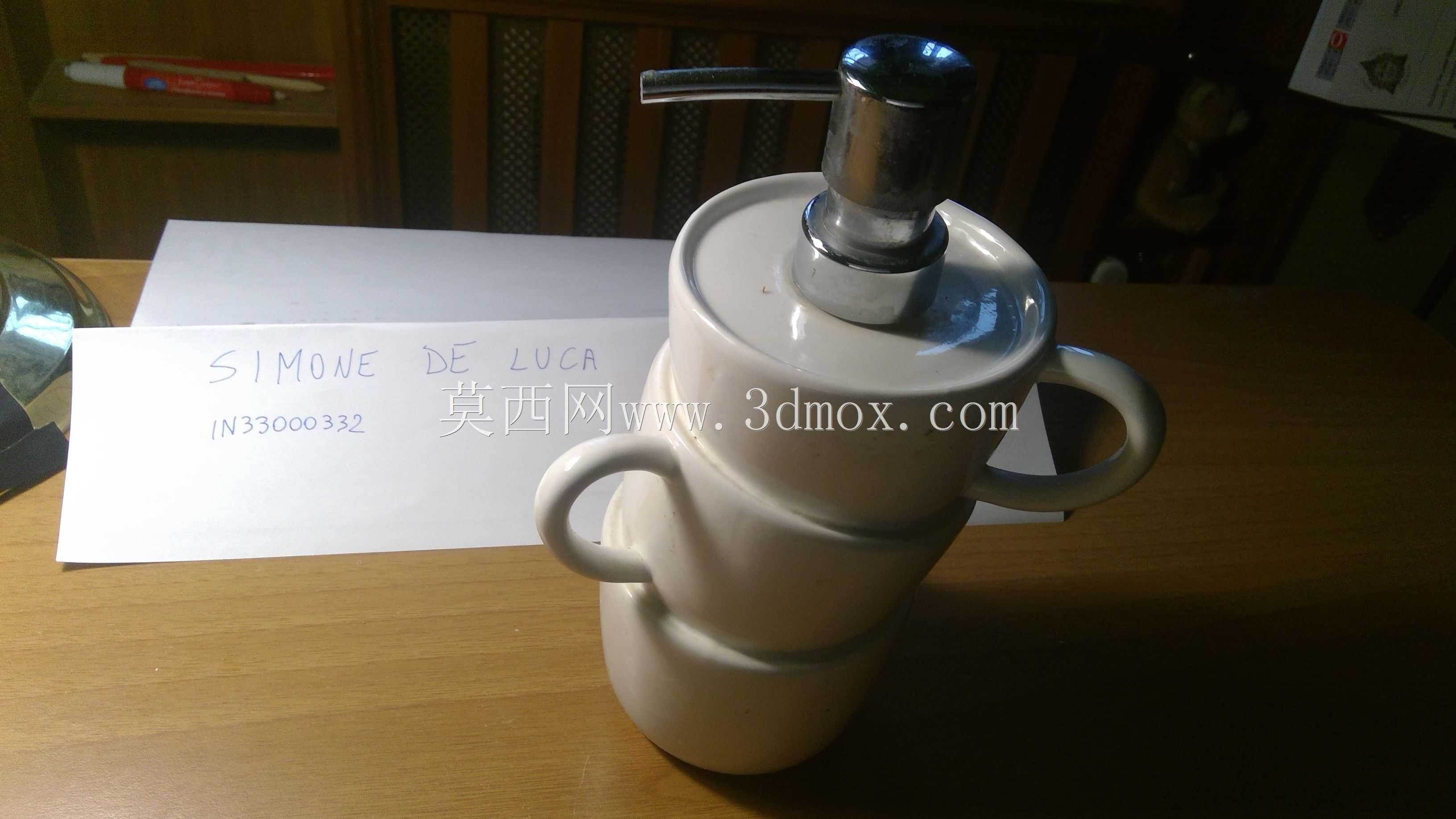

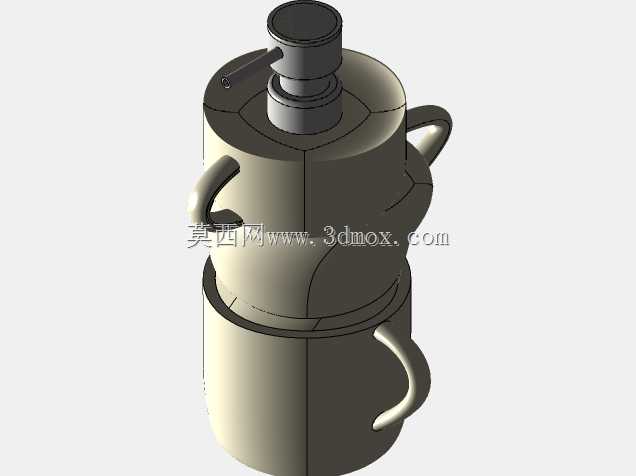

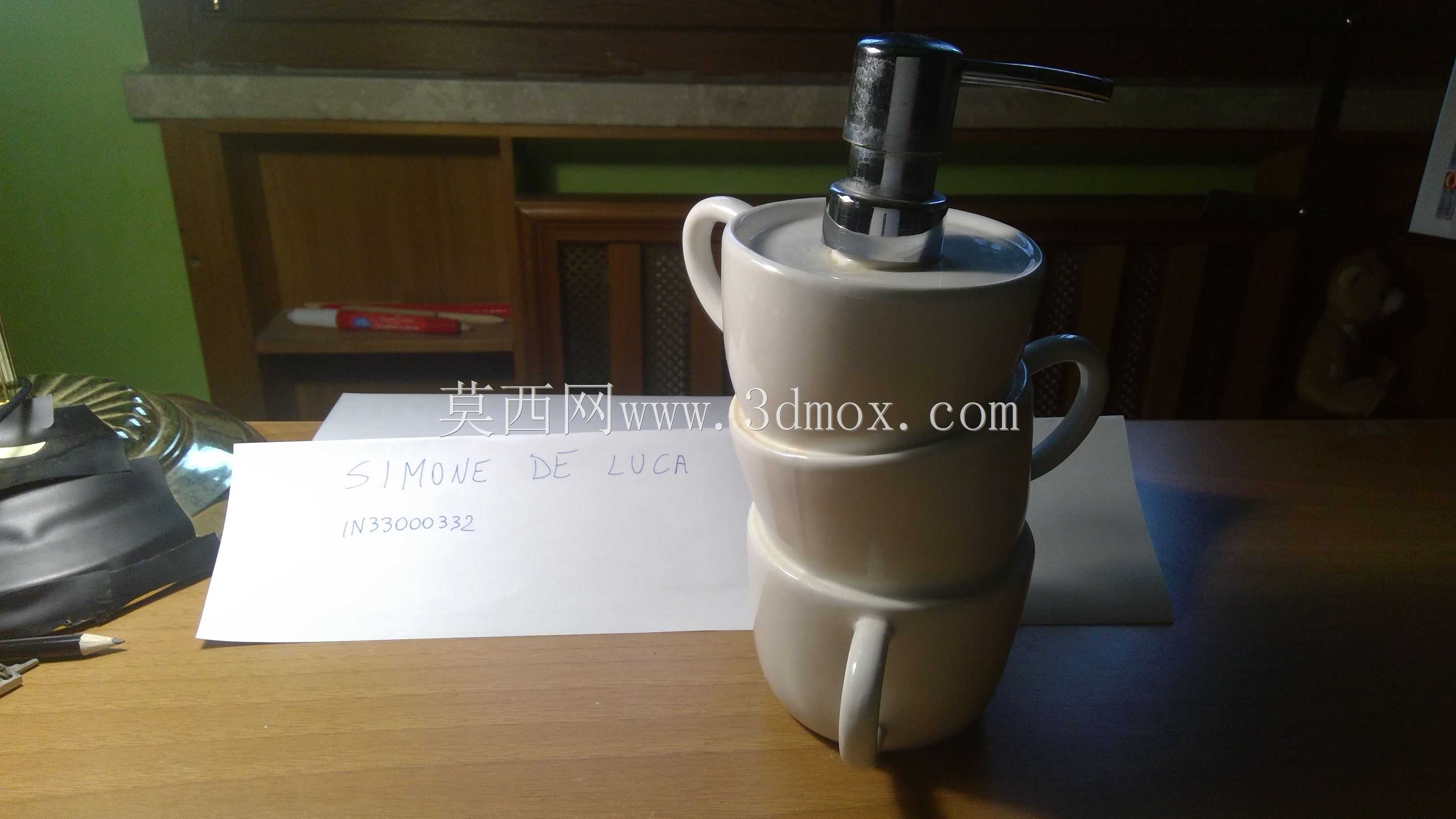

　　这套叠放式杯组搭配按压泵头的结构，在日用洗护、桌面收纳场景中有着很实用的落地空间，日常桌面的洗手液分装、乳液收纳都可以采用这类结构，相比独立摆放的分装瓶，叠放设计能大幅压缩桌面占用的投影面积，对于工位、小户型洗手台这类局促的摆放空间适配性很强。从结构设计逻辑来看，三个陶瓷杯采用同口径锥度设计，杯身上下沿做了适配的止口结构，叠放时上层杯底可以嵌入下层杯口的限位台阶内，不会出现横向滑移的问题，单个杯子的把手位置统一朝向外侧，叠放后三个把手处于同一垂直线上，既不会干涉叠放动作，拿取单个杯子时也能快速找到施力点。最上层的杯口额外做了内螺纹结构，用来匹配按压泵头的锁紧螺纹，泵头的吸液管长度刚好延伸到最下层杯体的底部区间，

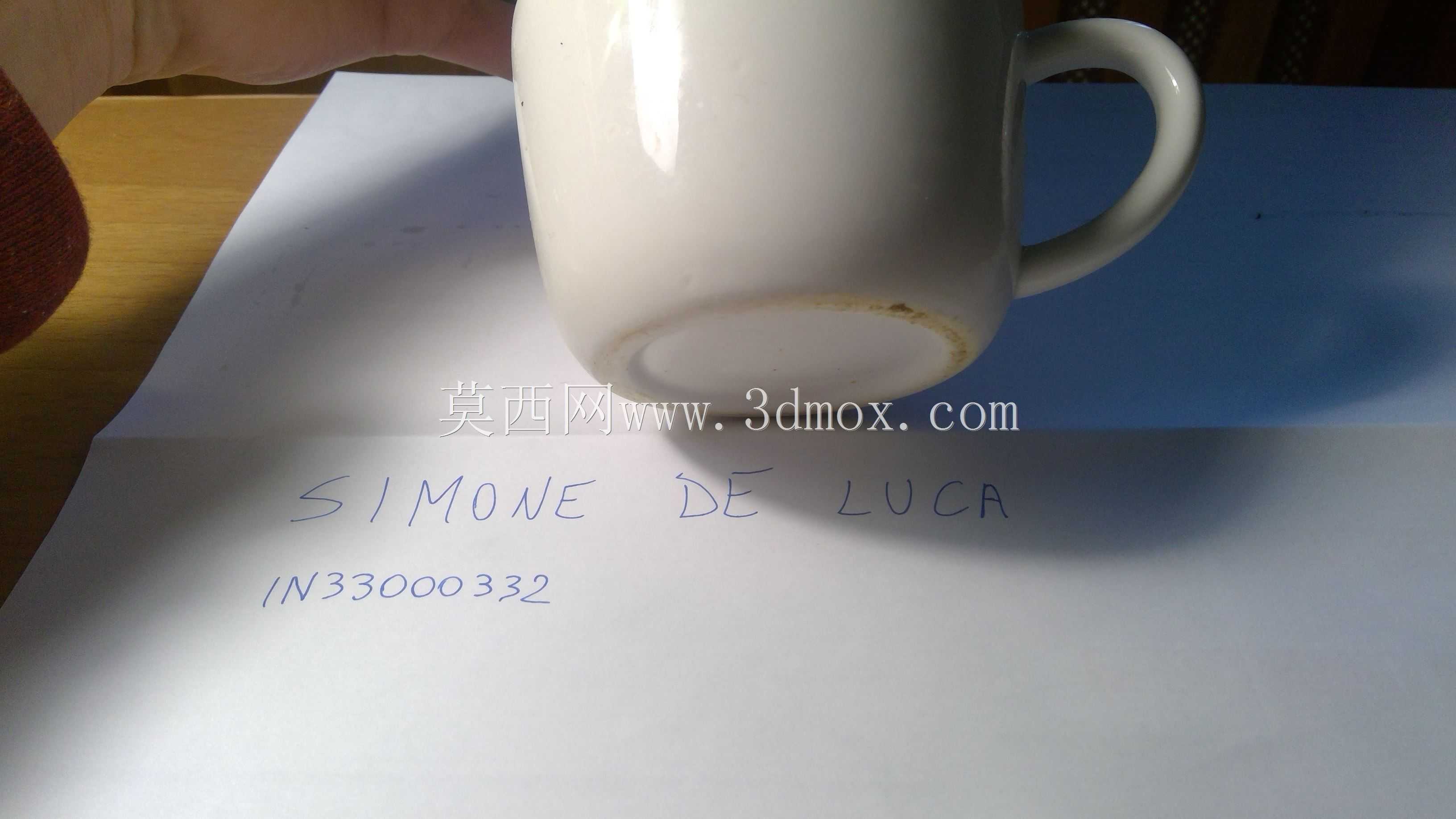

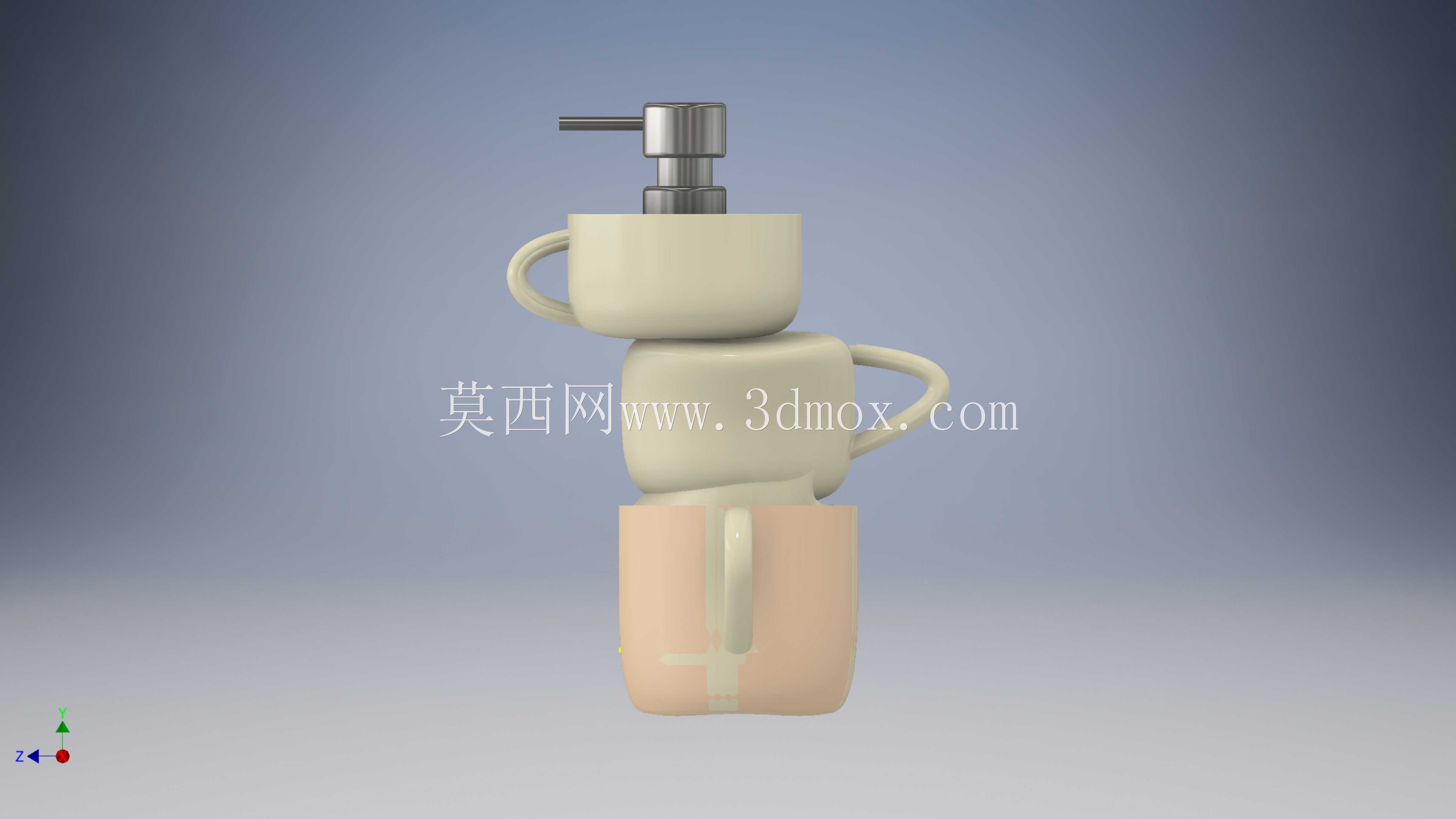

　　不管是单层使用还是三层叠装使用，都能将容器内的液体抽吸干净，不会出现过多残留。从外形尺寸边界来看，单个杯子的高度控制在90mm左右，杯口外径75mm，杯底外径62mm，锥度设计既保证了叠放的导向性，也让杯子单独摆放时具备足够的放置稳定性，三层叠装加上泵头的总高度在320mm左右，底座投影直径和单个杯底一致，仅70mm左右的圆形占地，在桌面布置时不需要预留过大的安装空间，周边预留10mm的操作间隙就能完成按压取液、拆分杯体的动作。设计过程中需要重点关注几个配合公差，首先是杯体之间止口的配合间隙，控制在0.2-0.3mm之间，既保证叠放时可以顺畅对位，不会出现卡滞，也不会因为间隙过大导致叠放后整体晃动；其次是泵头和杯口的螺纹配合，

　　采用通用的日化类泵头标准螺纹，不需要单独开模定制泵头，能大幅降低量产的配件成本；另外杯体的壁厚控制在3mm，陶瓷烧结后的变形量要控制在0.5mm以内，保证叠放后整体的垂直度，不会出现倾斜歪倒的问题。实际使用时，这套结构可以灵活拆分，需要分装不同液体时，可以单独使用某一层搭配泵头，也可以多层叠装用来存储大容量的同一种液体，杯体的陶瓷材质耐常见的洗护用品腐蚀，表面光滑容易清洁，不会像塑料容器那样长期使用后出现挂壁、残留异味的问题。把手的结构做了圆弧过渡处理，和杯身的连接位置做了加厚处理，拿取时的受力强度足够，不会出现端举时断裂的问题，把手的内圈尺寸适配成年人的手指粗细，单指穿入就能稳定端起杯体。泵头的出液嘴做了向下15度的倾斜设计，

　　按压出液时液体可以直接落到掌心位置，不会顺着瓶身流到桌面，减少日常使用的清洁工作量。在结构验证阶段，需要做叠放状态的倾倒测试，将整体结构倾斜15度时不会出现自然翻倒，满足日常桌面使用的稳定性要求，拆分状态下单个杯子放在倾斜10度的平面上也不会滑移倾倒，适配不同材质的桌面使用场景。
