机床用轻量化多孔位框架支撑构件

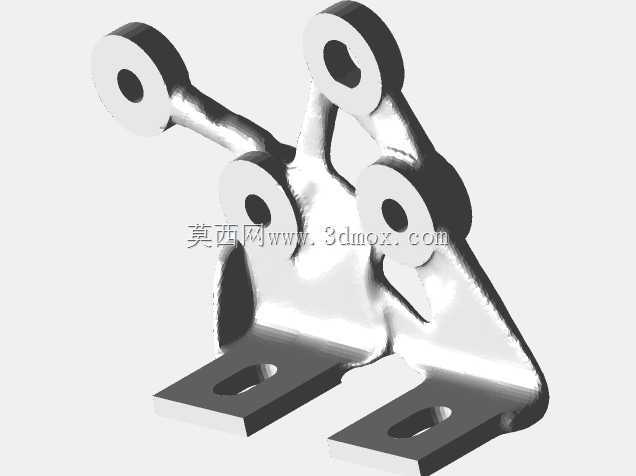

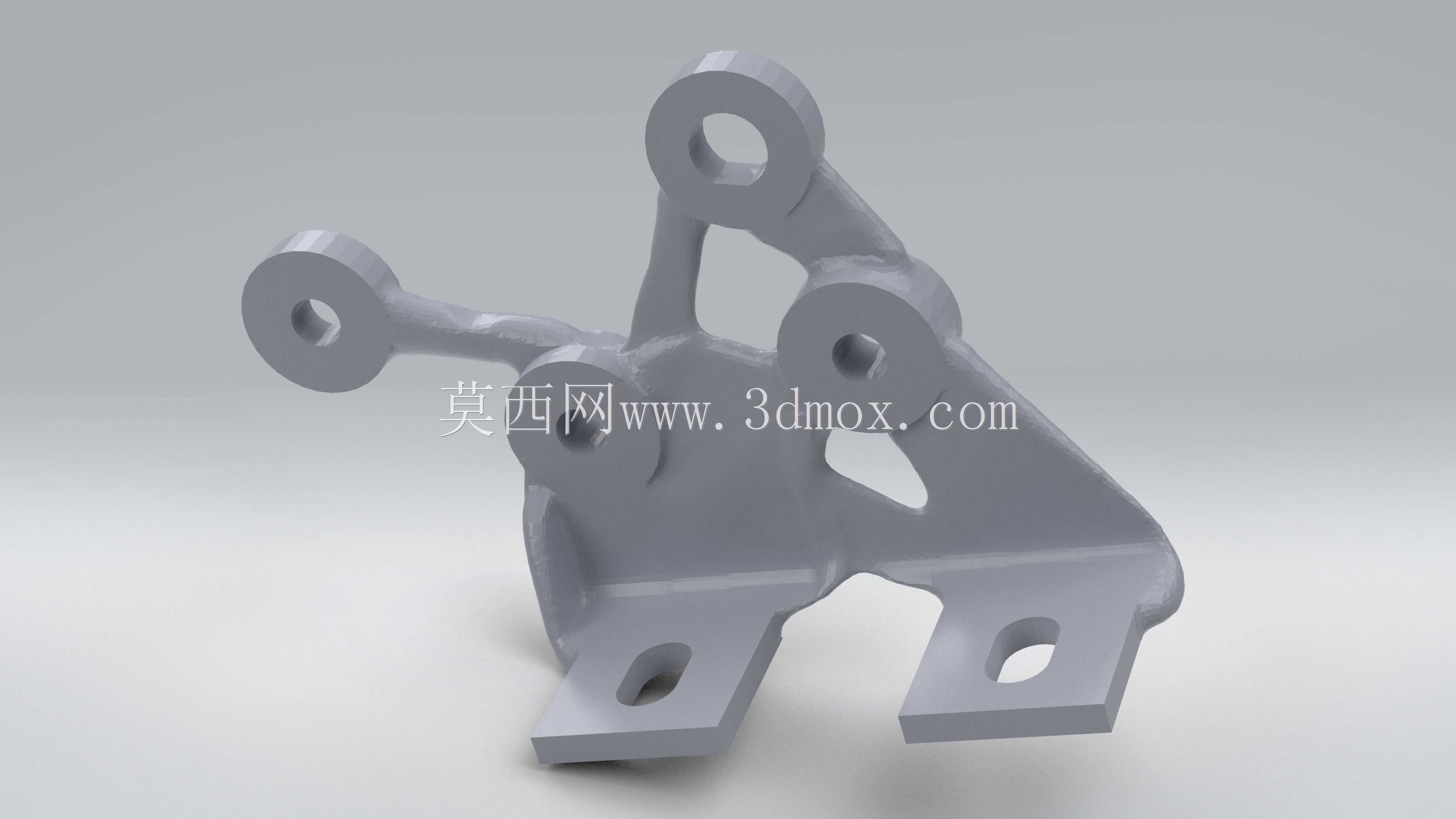

　　在机床加工领域，这类框架支撑构件多应用于CA6140等普通卧式车床的进给箱、溜板箱周边辅助机构安装场景，也可适配同规格系列车床的外挂管线托架、小型检测元件安装座的固定需求，替代原有厚重的铸钢支撑件，在不降低结构承载能力的前提下减少机床运动端的附加负载。从实际使用场景来看，这类支撑件往往处于机床切削液飞溅、金属切屑散落的区域，因此结构设计上做了多处避空与斜向导流面，避免切屑堆积在构件安装面造成定位偏差，同时减少切削液长期滞留带来的锈蚀风险。构件底部设置两个带长圆孔的安装支脚，长圆孔的长度方向预留了3mm的安装调节余量，可适配安装基面的孔位加工误差，安装时无需额外扩孔即可完成对位，支脚的贴合面做了0.8μm的平面度处理，

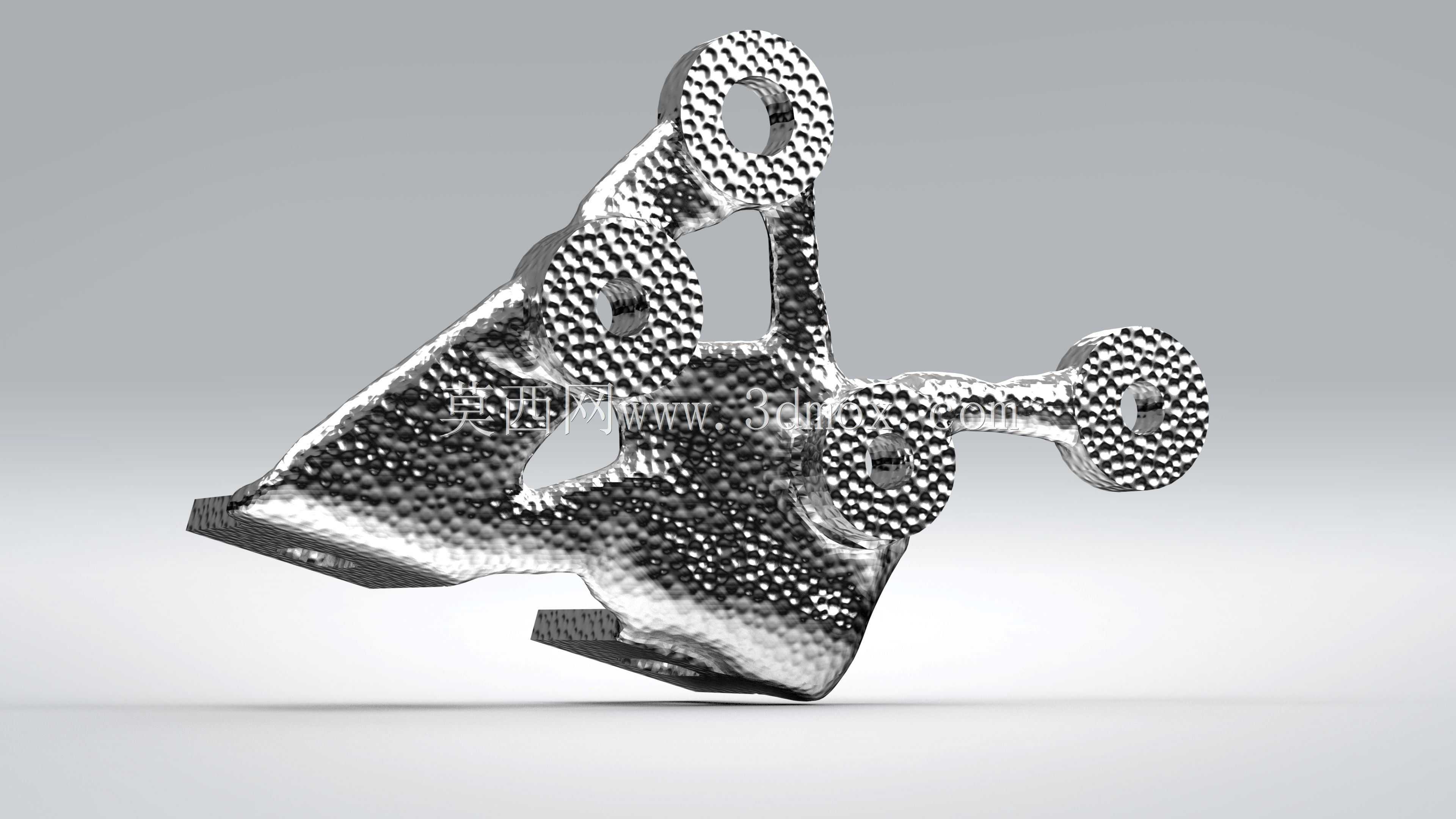

　　保证安装后不会出现局部应力集中。上部的四个带孔连接耳分别对应不同的外接部件安装需求，其中两个同轴度要求较高的耳孔做了铰孔工艺预留，安装定位销后可保证外接部件的位置精度，另外两个耳孔为穿螺栓固定用，孔边做了1×45°的倒角，方便螺栓快速导入，也避免孔边锐边割伤安装人员或划伤外接管线。设计过程中采用了生成式拓扑优化思路，先根据实际承载工况设定约束条件：底部两个支脚为固定约束，上部四个耳孔分别施加对应方向的额定载荷，其中靠近外侧的耳孔承受垂直方向的交变载荷，靠近内侧的两个耳孔承受水平方向的剪切载荷，在保证整体结构刚度满足1.5倍安全系数的前提下，去除所有非承载区域的材料，最终形成的三角镂空式筋板结构，相比传统等厚度铸钢支架重量降低42%，

　　同时一阶固有频率提升18%，可有效避开机床主轴运转时的常见振动频段，避免出现共振异响。构件的整体安装边界控制在120mm×90mm×75mm的空间范围内，不会与周边的溜板移动轨迹、手轮操作空间产生干涉，安装时可直接利用机床床身原有预留的M8螺纹孔完成固定，无需额外在床身上打孔，适配老机床的改造升级需求。结构的过渡区域全部采用R3-R8的圆角过渡，避免应力集中造成的构件断裂，尤其是筋板与支脚、耳孔的连接位置，圆角半径根据该处的应力梯度做了差异化设置，应力集中系数控制在1.2以内，满足机床长期往复运动下的疲劳寿命要求。从实际装配验证来看，该支撑件安装后，外接的管线固定架、行程开关支架的位置精度可长期保持在0.1mm以内，即使在机床满负荷切削、床身存在小幅振动的工况下，也不会出现支撑件变形导致的元件移位问题，同时镂空结构也方便日常清理切屑，维护时无需拆卸支撑件即可将缝隙内的切屑冲净，减少日常维护的工作量。
